DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

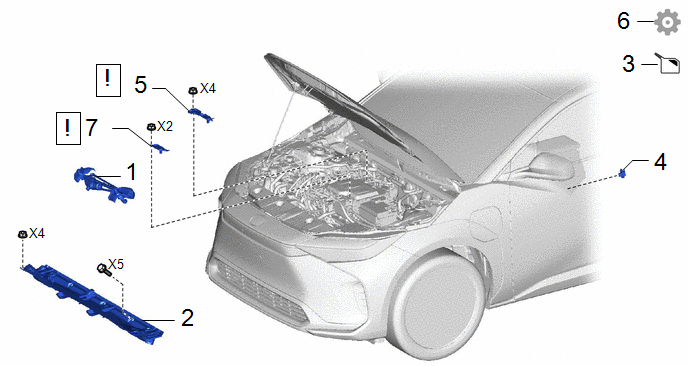

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | MOTEUR ET TRINGLERIE D'ESSUIE-GLACE |
- | - |
- | - |
2 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
3 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
4 |
SERVICE PLUG (PRISE DE SERVICE) |
G3834 | - |
- | - |
5 | CACHE DE BORNE N° 2 |
G9732 |
|
- | - |
6 | VERIFIER LA TENSION DE LA BORNE |
- | - |
- |
|
7 | CACHE DE BORNE N° 1 |
G9731 |
|
- | - |

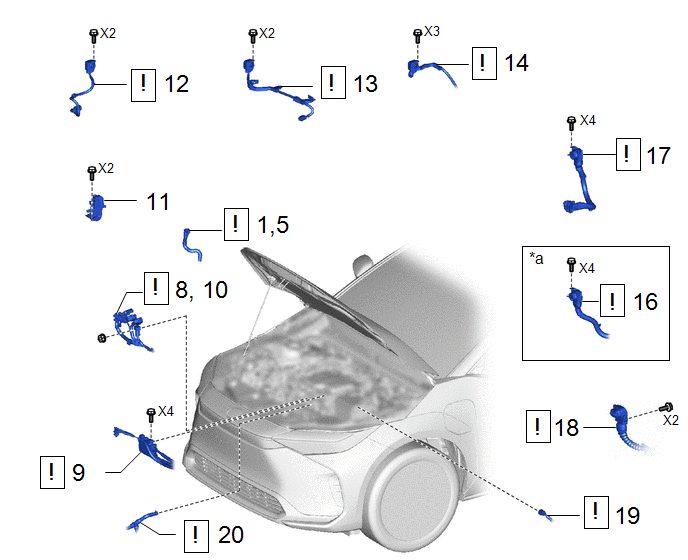

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
8 | FAISCEAU DE CABLES |
- |
|
- | - |
9 | CABLE D'ENTREE DE CHARGEUR DC |
G9081D |
|
- | - |
10 | CABLE PRINCIPAL DE COMPARTIMENT MOTEUR |
82115 |
|
- | - |
11 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
12 | CABLE DE CLIMATISATION HV |
821H2 |
|
- | - |
13 | CABLE DE CHARGEUR DE BATTERIE EV |
821H5B |
|
- | - |
14 | CABLE D'INVERSEUR DE PRISE HV |
821H4 |
|
- | - |
1,5 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 4 |
G90D0 |
|
- | - |
16 | CABLE DE PLANCHER DE VEHICULE HYBRIDE N° 2 |
821H6 |
|
- | - |
17 | CABLE DE CHASSIS DE BATTERIE N° 1 |
821H3A |
|
- | - |
18 | CABLE INFERIEUR DE PLANCHER |
821H1 |
|
- | - |
19 | CABLE D'INVERSEUR DE PRISE HV |
821H4 |
|
- | - |
20 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 3 |
G90C0 |
|
- | - |
*a | Pour AWD |
- | - |

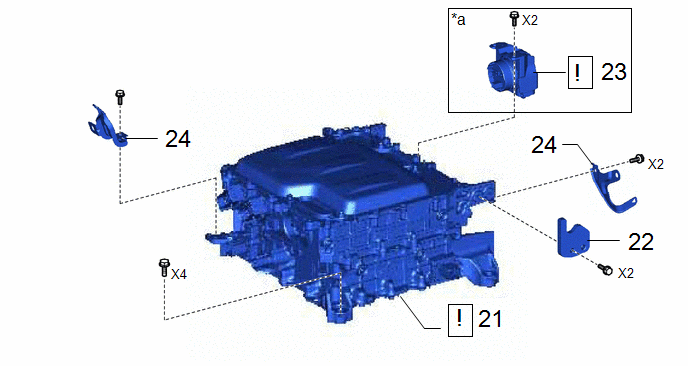

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
21 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
G9730 |
|
- | - |
22 | PROTECTION DE CONNECTEUR N° 3 |
G9736 | - |
- | - |
23 | CAPUCHON DE BORNE |
82823U |
|
- | - |
24 | SUPPORT D'ATTACHE DE FAISCEAU DE CABLES |
- | - |
- | - |
*a | Pour 2WD |
- | - |
PROCÉDURE
1. DEPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici
3. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici
4. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN
Cliquer ici

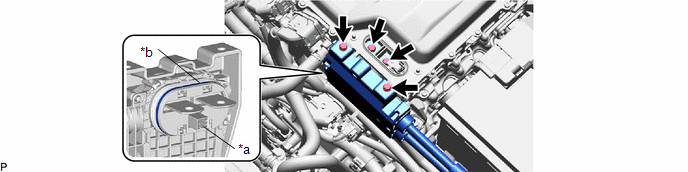

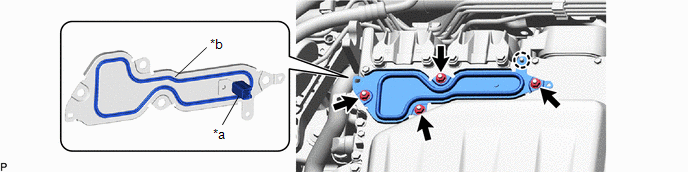

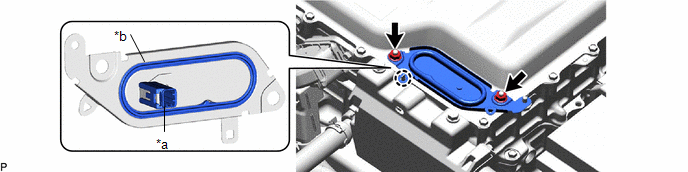

5. DEPOSER LE CACHE DE BORNE N° 2
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Interverrouillage |
*b | Joint étanche |

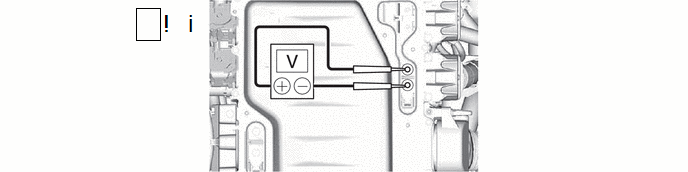

6. VERIFIER LA TENSION DE LA BORNE
![]() |
ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. |
(1) A l'aide d'un voltmètre, mesurer la tension entre les bornes des connecteurs biphasés.
Tension standard:
0 V
CONSEIL:
Utiliser une plage de mesure de DC 750 V ou supérieure sur le voltmètre.

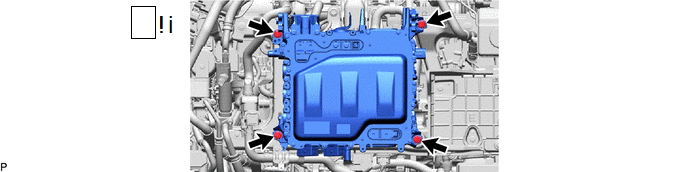

7. DEPOSER LE CACHE DE BORNE N° 1
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Interverrouillage |
*b | Joint étanche |

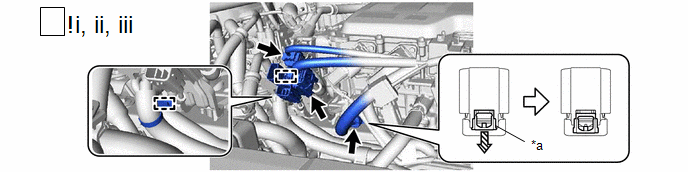

8. DEBRANCHER LE FAISCEAU DE CABLES
![]() |
ATTENTION: Veiller à porter des gants isolants. |
*a | Serrure de couleur verte |
- | - |
![]() |
Glisser | - |
- |
(1) Débrancher les 3 connecteurs.
(2) Libérer les 2 agrafes.
(3) A l'aide d'un tournevis, faire glisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, afin de le déverrouiller et de débrancher le faisceau de câbles.

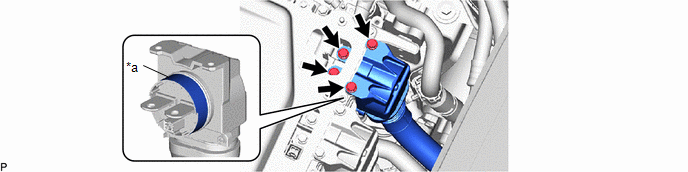

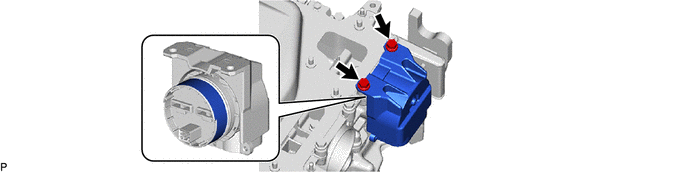

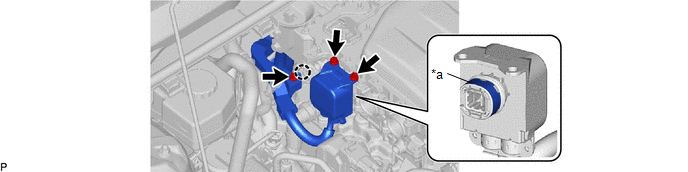

9. DEBRANCHER LE CABLE D'ENTREE DE CHARGEUR DC
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Interverrouillage |
*b | Joint étanche |

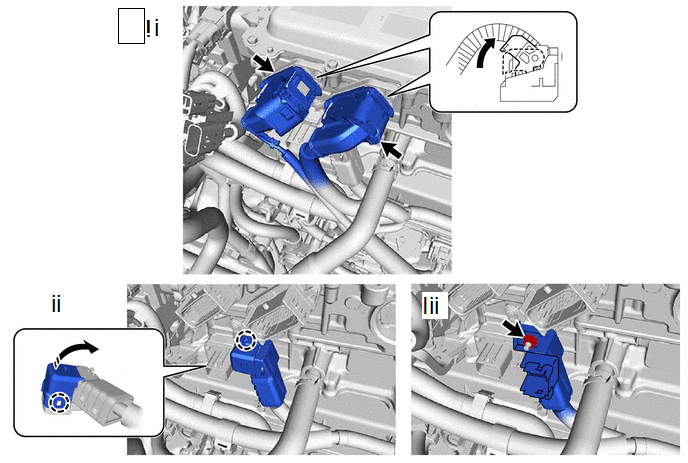

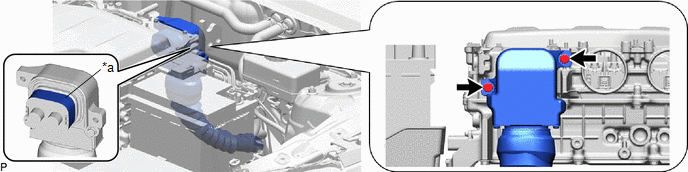

10. DEBRANCHER LE CABLE PRINCIPAL DE COMPARTIMENT MOTEUR
![]() |
ATTENTION: Veiller à porter des gants isolants. |
(1) Déplacer le levier de verrouillage tout en appuyant sur le verrou du connecteur, et débrancher les 2 connecteurs du câble principal de compartiment moteur.
REMARQUE:
(2) Libérer les 2 griffes et ouvrir le cache de borne de câble principal de compartiment moteur.
(3) Déposer l'écrou.
11. DEPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE

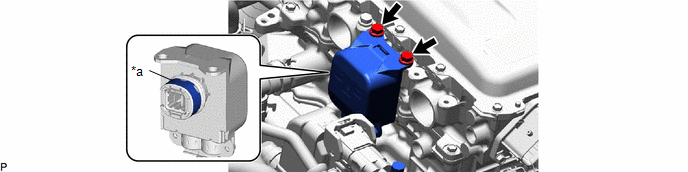

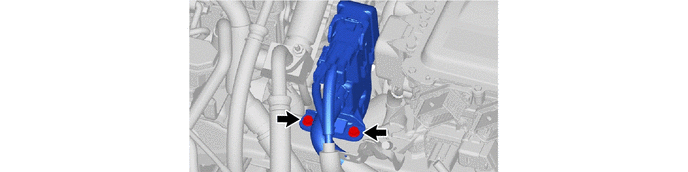

12. DEBRANCHER LE CABLE DE CLIMATISATION HV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |

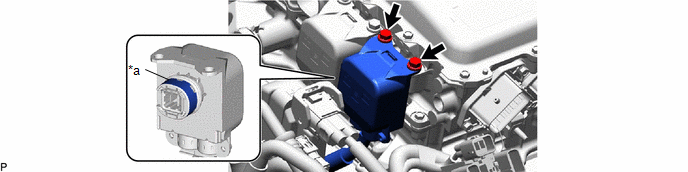

13. DEBRANCHER LE CABLE DE CHARGEUR DE BATTERIE EV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |
14. DEBRANCHER LE CABLE D'INVERSEUR DE PRISE HV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |

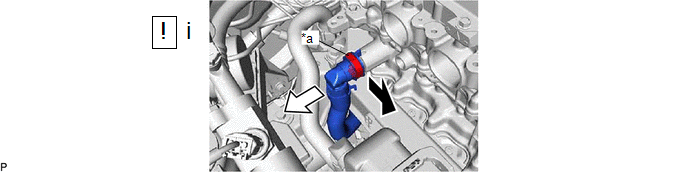

15. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 4
![]() |
REMARQUE: Eliminer tout corps étranger sur le sous-ensemble de durite de refroidissement d'inverseur n° 5 avant d'effectuer cette opération. |
*a | Dispositif de retenue |
- | - |
![]() |
Extraire |
![]() |
Déposer |
(1) Débrancher le sous-ensemble de durite de refroidissement d'inverseur n° 5 de l'ensemble d'unité de convertisseur électrique.

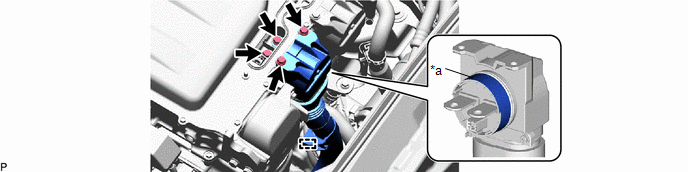

16. DEBRANCHER LE CABLE SOUS PLANCHER HV N° 2 (pour AWD)
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |
17. DEBRANCHER LE CABLE DE CHASSIS DE BATTERIE N° 1
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |
18. DEBRANCHER LE CABLE SOUS PLANCHER
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |

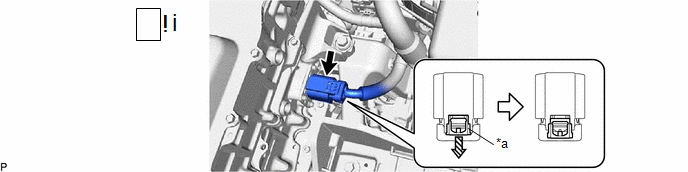

19. DEBRANCHER LE CABLE D'INVERSEUR DE PRISE HV
![]() |
ATTENTION: Veiller à porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. |
*a | Serrure de couleur verte |
- | - |
![]() |
Glisser | - |
- |
(1) A l'aide d'un tournevis, faire glisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, pour le libérer et débrancher le câble d'inverseur de prise HV.

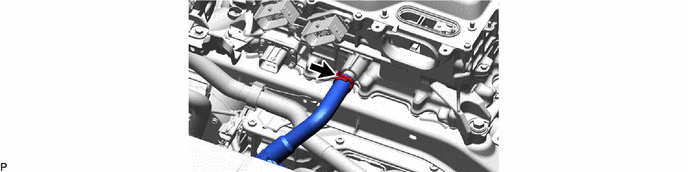

20. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 3
![]() |
REMARQUE: Placer des morceaux de tissu dans le tuyau et dans la durite débranchée ou couvrir le tuyau et la durite avec des sacs en plastique afin d'éviter la pénétration de corps étrangers. |
21. DEPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
![]() |
ATTENTION: Veiller à porter des gants isolants. REMARQUE:
|
(1) Même après avoir été vidangé, le liquide de refroidissement reste dans l'inverseur, en raison de sa structure interne. Par conséquent, fermer hermétiquement ou recouvrir les tuyaux lors de la dépose de l'ensemble d'unité de convertisseur électrique de manière à ce que le liquide de refroidissement ne s'écoule pas.
22. DEPOSER LA PROTECTION DE CONNECTEUR N° 3
23. DEPOSER LE CAPUCHON DE BORNE (pour 2WD)
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|

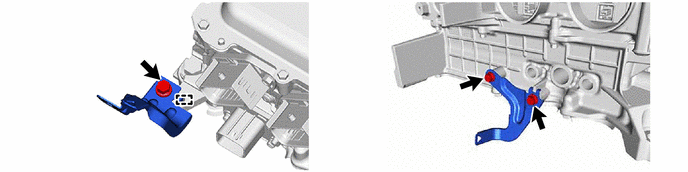

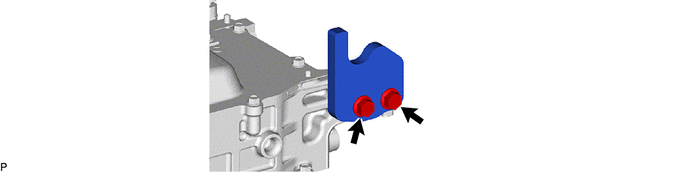

24. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
