VERIFICATION DU FONCTIONNEMENT
REMARQUE:
Lors de la recherche de pannes d'une fonction, s'assurer en premier lieu que la fonction est réglée sur la valeur par défaut.
Cliquer ici
VERIFIER LA FONCTION DE VERROUILLAGE DE VITRE
CONSEIL:
Avant de vérifier le fonctionnement du contacteur de verrouillage de vitre, s'assurer que le contacteur de verrouillage de vitre est en position OFF (le témoin de contacteur est en position OFF).
(a) Mettre le contacteur de verrouillage de vitre de l'ensemble de contacteur principal de réseau multiplex en position ON (le témoin de contacteur est en position ON) et vérifier que les fenêtres côté passager avant et que les fenêtre arrière sont désactivées.
OK.:
Les vitres du passager avant et les vitres arrière sont désactivées.
(b) Mettre le contacteur de verrouillage de vitre en position OFF (le témoin de contacteur est en position OFF) et vérifier que les vitres côté passager avant et les vitres arrière peuvent être actionnées normalement.
OK.:
Les vitres du passager avant et les vitres arrière fonctionnent normalement.
VERIFIER LA FONCTION MANUAL UP/DOWN
(a) S'assurer que la vitre électrique de porte côté conducteur fonctionne de la manière suivante:
OK.
Condition | Contacteur principal |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
Contacteur d'allumage en position ON |
Porte conducteur | Tiré(e) de moitié vers le haut |
UP (se ferme) |
Enfoncé(e) de moitié |
DOWN (s'ouvre) |
(b) Vérifier que la vitre électrique de la porte passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:
OK.
Condition | Contacteur de lève-vitre |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
| Porte du passager avant |
Tiré(e) de moitié vers le haut | UP (se ferme) |
Enfoncé(e) de moitié | DOWN (s'ouvre) | ||
Porte arrière gauche | Tiré(e) de moitié vers le haut |
UP (se ferme) | |
Enfoncé(e) de moitié |
DOWN (s'ouvre) | ||
Porte arrière droite | Tiré(e) de moitié vers le haut |
UP (se ferme) | |
Enfoncé(e) de moitié |
DOWN (s'ouvre) |
VERIFIER LA FONCTION AUTO UP/DOWN
(a) S'assurer que la vitre électrique de porte côté conducteur fonctionne de la manière suivante:
OK.
Condition | Contacteur principal |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
Contacteur d'allumage en position ON |
Porte conducteur | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) |
(b) Vérifier que la vitre électrique de la porte passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:
OK.
Condition | Contacteur de lève-vitre |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
| Porte du passager avant |
Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) | ||
Porte arrière gauche | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) | |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) | ||
Porte arrière droite | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) | |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) |
VERIFIER LA FONCTION MANUAL UP/DOWN A DISTANCE
(a) Vérifier que la vitre électrique de la porte passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:
OK.
Condition | Contacteur principal |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
Contacteur d'allumage en position ON |
Porte du passager avant | Tiré(e) de moitié vers le haut |
UP (se ferme) |
Enfoncé(e) de moitié |
DOWN (s'ouvre) | ||
Porte arrière gauche | Tiré(e) de moitié vers le haut |
UP (se ferme) | |
Enfoncé(e) de moitié |
DOWN (s'ouvre) | ||
Porte arrière droite | Tiré(e) de moitié vers le haut |
UP (se ferme) | |
Enfoncé(e) de moitié |
DOWN (s'ouvre) |
VERIFIER LA FONCTION AUTO UP/DOWN A DISTANCE
(a) Vérifier que la vitre électrique de la porte passager avant et les vitres électriques de porte arrière fonctionnent de la manière suivante:
OK.
Condition | Contacteur principal |
Fonctionnement du contacteur | Vitre électrique |
---|---|---|---|
Contacteur d'allumage en position ON |
Porte du passager avant | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) | ||
Porte arrière gauche | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) | |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) | ||
Porte arrière droite | Tiré(e) (opération à une seule manipulation) |
AUTO UP (se ferme) | |
Enfoncé(e) (opération à une seule manipulation) |
AUTO DOWN (s'ouvre) |
VERIFIER LE FONCTIONNEMENT SANS LA CLE
(a) S'assurer que chaque vitre électrique peut être actionnée à l'aide de l'ensemble de contacteur principal de réseau multiplex, de l'ensemble de contacteur de lève-vitre électrique ou de l'ensemble de contacteur de lève-vitre électrique arrière après avoir mis le contacteur d'allumage en position OFF.
CONSEIL:
Si le contacteur de verrouillage de vitre est en position ON, les vitres électriques ne peuvent pas être actionnées à l'aide de l'ensemble de contacteur de lève-vitre électrique ni des ensembles de contacteur de lève-vitre électrique arrière. Par conséquent, mettre le contacteur de verrouillage de vitre en position OFF avant de vérifier le fonctionnement de la vitre électrique.
(b) S'assurer que le fonctionnement sans clé ne s'active pas immédiatement après l'ouverture de la porte du conducteur ou du passager avant.
CONSEIL:
Si une vitre électrique est activée par le fonctionnement en mode automatique alors que le fonctionnement sans la clé est en position ON et que la porte du conducteur ou du passager avant est ouverte, la vitre électrique continue à fonctionner.
(c) S'assurer que toutes les vitres électriques ne peuvent pas être activées si le contacteur d'allumage est en position OFF depuis plus de 45 secondes environ.
VERIFIER LE FONCTIONNEMENT ASSOCIE A L'EMETTEUR DE COMMANDE A DISTANCE*
(a) S'assurer que toutes les vitres électriques fonctionnent de la manière suivante pendant le fonctionnement de la clé:
OK.
Condition | Fonctionnement de l'émetteur |
Vitre électrique |
---|---|---|
La clé n'est pas dans le véhicule et toutes les portes sont fermées et verrouillées |
Contacteur LOCK enfoncé pendant plus de 3 secondes |
UP (se ferme) |
Contacteur LOCK relâché |
STOP | |
Contacteur UNLOCK enfoncé pendant plus de 3 secondes |
DOWN (s'ouvre) | |
Contacteur UNLOCK relâché |
STOP |
VERIFIER LA FONCTION ASSOCIEE A LA CLE*
(a) S'assurer que toutes les vitres électriques fonctionnent de la manière suivante:
OK.
Condition | Fonctionnement du barillet de serrure de porte |
Vitre électrique |
---|---|---|
La clé n'est pas dans le véhicule et toutes les portes sont fermées. |
Tourné(e) en position de verrouillage et maintenu(e) pendant plus de 2 secondes |
UP (se ferme) |
Retour à la position neutre |
STOP | |
Tourné(e) en position de déverrouillage et maintenu(e) pendant plus de 2 secondes |
DOWN (s'ouvre) | |
Retour à la position neutre |
STOP |
VERIFIER LA FONCTION D'AVERTISSEMENT D'OUVERTURE DE VITRE
(a) Ouvrir une vitre à l'aide du contacteur de vitre électrique.
(b) Mettre le contacteur d'allumage de la position ON à la position OFF, ouvrir la porte du conducteur avec la clé et s'assurer qu'un message s'affiche sur l'écran multifonction de l'ensemble de combiné d'instruments.
VERIFIER LA FONCTION ANTIPINCEMENT
(a) Vérifier le fonctionnement de base.
ATTENTION:
Ne pas mettre les doigts entre l'encadrement de porte et la vitre de porte pour vérifier la fonction anti-pincement. Pendant la vérification, veiller d'ailleurs à protéger toute partie du corps.
CONSEIL:
La fonction antipincement est opérationnelle aussi bien pendant les fonctions de fermeture automatique et manuelle quand le système de commande EV a démarré ou que le contacteur d'allumage est en position ON, et également pendant environ 45 secondes après que le contacteur d'allumage a été mis en position OFF.
(1) Ouvrir complètement la vitre électrique.

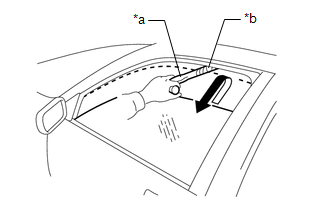

*a | Gabarit de contrôle |
*b | Chiffon |
(2) Envelopper un calibre de vérification dans un morceau de tissu et le placer près de la position complètement fermée de la vitre électrique.
(3) Actionner la fonction de fermeture automatique ou manuelle et s'assurer que la vitre électrique s'arrête et descend une fois que le gabarit de contrôle est pincé entre la vitre de porte et l'encadrement de porte, puis s'arrête.
CONSEIL:
(4) Alors que la vitre électrique descend, s'assurer que la vitre de porte ne peut pas être refermée en utilisant le contacteur de vitre électrique.
VERIFIER DE LA FONCTION ANTICROCHET
(a) Vérifier le fonctionnement de base.
CONSEIL:
La fonction anticrochetage est opérationnelle aussi bien pendant les fonctions d'ouverture automatique et manuelle quand le système de commande EV a démarré ou que le contacteur d'allumage est en position ON, et également pendant environ 45 secondes après que le contacteur d'allumage a été mis en position OFF.
(1) Fermer complètement toutes les vitres électriques.

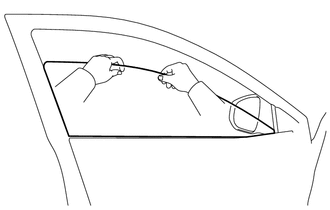

(2) Actionner les fonctions d'ouverture automatique ou manuelle de vitre électrique, saisir le bord supérieur de la vitre de porte avec un ou deux mains et s'assurer que le fonctionnement de la vitre électrique s'arrête.
CONSEIL:
Après que la fonction de loquet de verrouillage a été activée lors d'une opération d'ouverture automatique ou manuelle, la fonction de protection de crochet ne s'active pas si l'opération d'ouverture manuelle est à nouveau exécutée dans les 4 secondes environ.
