DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
REMARQUE:
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

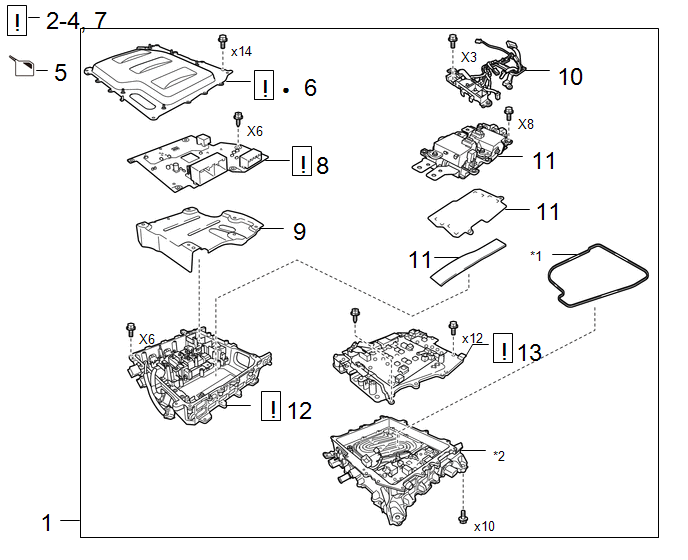

PIECES CONSTITUTIVES (DEMONTAGE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | DEPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
G9730 | - |
- | - |
2 | S'ASSURER QUE LA TENSION DE L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE EST DE 0 V |
- |
|
- | - |
3 | NETTOYER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
G9730 |
|
- | - |
4 | COMMENT EVITER L'ELECTRICITE STATIQUE |
- |
|
- | - |
5 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur) |
- | - |
|
- |
6 |
CACHE DE CONVERTISSEUR |
- |
|
- | - |
7 | PATE ETANCHEIFIANTE DE L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
- |
|
- | - |
8 | ECU DE CHARGE |
- |
|
- | - |
9 | PLAQUE |
- | - |
- | - |
10 | FAISCEAU DE CABLES |
- | - |
- | - |
11 | BLOC DE RELAIS |
- | - |
- | - |
12 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE SUPERIEUR |
- |
|
- | - |
13 | CONVERTISSEUR DC/DC |
- |
|
- | - |
*1 | JOINT TORIQUE |
*2 | SOUS-ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE INFERIEUR |
● | Pièce non réutilisable |
- | - |
PROCÉDURE

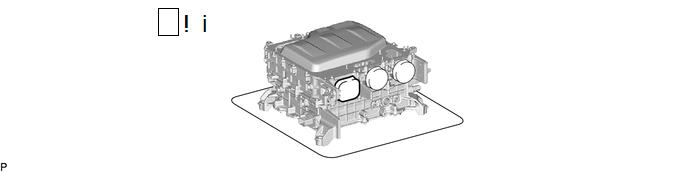

1. DEPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
Cliquer ici
2. S'ASSURER QUE LA TENSION DE L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE EST DE 0 V
![]() |
ATTENTION: Porter des gants isolants. REMARQUE: Eviter que des corps étrangers ou de l'eau ne pénètrent dans l'ensemble d'unité de convertisseur électrique. |

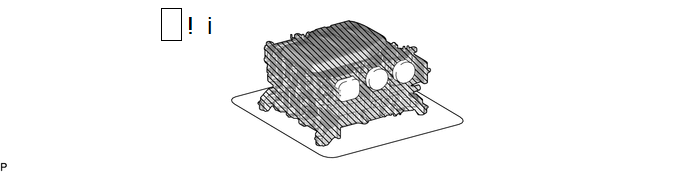

(1) Déposer le ruban adhésif de protection de l'ouverture de câble sous plancher.

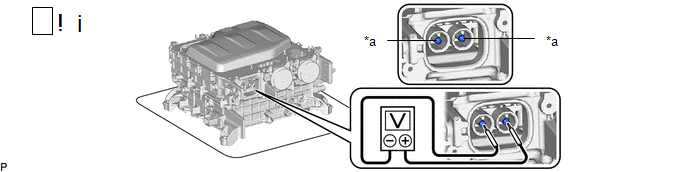

*a | Position de mesure de tension |
- | - |
(1) A l'aide d'un voltmètre, mesurer la tension entre les bornes du connecteur de câble à haute tension.
Tension standard:
0V
CONSEIL:
(1) Appliquer du ruban adhésif de protection sur la zone qui a été exposée.
REMARQUE:
Utiliser un ruban adhésif sans résidus.
3. NETTOYER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
![]() |
REMARQUE: Afin d'éviter que des corps étrangers ne pénètrent dans l'ensemble d'unité de convertisseur électrique, s'assurer que le ruban adhésif de protection n'est pas partiellement retiré. |

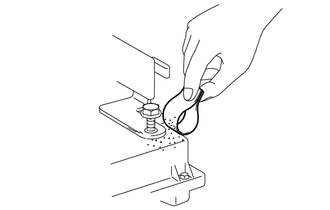

(1) A l'aide d'un morceau de tissu, nettoyer l'extérieur de l'ensemble d'unité de convertisseur électrique et autour des boulons.
4. COMMENT EVITER L'ELECTRICITE STATIQUE
![]() |
REMARQUE:
|

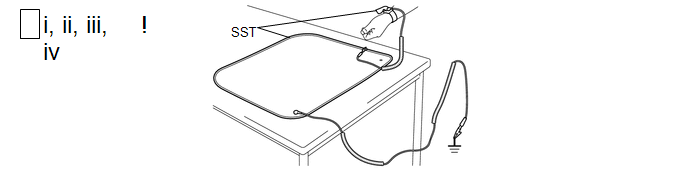

(1) Porter une sangle pour poignet antistatique.
SST: 09890-47010
(2) Brancher l'agrafe de mise à la masse du tapis antistatique correctement sur le point de masse fourni dans l'atelier ou sur un établi (boulon d'ancrage).
SST: 09890-47010
CONSEIL:
Si le câble d'agrafe de mise à la masse est trop court, utiliser un câble d'extension.
(3) Brancher fermement l'agrafe de mise à la masse de la sangle de poignée antistatique sur le point spécifié du tapis antistatique.
(4) Lors de la manipulation de pièces constitutives internes de l'ensemble d'unité de convertisseur électrique, utiliser uniquement des gants antistatiques ou des mains nues pour éviter d'endommager l'électricité statique ou la pénétration de corps étrangers.
5. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

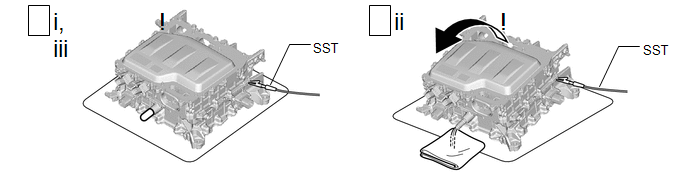

(1) Fixer l'agrafe de mise à la masse du SST (bracelet) sur l'ensemble d'unité de convertisseur électrique.
(2) Retirer la butée en caoutchouc du tuyau de refroidissement et vidanger le liquide de refroidissement (pour inverseur) restant dans l'ensemble d'unité de convertisseur électrique.
(3) Reposer la butée en caoutchouc sur le tuyau de refroidissement.
6. DEPOSER LE CACHE DE CONVERTISSEUR

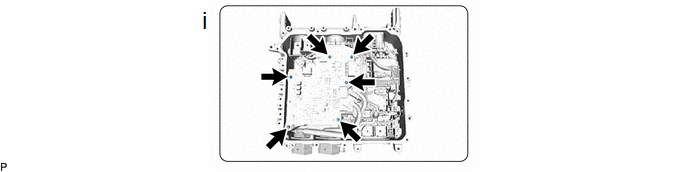

(1) Déposer les 14 boulons.

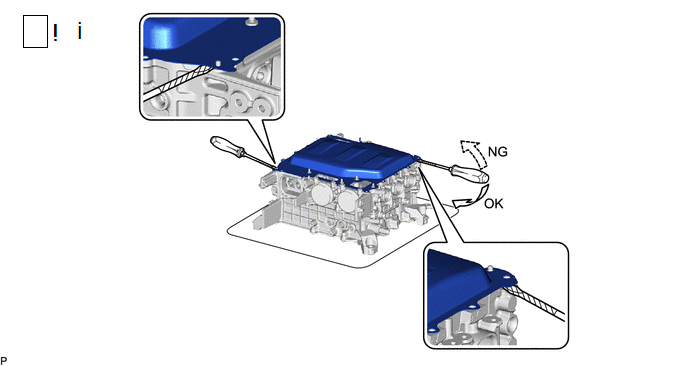

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le cache de convertisseur de l'ensemble d'unité de convertisseur électrique.
REMARQUE:
7. DEPOSER LA GARNITURE D'ETANCHEITE DE L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE
![]() |

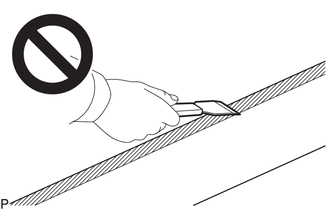

REMARQUE:
|

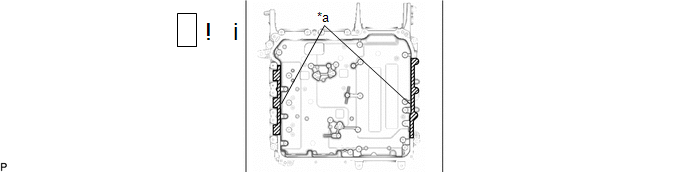

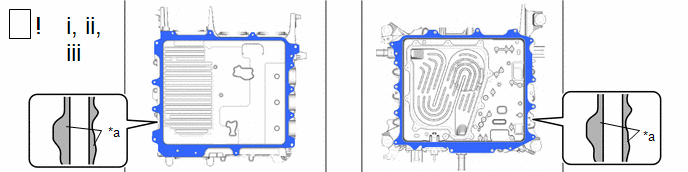

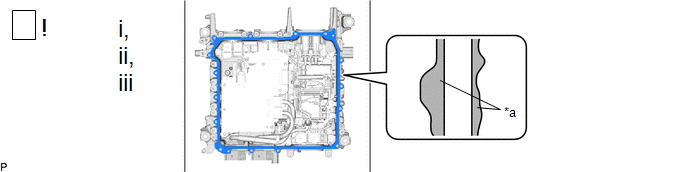

*a | Produit d'étanchéité en saillie |
- | - |
(1) Eliminer à la main toute trace de produit d'étanchéité qui dépasse du côté intérieur et du côté extérieur de l'ensemble d'unité de convertisseur électrique.
REMARQUE:

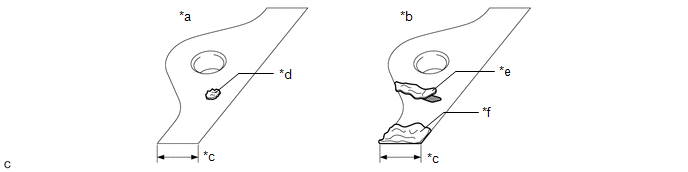

*a |
Correct(e) |
*b |
Incorrect(e) |
*c |
Largeur de la surface d'étanchéité |
* d |
Difficile de retirer la pâte étanchéifiante |
* e |
Pâte étanchéifiante détachée |
* f |
Pâte étanchéifiante restant sur toute la largeur de la surface d'étanchéité |
CONSEIL:
Veiller à éliminer toute trace de pâte étanchéifiante ayant débordé vers l'intérieur de l'ensemble d'inverseur de commande de moteur hybride avant de reposer le cache d'extraction de pâte étanchéifiante, dans le cas contraire, la pâte étanchéifiante peut être poussée dans l'ensemble d'unité de convertisseur électrique.
(2) A l'aide d'un chiffon propre, nettoyer les surfaces d'étanchéité de l'ensemble d'unité de convertisseur électrique.
REMARQUE:
(3) S'assurer que l'ensemble d'unité de convertisseur électrique est exempt de corps étrangers.

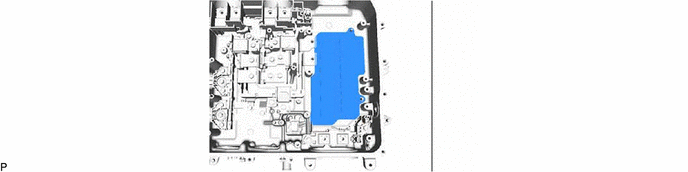

8. DEPOSER L'ECU DE CHARGE
![]() |
REMARQUE:
|

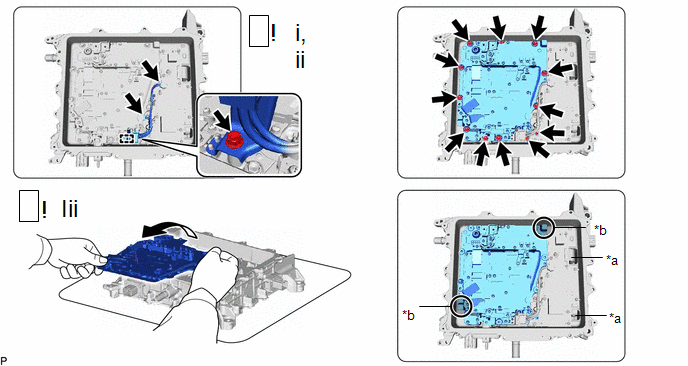

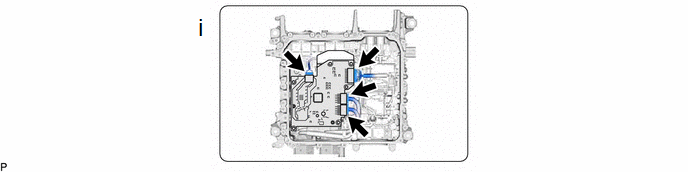

(1) Débrancher les 4 connecteurs.

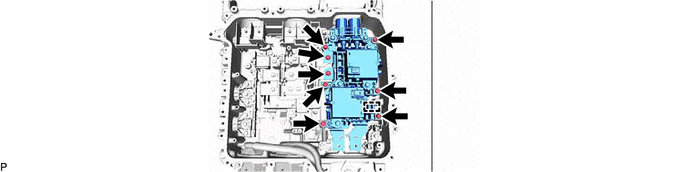

(1) Déposer les 6 boulons.
![]() |
Nervure | - |
- |

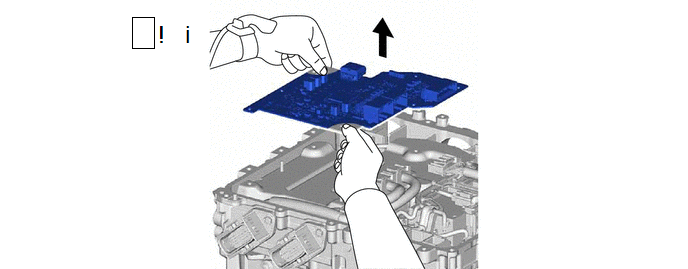

(1) Tout en maintenant les nervures de poignée, tirer le panneau tout droit vers le haut pour le déposer.

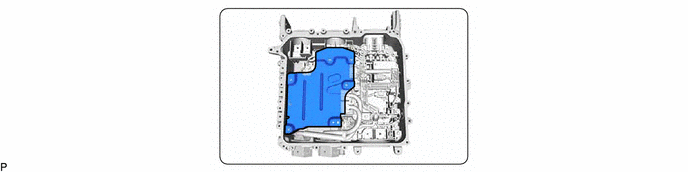

9. DEPOSER LE PLATEAU

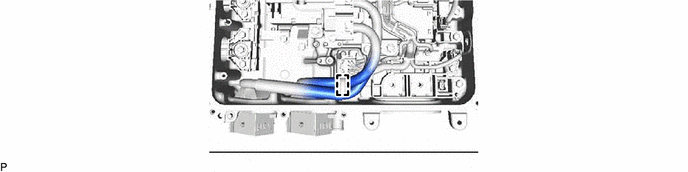

10. DEPOSER LE FAISCEAU DE CABLES

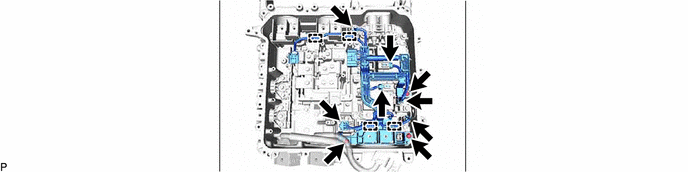

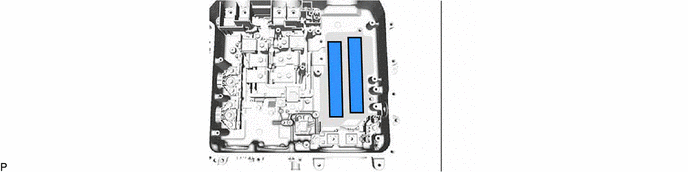

11. DEPOSER LE BLOC DE RELAIS
12. DEPOSER L'ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE SUPERIEUR

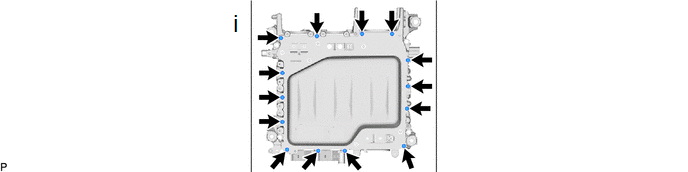

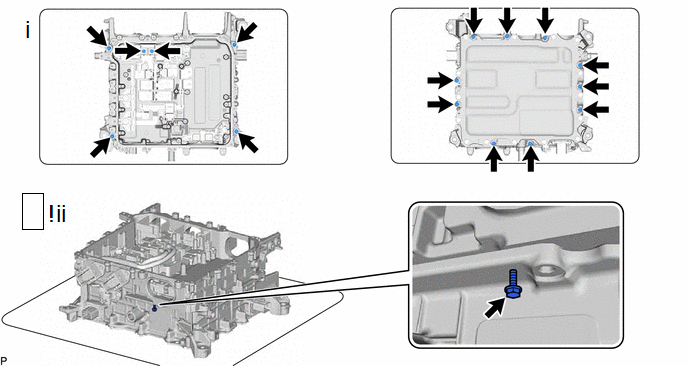

(1) Déposer les 16 boulons.
(2) Introduire un boulon déposé à l'emplacement indiqué sur le schéma, puis serrer le boulon pour détacher le sous-ensemble d'unité de convertisseur électrique supérieur et le sous-ensemble d'unité de convertisseur électrique inférieur.
*a | Support |
- | - |
(1) Placer le sous-ensemble d'unité de convertisseur électrique supérieur sur des blocs de bois.

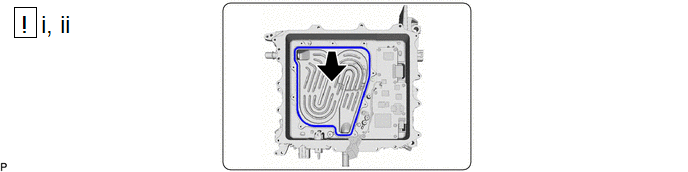

*a | Produit d'étanchéité en saillie |
- | - |
(1) Retirer à la main toute trace de produit d'étanchéité dépassant du côté intérieur et du côté extérieur du sous-ensemble d'unité de convertisseur électrique supérieur et du sous-ensemble d'unité de convertisseur électrique inférieur.
REMARQUE:
*a |
Correct(e) |
*b |
Incorrect(e) |
*c |
Largeur de la surface d'étanchéité |
* d |
Difficile de retirer la pâte étanchéifiante |
* e |
Pâte étanchéifiante détachée |
* f |
Pâte étanchéifiante restant sur toute la largeur de la surface d'étanchéité |
CONSEIL:
Veiller à éliminer toute trace de pâte étanchéifiante ayant débordé vers l'intérieur de l'ensemble d'inverseur de commande de moteur hybride avant de reposer le cache d'extraction de pâte étanchéifiante, dans le cas contraire, la pâte étanchéifiante peut être poussée dans l'ensemble d'unité de convertisseur électrique.
(2) A l'aide d'un chiffon propre, nettoyer les surfaces d'étanchéité du sous-ensemble d'unité de convertisseur électrique supérieur et du sous-ensemble d'unité de convertisseur électrique inférieur.
REMARQUE:
(3) S'assurer que le sous-ensemble d'unité de convertisseur électrique supérieur et le sous-ensemble d'unité de convertisseur électrique inférieur sont exempts de corps étrangers.
13. DEPOSER LE CONVERTISSEUR DC-DC
*a | Ne pas laisser le liquide de refroidissement (pour inverseur) entrer |
*b | Tenir à cet endroit |
![]() |
Déposer dans ce sens |
- | - |
(1) Débrancher les 2 connecteurs et libérer l'attache.
(2) Déposer les 13 boulons.
(3) Tout en maintenant les portions de poignée, déposer l'ensemble de convertisseur DC-DC vers soi, comme indiqué sur le schéma.
ATTENTION:

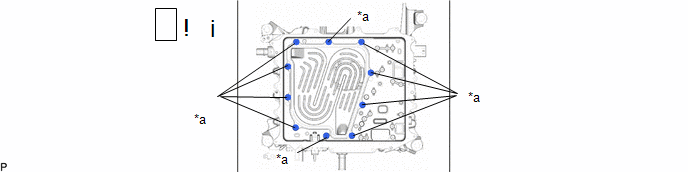

*a | Orifice de boulon |
- | - |
(1) Eliminer les copeaux métalliques à l'aide de ruban adhésif ou équivalent des zones autour des orifices de boulon pour détacher le convertisseur DC-DC.

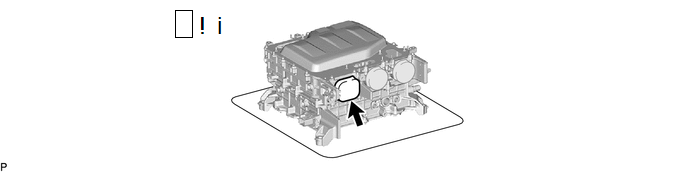

(1) Enlever le joint torique vers soi.
ATTENTION:
(2) Nettoyer la rainure de joint torique de l'ensemble d'unité de convertisseur électrique.
REMARQUE:
S'assurer que la rainure de joint torique et le passage de liquide de refroidissement de l'ensemble d'unité de convertisseur électrique sont exempts de corps étrangers.
