VERIFICATION DE FONCTIONNEMENT

VERIFIER LES PARAMETRES DE PERSONNALISATION

(a) La vérification du fonctionnement ci-dessous est basée sur l'état initial non personnalisé du véhicule.

Système de clé numérique: Cliquer ici

Système de verrouillage centralisé des portes à distance: Cliquer ici

Système de clé intelligente (pour fonction d'ouverture): Cliquer ici

Système de clé intelligente (pour fonction de démarrage): Cliquer ici

VERIFIER LA FONCTION DE COMMANDE A DISTANCE

REMARQUE:

• La plage de fonctionnement à distance peut varier en fonction du type de dispositif de clé numérique.
• Se reporter aux mesures de précaution pour la vérification ou l'enregistrement de la clé numérique et de l'environnement immédiat.

  Cliquer ici

CONSEIL:

Les fonctions suivantes peuvent être personnalisées à l'aide des réglages du système de verrouillage centralisé des portes à distance et fonctionnent de la même manière que le système de verrouillage centralisé des portes à distance.

Cliquer ici

• Fonction de verrouillage automatique
• Fonction de réponse automatique
• Fonction de signal sonore de témoin de porte entrouverte
• Fonction de déverrouillage à distance en 2 étapes, etc.

(a) Approcher du véhicule et vérifier que l'établissement d'une connexion BLE est indiqué sur la clé numérique.

(b) Lorsqu'une connexion BLE est établie, s'assurer que toutes les portes se déverrouillent lorsque le contacteur de déverrouillage est enfoncé.

(c) Une fois la connexion BLE effectuée, s'assurer que toutes les portes se verrouillent lorsque le contacteur de verrouillage est enfoncé.

(d) Lorsqu'une connexion BLE est établie et que la porte de coffre est déverrouillée, s'assurer que la porte de coffre s'ouvre lorsque le contacteur d'ouverture de porte de coffre est enfoncé.

VERIFIER LA FONCTION D'OUVERTURE

REMARQUE:

• Concernant la plage de détection de clé numérique pour la fonction d'ouverture, se reporter aux mesures de précaution pour la plage de détection/diagnostic de clé numérique à l'extérieur du véhicule.

  Cliquer ici

• Se reporter aux mesures de précaution pour la vérification ou l'enregistrement de la clé numérique et de l'environnement immédiat.

  Cliquer ici

CONSEIL:

Les fonctions suivantes peuvent être personnalisées à l'aide des réglages du système de clé intelligente, et utilisées de la même manière que le système de clé intelligente.

• Fonction de verrouillage automatique
• Fonction de réponse automatique, etc.

(a) Vérifier la fonction de déverrouillage à l'ouverture (porte du conducteur, porte du passager avant).

(1) Verrouiller toutes les portes à l'aide de la fonction à distance.

(2) Avec la clé numérique à la main, garder la main dans la plage de détection de clé numérique et toucher le capteur de déverrouillage intégré dans le sens inverse de la poignée extérieure de porte avant. Vérifier si toutes les portes se déverrouillent.

CONSEIL:

Vérifier la porte du passager avant en suivant la même procédure.

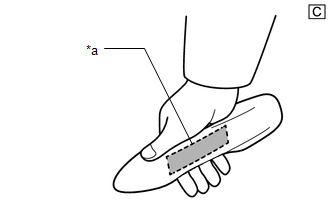

*a	Capteur de déverrouillage (côté arrière)

Les schémas sont donnés uniquement à titre d'exemple.

(b) Vérifier la fonction de verrouillage à l'ouverture (porte du conducteur, porte du passager avant).

(1) Déverrouiller toutes les portes à l'aide de la fonction à distance.

(2) Avec la clé numérique dans votre main, garder la main dans la plage de détection de clé numérique et toucher le capteur de verrouillage sur la surface de la poignée extérieure de porte avant. S'assurer que toutes les portes se verrouillent.

CONSEIL:

Vérifier la porte du passager avant en suivant la même procédure.

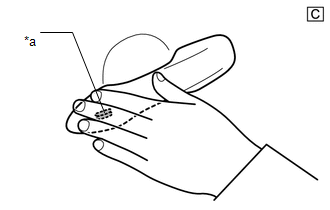

*a	Capteur de verrouillage

Les schémas sont donnés uniquement à titre d'exemple.

(c) Vérifier la fonction d'ouverture de porte de coffre à l'ouverture.

(1) Avec la porte de coffre fermée et verrouillée, tenir la clé numérique dans la main et garder la main dans la plage de détection de clé numérique. Actionner ensuite le contacteur d'ouverture.

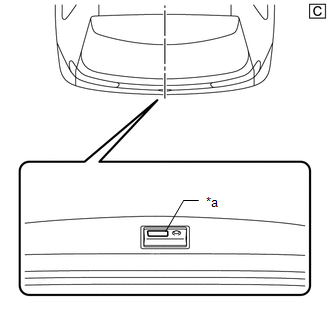

*a	Ensemble de contacteur d'ouverture de porte de coffre (contacteur d'ouverture)

Les schémas sont donnés uniquement à titre d'exemple.

(d) Vérifier la fonction de verrouillage d'ouverture de la porte de coffre.

(1) Avec la porte de coffre fermée et déverrouillée, tenir la clé numérique dans la main et garder la main dans la plage de détection de la clé numérique. Puis actionner le contacteur de verrouillage.

*a	Ensemble de contacteur d'ouverture de porte de coffre (contacteur de verrouillage)

Les schémas sont donnés uniquement à titre d'exemple.

VERIFIER LE FONCTIONNEMENT DU CHANGEMENT DE MODE DE LA SOURCE D'ALIMENTATION ELECTRIQUE

REMARQUE:

• Concernant la plage de fonctionnement intérieure, se reporter aux mesures de précaution relatives à la plage de fonctionnement à l'intérieur du véhicule.

  Cliquer ici

• Se reporter aux mesures de précaution pour la vérification ou l'enregistrement de la clé numérique et de l'environnement immédiat.

  Cliquer ici

(a) Déverrouiller les portes à l'aide de la clé numérique.

(b) Placer la clé numérique sur la console centrale près du récepteur de clé numérique BLE à l'intérieur du véhicule.

(c) Lorsque toutes les conditions suivantes sont remplies, appuyer sur le contacteur d'alimentation et s'assurer que le système de commande hybride démarre.

• Contacteur d'allumage en position OFF*
• Le rapport est engagé en position P*
• La pédale de frein est enfoncée*

CONSEIL:

*: Lorsque le contacteur d'alimentation est enfoncé alors que les conditions ne sont pas remplies, le mode d'alimentation électrique change de la même manière que pour la fonction de changement de mode d'alimentation électrique du système de clé intelligente.

Cliquer ici

MODE DE DIAGNOSTIC DE CLE NUMERIQUE (à l'aide du GTS)

REMARQUE:

• Avec une seule clé numérique branchée sur BLE, effectuer la vérification en mode de diagnostic de clé numérique.
• En ce qui concerne la zone de détection de clé numérique à l'extérieur de l'habitacle du véhicule, se reporter aux mesures de précaution pour la plage de détection/diagnostic de clé numérique à l'extérieur du véhicule.

  Cliquer ici

• Concernant la plage de fonctionnement intérieure, se reporter aux mesures de précaution relatives à la plage de fonctionnement à l'intérieur du véhicule.

  Cliquer ici

• Se reporter aux mesures de précaution pour la vérification ou l'enregistrement de la clé numérique et de l'environnement immédiat.

  Cliquer ici

CONSEIL:

Le fait que la clé numérique fonctionne correctement dans la zone de détection peut être confirmée lorsque le signal sonore de verrouillage de porte à distance retentit avec le système en mode de diagnostic de clé numérique.

(a) Sélectionner les menus suivants: Body Electrical / Smart Key / Utility / Communication Check(Digital Key Diag Mode).

Body Electrical > Smart Key > Utility

Affichage du tester
Communication Check (Digital Key Diag Mode)

(b) Vérifier l'élément approprié en fonction du tableau suivant.

Affichage du tester	Elément de vérification
Digital key engine/power start area [*1]	Ensemble de récepteur de clé numérique intérieur BLE
Digital key driver door outside area [*2]	Ensemble de récepteur de clé numérique de porte BLE (pour porte du conducteur)
Digital key passenger door outside area [*3]	Ensemble de récepteur de clé numérique intérieur BLE (pour porte du passager avant)
Digital key back door/trunk lid outside area [*4]	Ensemble de récepteur de clé numérique de compartiment à bagages BLE

(c) Amener la clé numérique près du récepteur de clé numérique BLE sélectionné et s'assurer que le signal sonore de verrouillage de porte à distance retentit.

(1) [*1]: Ensemble de récepteur de clé numérique intérieur BLE

CONSEIL:

Placer la clé numérique sur la console centrale près du récepteur de clé numérique BLE à l'intérieur du véhicule.

(2) [*2]: Ensemble de récepteur de clé numérique intérieur BLE (pour porte du conducteur)

CONSEIL:

Tenir la clé numérique dans la main et garder la main dans la plage de détection de clé numérique de porte du conducteur.

(3) [*3]: Ensemble de récepteur de clé numérique intérieur BLE (pour porte du passager avant)

CONSEIL:

Tenir la clé numérique dans la main et garder la main dans la plage de détection de clé numérique de porte du passager avant.

(4) [*4]: Ensemble de récepteur de clé numérique de compartiment à bagages BLE

CONSEIL:

Tenir la clé numérique dans la main et garder la main dans la plage de détection de clé numérique de porte de coffre.
