MESURES DE PRECAUTION
CONSEIL:

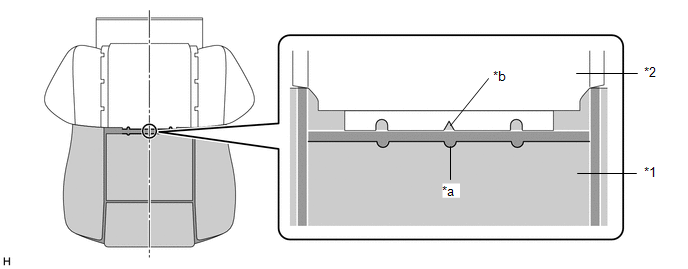

ENSEMBLE DE HOUSSE DE SIEGE
(a) Aligner la découpe centrale du rembourrage avec le point en V de la housse.
|
*1 | Rembourrage |
*2 | Housse |
|
*a | Découpe centrale de rembourrage |
*b | Point en V de la housse |

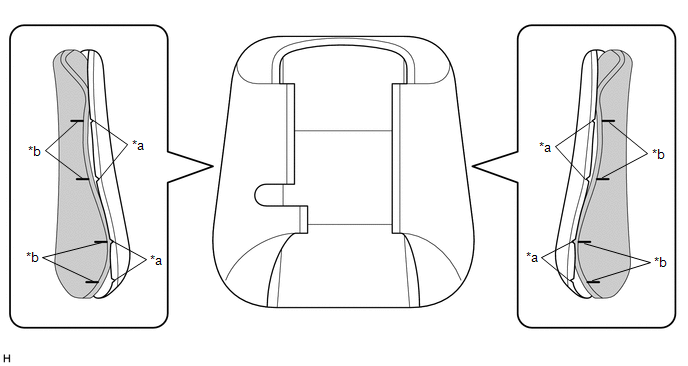

VERIFIER LA POSITION DE LA HOUSSE
(a) Replier la housse, comme indiqué sur le schéma, et s'assurer que les points en V de la housse et les lignes de repère du rembourrage sont à peu près alignées.
|
*a | Point en V de la housse |
*b | Ligne de repère du rembourrage |
REPOSER LE CACHE
(a) Aligner la housse du dossier de siège sur le centre du rembourrage de dossier de siège et la housse de l'assise de siège sur le centre du rembourrage d'assise de siège. Par la suite, reposer les housses en commençant par l'extérieur du véhicule et en allant vers l'intérieur de celui-ci.

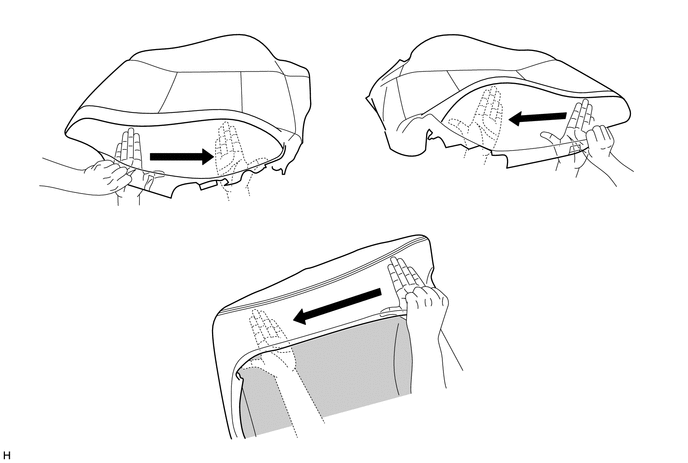

(b) Tout en retirant les plis à la main, comme indiqué sur le schéma, reposer la housse de dossier de siège en commençant par le bas et en allant vers le niveau des épaules, puis reposer la housse d'assise de siège en commençant par l'avant et en allant vers l'arrière.
CONSEIL:
Lors de la repose de la housse sur le côté extérieur, reposer la housse jusqu'à la zone de pose du support d'appuie-tête côté extérieur.

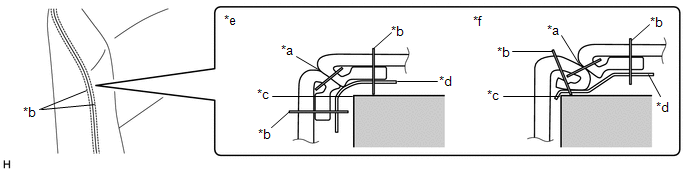

(c) Aligner la ligne de couture de la housse sur les bords du rembourrage.
CONSEIL:
|
*a |
Ligne de couture de la housse |
*b |
Couture de housse (point de couture) |
|
*c |
Bord de rembourrage |
* d |
Feutre |
|
* e |
Correct(e) |
* f |
Incorrect(e) |

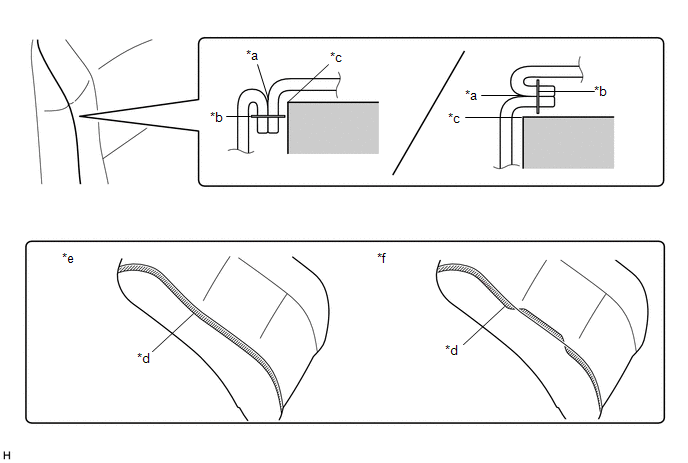

Aligner le surplus de couture dans une seule direction.
|
*a |
Ligne de couture de la housse |
*b |
Couture de housse (point de couture) |
|
*c |
Bord de rembourrage |
* d |
Surplus de couture de la housse |
|
* e |
Correct(e) |
* f |
Incorrect(e) |

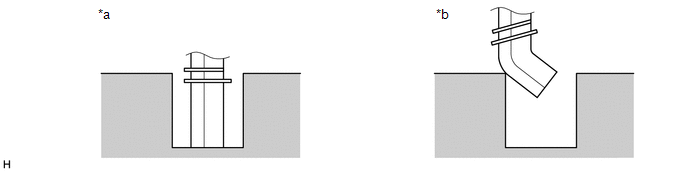

(d) Pousser le surplus de couture de la housse correctement dans la rainure du rembourrage.
CONSEIL:
Veiller à enfoncer complètement le surplus de couture dans la rainure. Si un surplus de couture se situe hors de la rainure, des plis se formeront.
|
*a | Correct(e) |
*b | Incorrect(e) |
RETIRER LES PLIS

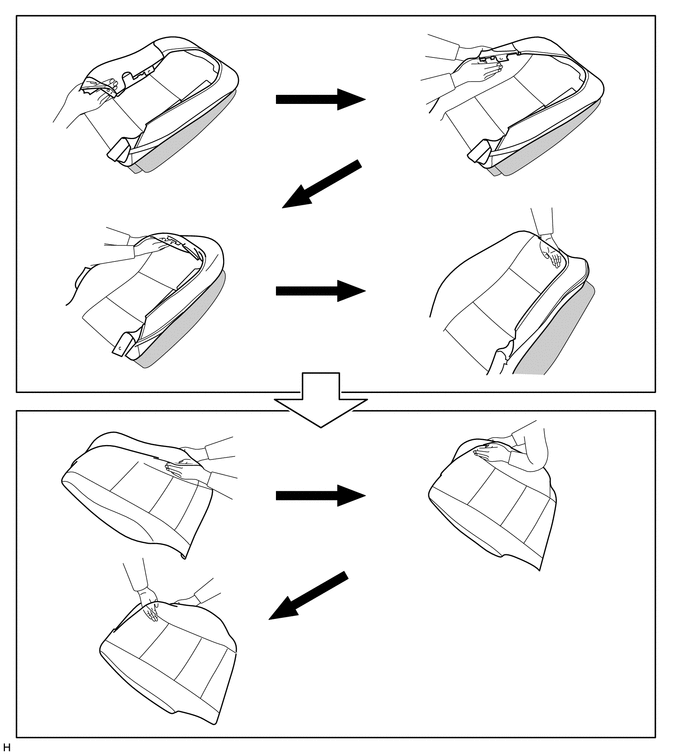

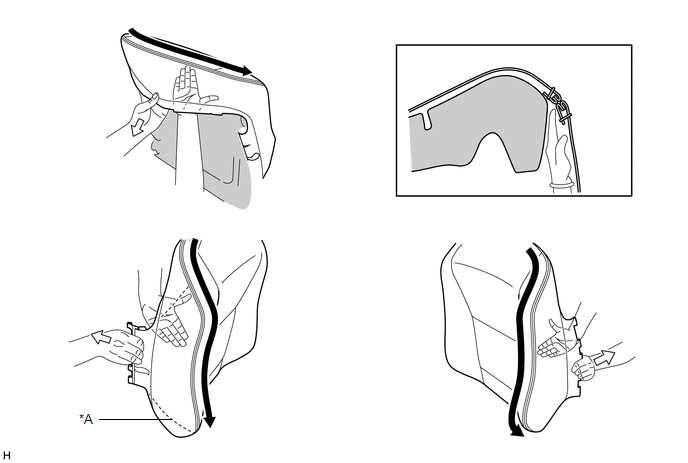

(a) Après la repose de la housse avec rembourrage sur l'armature de siège, utiliser les doigts pour tracer la ligne de couture de chaque partie et retirer les plis.
REMARQUE:
S'il y a des plis dans la sangle, ils apparaîtront sur la surface de la housse.
|
*a | Avec airbag |
- | - |
VERIFICATIONS A EFFECTUER UNE FOIS LE TRAVAIL TERMINE

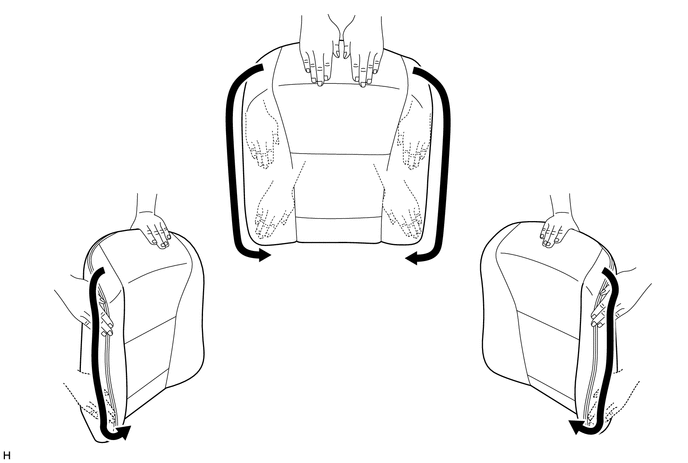

(a) Lisser la housse, comme indiqué sur le schéma, et s'assurer qu'il n'y a aucun pli.
CONSEIL:
