Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3

(a) Avec l'ensemble de haut-parleur avant gauche n° 3 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant gauche n° 3.

(c) S'assurer que le cône de l'ensemble de haut-parleur avant gauche n° 3 n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F78) Cliquer sur Location & Routing(F78) Cliquer sur Connector(F78) Cliquer sur Connector(F78)

Branchement du tester

Condition

Condition spécifiée

F78-2 (-TW) - F78-4 (+TW)

Toujours

10 kΩ ou plus

F78-1 (-) - F78-2 (-TW)

Toujours

En dessous de 1 Ω

F78-3 (+) - F78-4 (+TW)

Toujours

En dessous de 1 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant gauche n° 3.

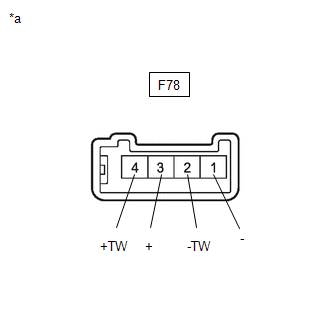

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleur avant gauche n° 3)

2. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3

(a) Avec l'ensemble de haut-parleur avant droit n° 3 en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur avant droit n° 3.

(c) S'assurer que le cône de l'ensemble de haut-parleur avant droit n° 3 n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F79) Cliquer sur Location & Routing(F79) Cliquer sur Connector(F79) Cliquer sur Connector(F79)

Branchement du tester

Condition

Condition spécifiée

F79-2 (-TW) - F79-4 (+TW)

Toujours

10 kΩ ou plus

F79-1 (-) - F79-2 (-TW)

Toujours

En dessous de 1 Ω

F79-3 (+) - F79-4 (+TW)

Toujours

En dessous de 1 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur avant droit n° 3.

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleurs avant droit n° 3)
