DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

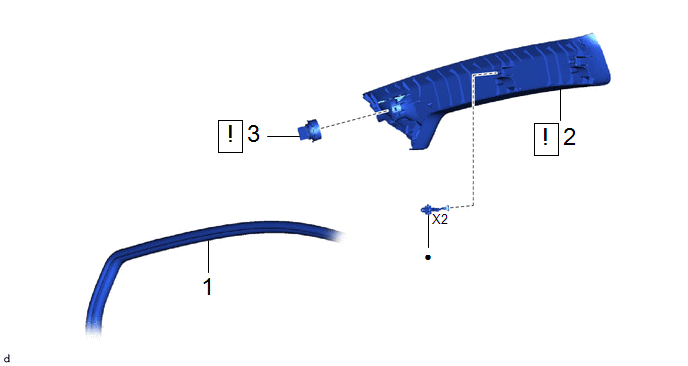

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT |
62312B | - |
- | - |
|
2 | ENSEMBLE DE GARNISSAGE DE MONTANT AVANT |
62212B |
|
- | - |
|
3 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 3 |
86160J |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT
|
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 3

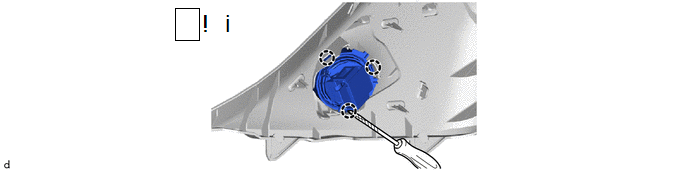

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble de haut-parleur avant n° 3.
