DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de moteur de lève-vitre électrique sont indiquées ci-dessous.
Procédures nécessaires après remplacement/dépose/repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Initialiser le système de commande de lève-vitre électrique |
|
|
CONSEIL:
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

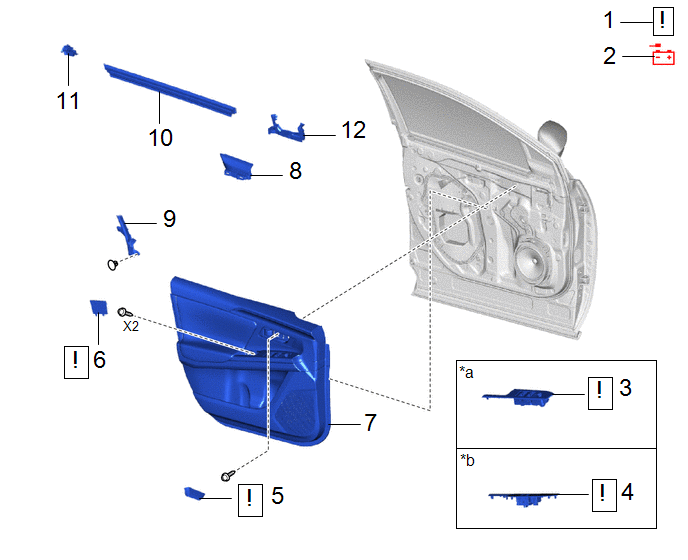

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
4 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
5 | GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT |
69278B |
|
- | - |
|
6 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
67832A |
|
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
67602 | - |
- | - |
|
8 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
67492A | - |
- | - |
|
9 | BOURRELET DE PORTE AVANT |
67862 | - |
- | - |
|
10 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT |
68172A | - |
- | - |
|
11 | JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT |
68195B | - |
- | - |
|
12 | JOINT AVANT DE CEINTURE DE PORTE AVANT |
68193C | - |
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
|

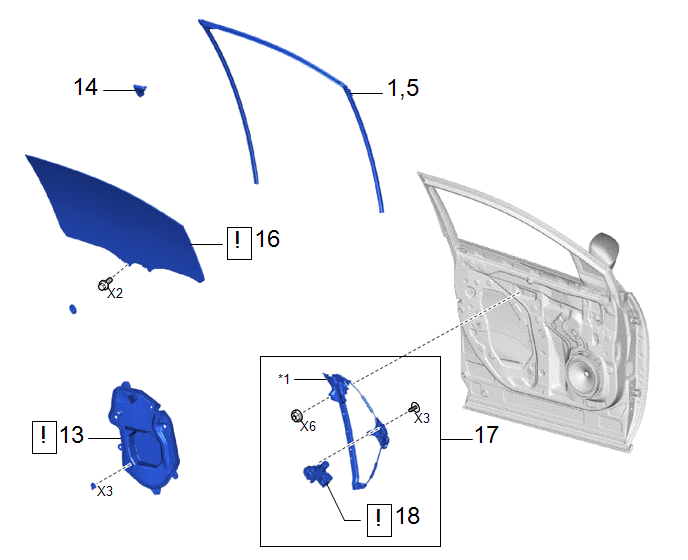

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
13 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
67832 |
|
- | - |
|
14 | GARNISSAGE D'ENCADREMENT DE PORTE |
67664C | - |
- | - |
|
1,5 | COULISSEAU DE VITRE DE PORTE AVANT |
68151D | - |
- | - |
|
16 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
68102 |
|
- | - |
|
17 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
- | - |
- | - |
|
18 | ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE |
85720D |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire.
Cliquer ici .gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)
|
|
Cliquer ici |
4. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour le côté passager avant)
|
|
Cliquer ici |
5. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
|
|
Cliquer ici |
6. DEPOSER LE CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT
|
|
Cliquer ici |
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
8. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
9. DETACHER LE BOURRELET DE PORTE AVANT
Cliquer ici
10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT
Cliquer ici
11. DEPOSER LE JOINT ARRIERE D'ENCADREMENT DE PORTE AVANT
Cliquer ici
12. DEPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT
Cliquer ici
13. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
|
|
Cliquer ici |
14. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE
Cliquer ici
15. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
16. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
|
|
Cliquer ici |
17. DEPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE ELECTRIQUE DE PORTE AVANT
Cliquer ici

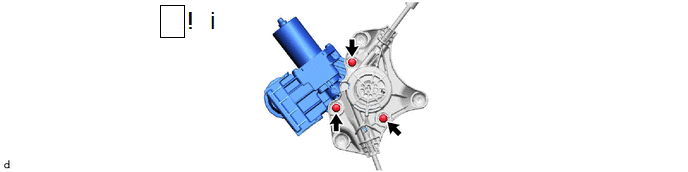

18. DEPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE
(1) A l'aide d'une clé à douille "TORX" T25, déposer les 3 vis TORX et l'ensemble de moteur de lève-vitre électrique arrière.
