VERIFICATION
PROCÉDURE

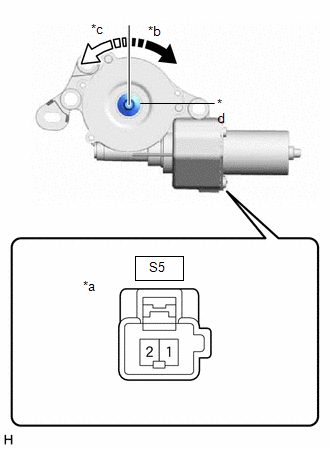

1. VERIFIER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE
(a) Vérifier le fonctionnement de l'ensemble de moteur de réglage en hauteur de siège à réglage électrique gauche.
| (1) S'assurer que le mécanisme d'entraînement du moteur fonctionne sans à-coups lorsque la batterie auxiliaire est branchée sur les bornes du connecteur. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de réglage en hauteur de siège à réglage électrique gauche. |
|

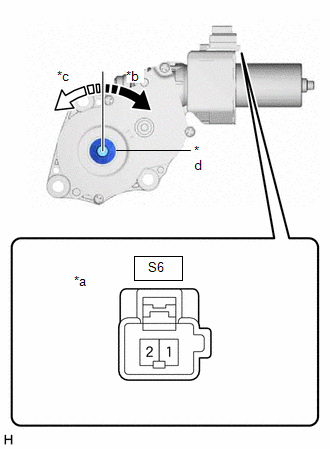

2. VERIFIER L'ENSEMBLE DE MOTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE
(a) Vérifier le fonctionnement de l'ensemble de moteur d'inclinaison de siège à réglage électrique gauche.
| (1) S'assurer que le mécanisme d'entraînement du moteur fonctionne sans à-coups lorsque la batterie auxiliaire est branchée sur les bornes du connecteur. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur de réglage d'inclinaison de siège à réglage électrique gauche. |
|
