REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les parties pointues des pièces peuvent blesser les mains.

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (REMONTAGE)

Procédure

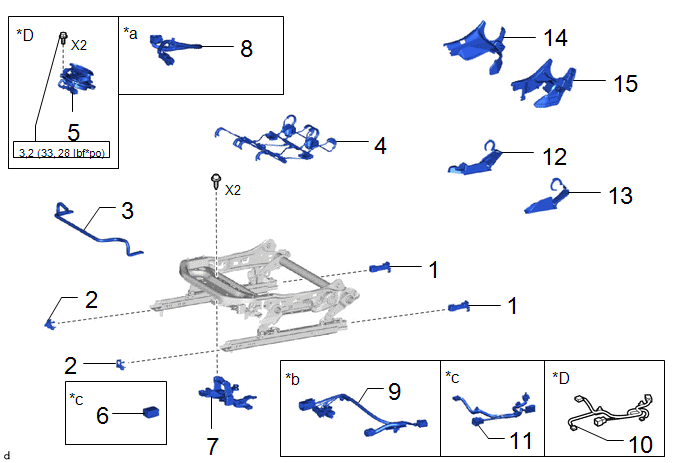

N° de référence

1

CACHE DE GLISSIERE SUPERIEURE DE SIEGE ARRIERE

72125R

-

-

-

2

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

72266C

-

-

-

3

POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

72211C

-

-

-

4

SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

71052A

-

-

-

5

ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE

85860B

-

-

-

6

SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE

87501B

-

-

-

7

SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

7181B

-

-

-

8

CABLE DE SIEGE AVANT GAUCHE

82191

-

-

-

9

CABLE DE SIEGE AVANT DROIT

82191

-

-

-

10

REPOSER LE CABLE DE SIEGE AVANT

82192

-

-

-

11

REPOSER LE CABLE DE SIEGE AVANT

82192

-

-

-

12

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

71874U

-

-

-

13

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

71874A

-

-

-

14

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT

81875G

-

-

-

1,5

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

81876G

-

-

-

*a

Pour côté conducteur

*b

Pour côté passager avant

*c

Avec système de chauffage de siège

*D

Avec système de siège climatisé

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure

N° de référence

16

ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT

87510L

-

-

-

17

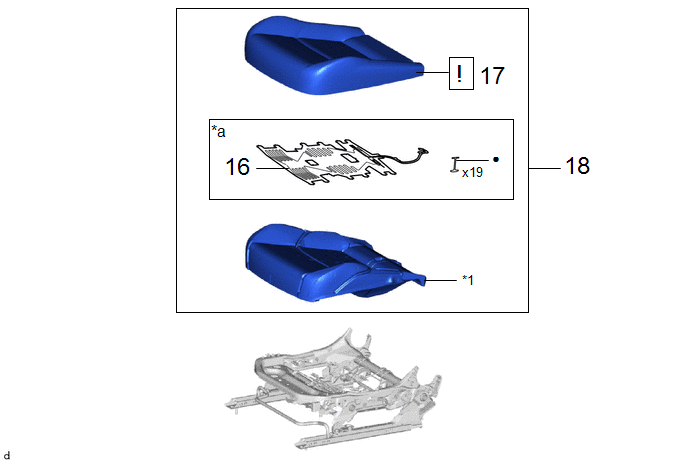

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

71072S

-

-

18

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

19

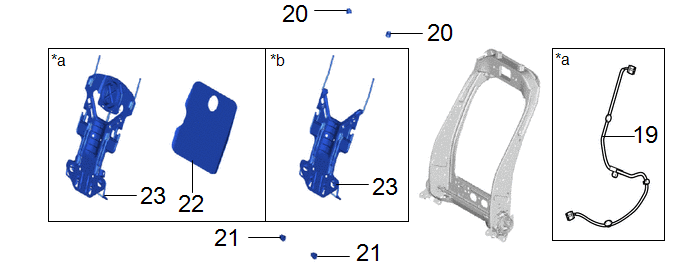

CABLE DE SIEGE AVANT N° 2

8219B

-

-

-

20

CROCHET DE DOSSIER DE SIEGE AVANT

71759C

-

-

-

21

PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

71587

-

-

-

22

FEUTRE DE DOSSIER DE SIEGE AVANT

79977G

-

-

-

23

SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

71054S

-

-

-

*a

Avec système de siège climatisé

*b

Sans système de siège climatisé

Procédure

N° de référence

24

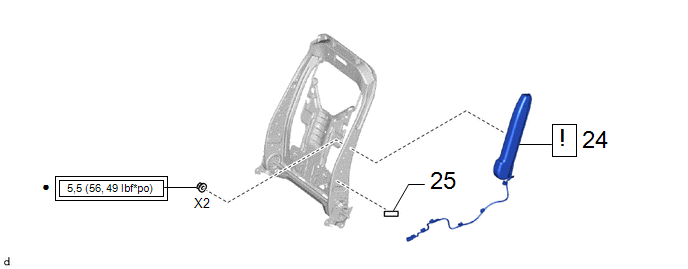

ENSEMBLE D'AIRBAG DE SIEGE AVANT

73920A

-

-

25

FEUTRE DE DOSSIER DE SIEGE AVANT GAUCHE

79977H

-

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

26

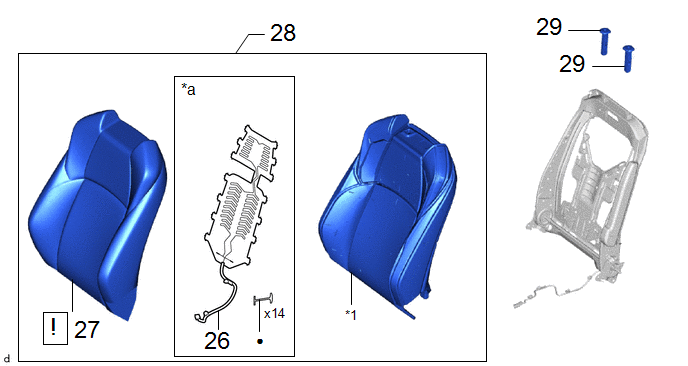

ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT

87510N

-

-

-

27

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

28

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

-

-

-

-

29

SUPPORT D'APPUIE-TETE DE SIEGE AVANT

71931

-

-

-

*a

Avec système de chauffage de siège

-

-

*1

REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

●

Pièce non réutilisable

-

-

Procédure

N° de référence

30

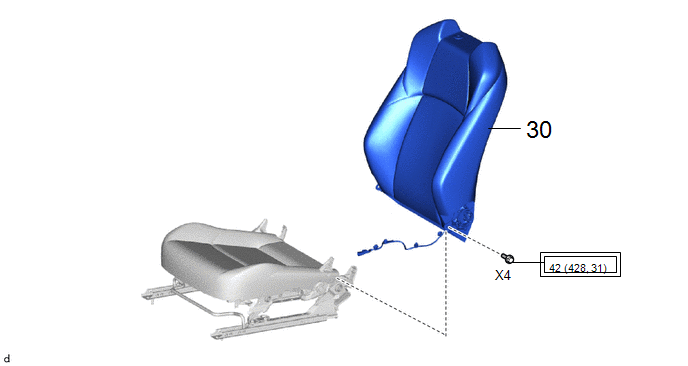

ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

-

-

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

31

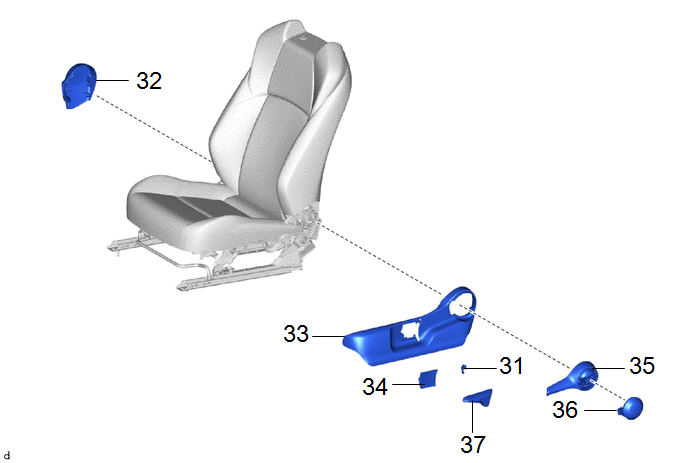

CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR

72498A

-

-

-

32

PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

71862

-

-

-

33

PROTECTION D'ASSISE DE SIEGE AVANT

71812D

-

-

-

34

BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE

71849F

-

-

-

35

POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

72526A

-

-

-

36

CACHE DE CHARNIERE D'INCLINAISON

72552B

-

-

-

37

POIGNEE DE REGLAGE EN HAUTEUR

72495A

-

-

-

Procédure

N° de référence

38

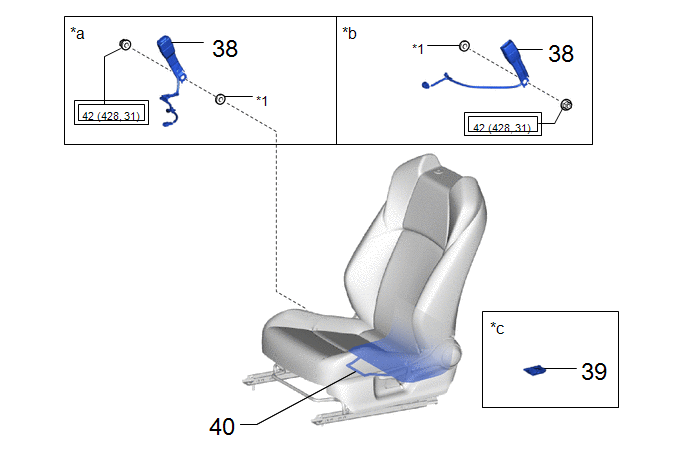

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

73240

-

-

39

SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR

81081

-

-

-

40

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

71074S

-

-

-

*a

Pour côté conducteur

*b

Pour côté passager avant

*c

Avec éclairage de plancher

-

-

*1

PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE AVANT

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

PROCÉDURE

1. REPOSER LE CACHE DE GLISSIERE SUPRIEURE DE SIEGE ARRIERE

2. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

3. REPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

4. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

5. REPOSER L'ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE (avec système de siège climatisé)

Torque:

3,2 N·m {33 kgf·cm, 28 in·lbf}

6. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE (avec système de chauffage de siège)

7. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

8. REPOSER LE CABLE DE SIEGE AVANT GAUCHE (pour côté conducteur)

9. REPOSER LE CABLE DE SIEGE AVANT DROIT (pour côté passager avant)

10. REPOSER LE CABLE DE SIEGE AVANT DROIT (avec système de siège climatisé)

11. REPOSER LE CABLE DE SIEGE AVANT (avec système de chauffage de siège)

12. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

13. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

14. REPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

15. REPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

16. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

17. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

REMARQUE:

  • Veiller à ne pas endommager la housse d'assise de siège avant de type séparé.
  • Lors de la pose d'une housse d'assise de siège avant de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

18. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

19. REPOSER LE CABLE DE SIEGE AVANT N° 2 (avec système de siège climatisé)

20. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

21. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

22. REPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT (avec système de siège climatisé)

23. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

24. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

25. REPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT GAUCHE

26. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

27. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

REMARQUE:

  • Veiller à ne pas endommager la housse de dossier de siège avant de type séparé.
  • Lors de la pose d'une housse de dossier de siège avant de type séparé, se reporter aux mesures de précaution afin d'éviter la formation de plis.

28. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

29. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

30. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

31. REPOSER LE CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR

32. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

33. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

34. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

35. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

36. REPOSER LE CACHE DE CHARNIERE D'INCLINAISON

37. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR

38. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

  • Pour côté conducteur:

  • Pour côté passager avant:

39. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

Cliquer ici

40. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
