DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les parties pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même manière pour les côtés conducteur et passager avant.
• La procédure ci-dessous concerne le côté conducteur.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

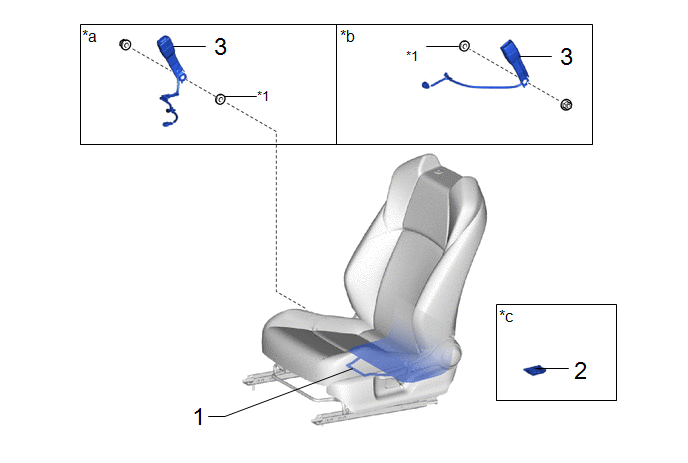

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure		N° de référence
1	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	71074S	-	-	-
2	SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR	81081	-	-	-
3	ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT	73240	-	-	-

*a	Pour côté conducteur	*b	Pour côté passager avant
*c	Avec éclairage de plancher	-	-
*1	PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE AVANT	-	-

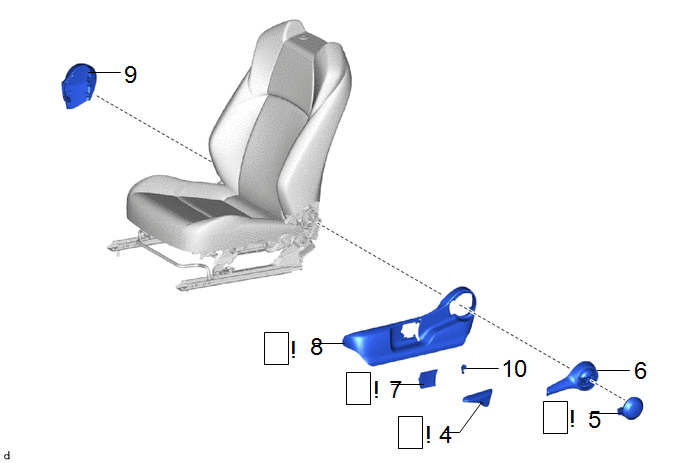

Procédure		N° de référence
4	POIGNEE DE REGLAGE EN HAUTEUR	72495A		-	-
5	CACHE DE CHARNIERE D'INCLINAISON	72552B		-	-
6	POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON	72526A	-	-	-
7	BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE	71849F		-	-
8	PROTECTION D'ASSISE DE SIEGE AVANT	71812D		-	-
9	PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT	71862	-	-	-
10	CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR	72498A	-	-	-

Procédure		N° de référence

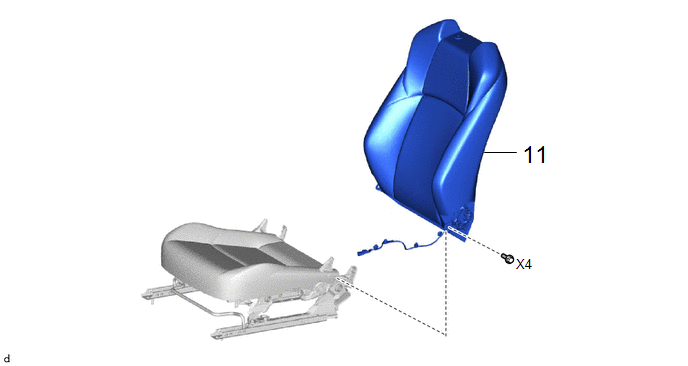

11	ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	-	-	-	-

Procédure		N° de référence

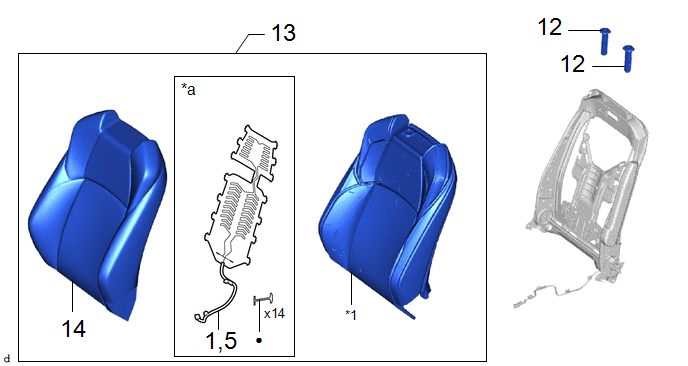

12	SUPPORT D'APPUIE-TETE DE SIEGE AVANT	71931	-	-	-
13	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
14	HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	71074S	-	-	-
1,5	ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT	87510N	-	-	-

*a	Avec système de chauffage de siège	-	-

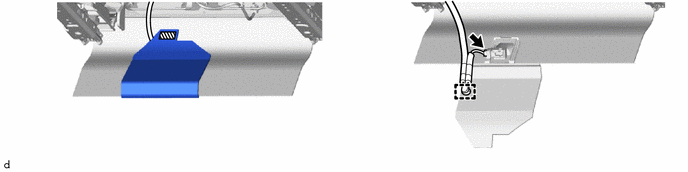

*1	REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE	-	-
●	Pièce non réutilisable	-	-

Procédure		N° de référence

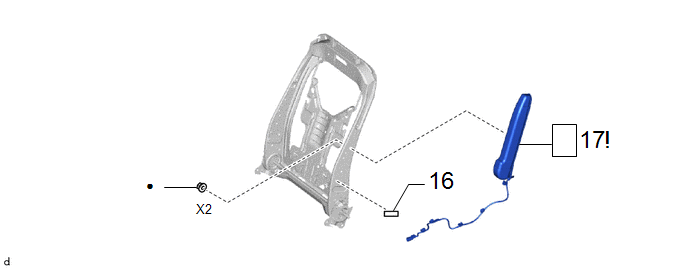

16	FEUTRE DE DOSSIER DE SIEGE AVANT GAUCHE	79977H	-	-	-
17	ENSEMBLE D'AIRBAG DE SIEGE AVANT	73920A		-	-

●

Pièce non réutilisable

-

-

Procédure		N° de référence

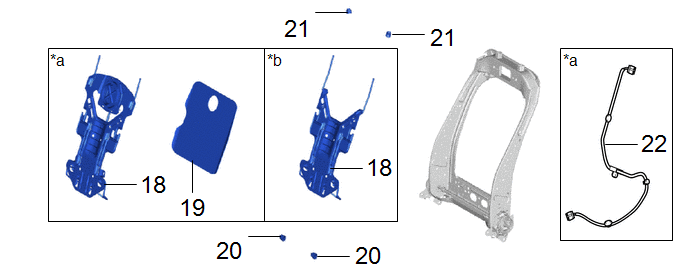

18	SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT	71054S	-	-	-
19	FEUTRE DE DOSSIER DE SIEGE AVANT	79977B	-	-	-
20	PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT	71587	-	-	-
21	CROCHET DE DOSSIER DE SIEGE AVANT	71759C	-	-	-
22	CABLE DE SIEGE AVANT N° 2	8219B	-	-	-

*a

Avec système de siège climatisé

*b

Sans système de siège climatisé

Procédure		N° de référence

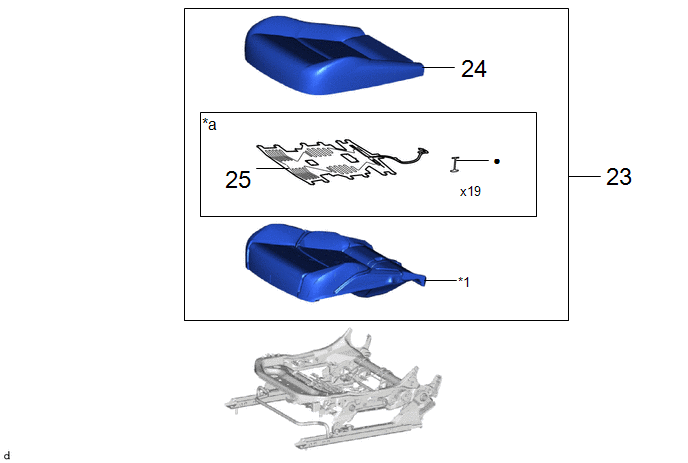

23	HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE	-	-	-	-
24	HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE	71072S	-	-	-
25	DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT	87510L	-	-	-

*a	Avec système de chauffage de siège	-	-
*1	REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE	-	-
●	Pièce non réutilisable	-	-

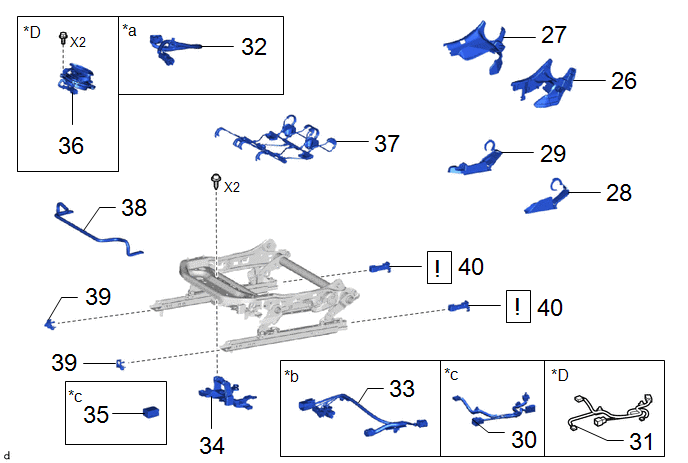

Procédure		N° de référence
26	CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE	71876G	-	-	-
27	CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT	71875G	-	-	-
28	PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE	71874A	-	-	-
29	PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT	71874U	-	-	-
30	DEPOSER LE CABLE DE SIEGE AVANT	82192	-	-	-
31	DEPOSER LE CABLE DE SIEGE AVANT	82192	-	-	-
32	CABLE DE SIEGE AVANT DROIT	82191	-	-	-
33	CABLE DE SIEGE AVANT GAUCHE	82191	-	-	-
34	SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT	7181B	-	-	-
35	SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE	87501B	-	-	-
36	ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE	85860B	-	-	-
37	SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT	71052A	-	-	-
38	POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE	72211C	-	-	-
39	CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE	72266C	-	-	-
40	CACHE DE GLISSIERE SUPERIEURE DE SIEGE ARRIERE	72125R		-	-

*a	Pour côté conducteur	*b	Pour côté passager avant
*c	Avec système de chauffage de siège	*D	Avec système de siège climatisé

PROCÉDURE

1. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(b) Avec éclairage de plancher

Dispositif de fixation

-

-

2. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

• Pour côté conducteur:

  Cliquer ici

• Pour côté passager avant:

  Cliquer ici

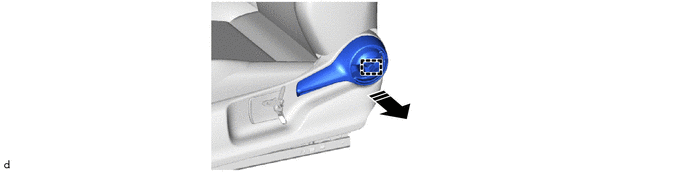

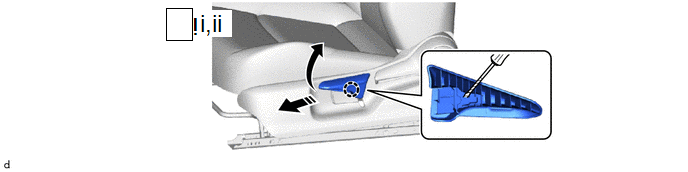

4. DEPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR

Tirer

Déposer dans ce sens

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la pince.

(2) Libérer la griffe pour déposer la poignée de réglage en hauteur.

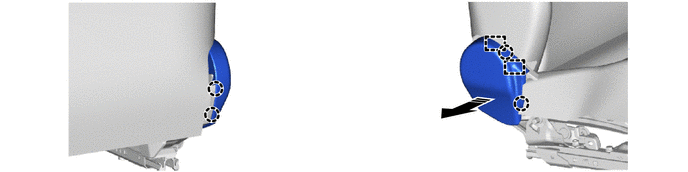

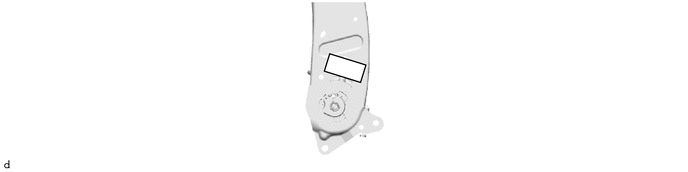

5. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON

Déposer dans ce sens

-

-

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la pince.

(2) Libérer la griffe pour déposer le cache de charnière d'inclinaison comme indiqué sur le schéma.

6. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

Déposer dans ce sens

-

-

7. DEPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les griffes.

(2) Libérer les griffes et les guides pour déposer le bouchon de cache de dispositif de réglage de siège, comme indiqué sur le schéma.

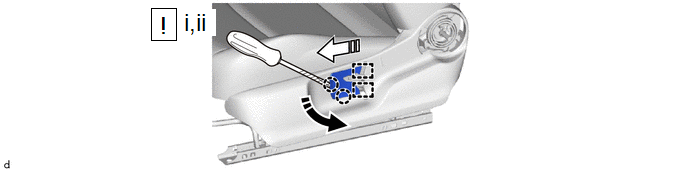

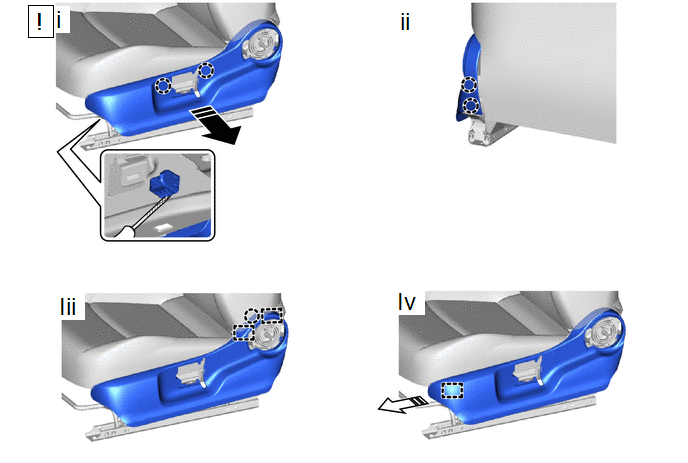

8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et tirer légèrement la protection d'assise de siège avant comme indiqué sur le schéma.

(2) Libérer les griffes.

(3) Libérer la griffe et les guides.

(4) Libérer le guide pour déposer la protection d'assise de siège avant comme indiqué sur le schéma.

9. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

Déposer dans ce sens

-

-

10. DEPOSER LE CACHE DE SUPPORT DU DISPOSITIF DE REGLAGE EN HAUTEUR

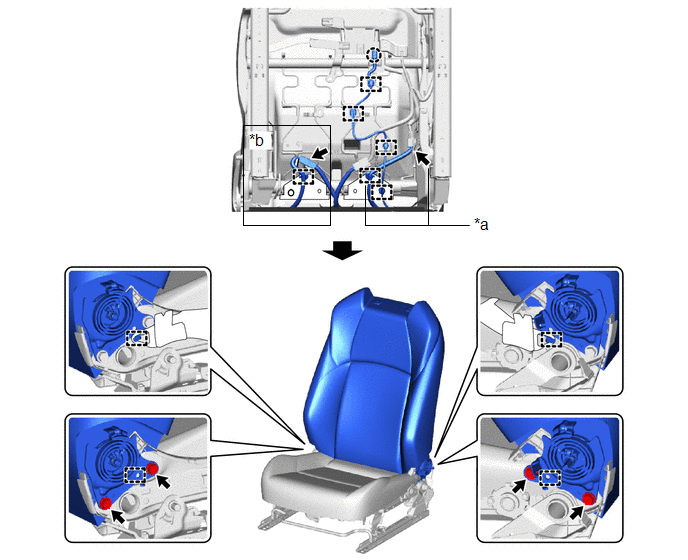

11. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*a

Avec système de siège climatisé

*b

Avec système de chauffage de siège

12. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

Déposer dans ce sens

-

-

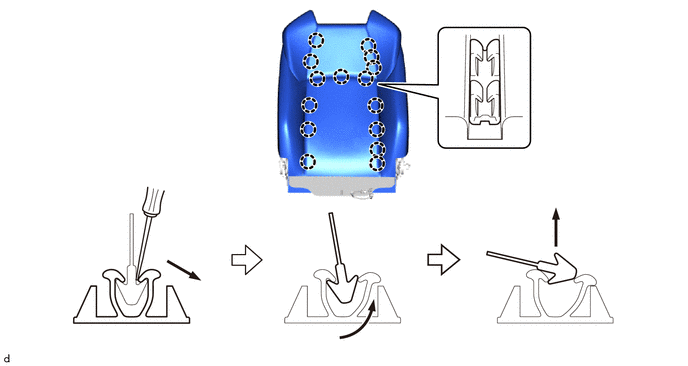

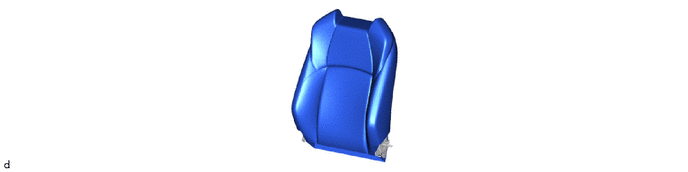

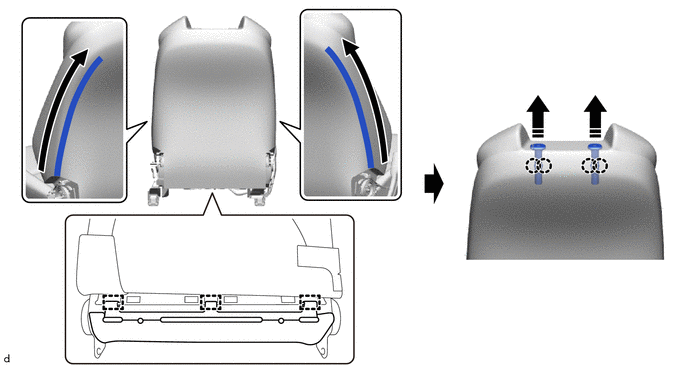

13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

15. DEPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

16. DEPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT GAUCHE

17. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

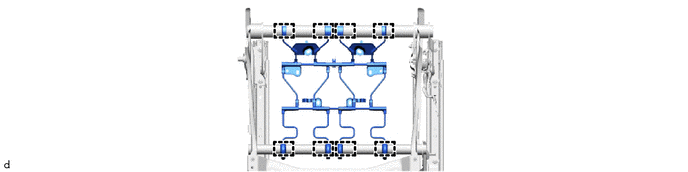

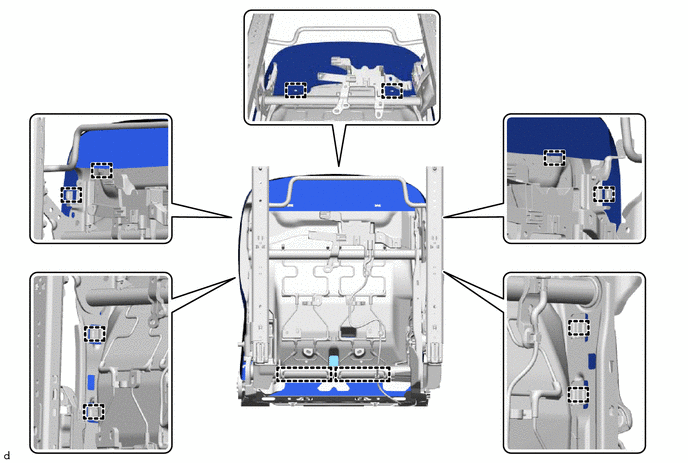

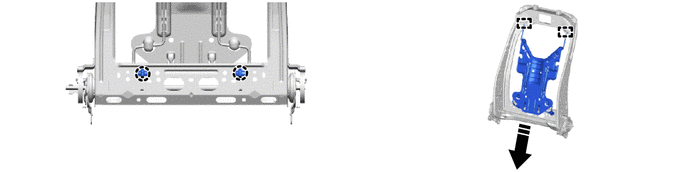

18. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

(a) Sans système de siège climatisé:

Déposer dans ce sens

-

-

(b) Avec système de siège climatisé

Déposer dans ce sens

-

-

19. DEPOSER LE FEUTRE DE DOSSIER DE SIEGE AVANT (avec système de siège climatisé)

Cliquer ici

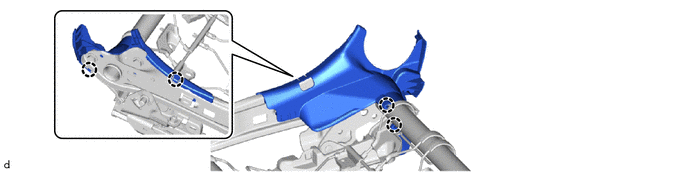

20. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

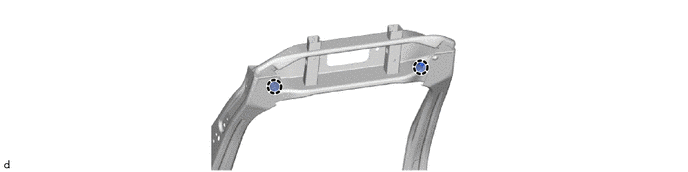

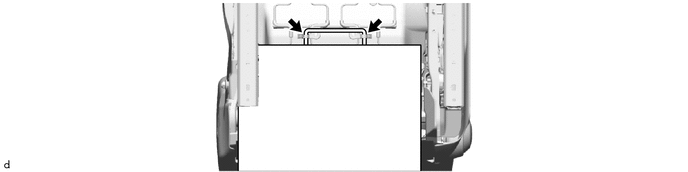

21. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT

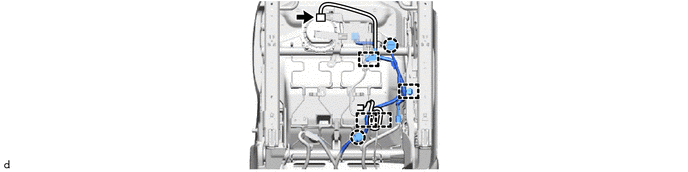

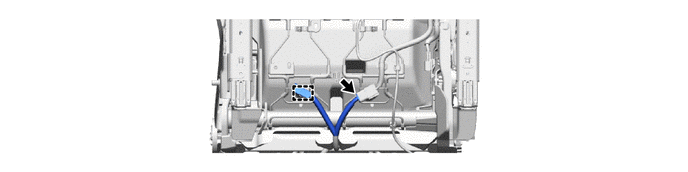

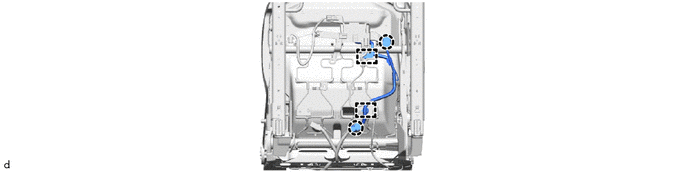

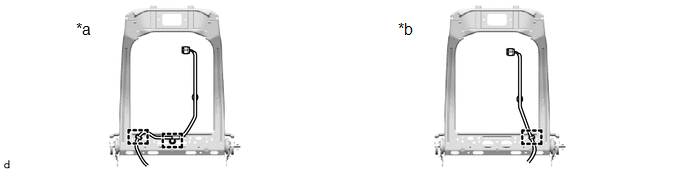

22. DEPOSER LE CABLE DE SIEGE AVANT N° 2 (avec système de siège climatisé)

*a

Pour côté gauche

*b

Pour côté droit

23. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Avec système de chauffage de siège:

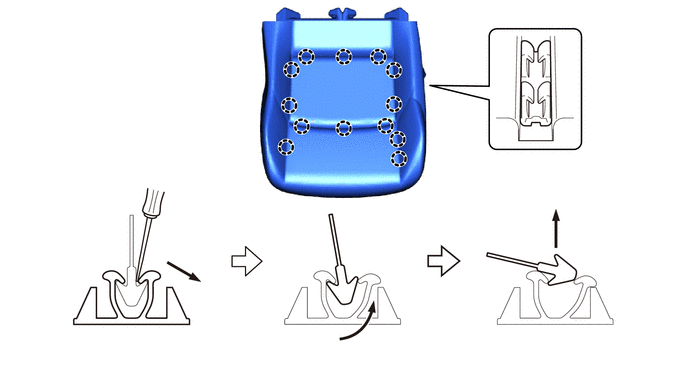

24. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

25. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

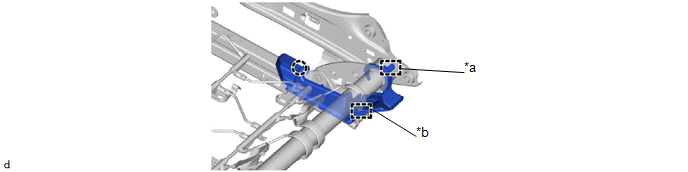

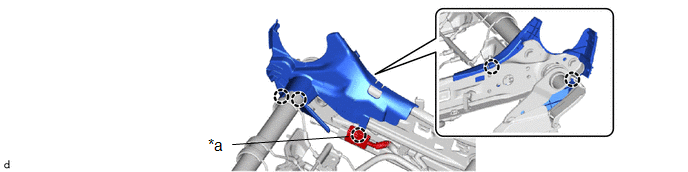

26. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

*a

Avec système de siège climatisé

-

-

27. DEPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

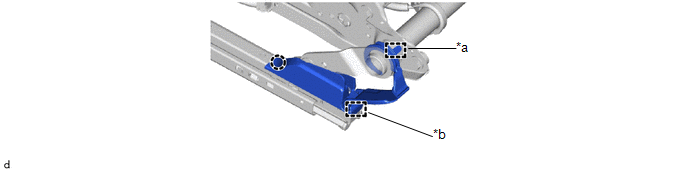

28. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

*a

Crochet

*b

Guide

29. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

*a

Crochet

*b

Guide

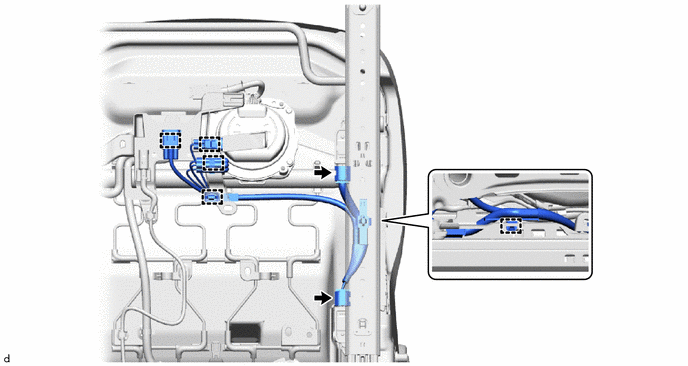

30. DEPOSER LE CABLE DE SIEGE AVANT (avec système de chauffage de siège)

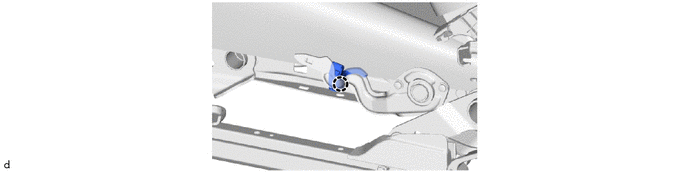

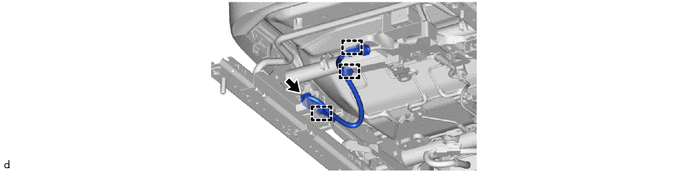

31. DEPOSER LE CABLE DE SIEGE AVANT (avec système de siège climatisé)

32. DEPOSER LE CABLE DE SIEGE AVANT GAUCHE (pour côté conducteur)

33. DEPOSER LE CABLE DE SIEGE AVANT DROIT (pour côté passager avant)

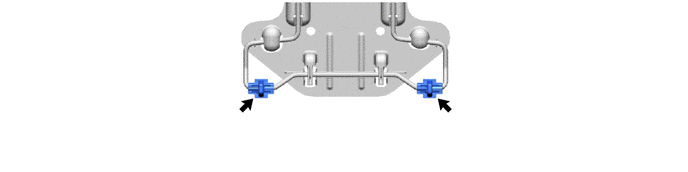

34. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT

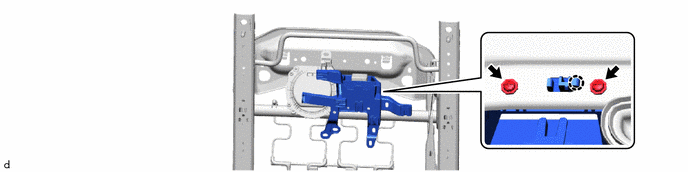

35. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE (avec système de chauffage de siège)

Cliquer ici

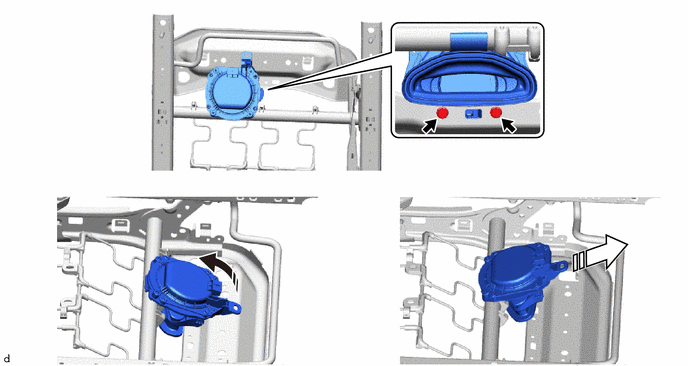

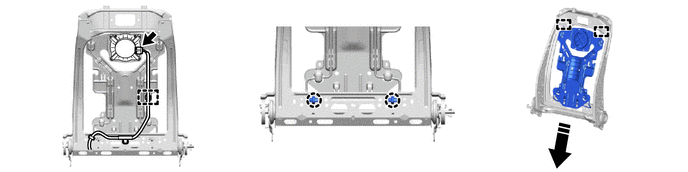

36. DEPOSER L'ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE (avec système de siège climatisé)

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

37. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

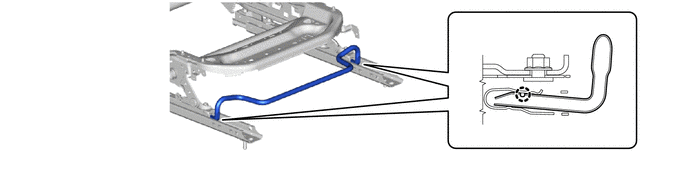

38. DEPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE

39. DEPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE

Déposer dans ce sens

-

-

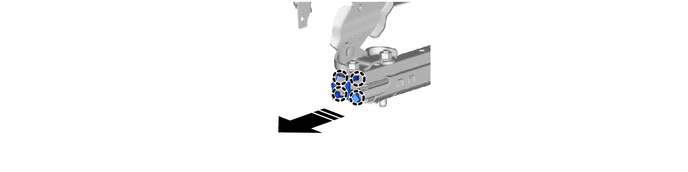

40. DEPOSER LE CACHE DE GLISSIERE SUPERIEURE DE SIEGE ARRIERE

Déposer dans ce sens

-

-

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le cache de glissière de siège supérieur arrière comme indiqué sur le schéma.
