POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

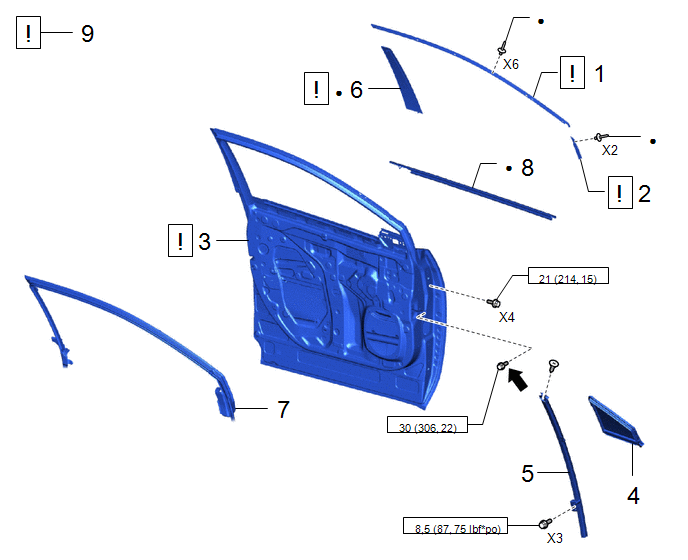

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT |
75072A |
|
- | - |
2 | MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT) |
75752A |
|
- | - |
3 | REPOSER LA PORTE AVANT |
- |
|
- | - |
4 | VITRE FIXE DE PORTE AVANT |
68126 | - |
- | - |
5 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT |
67402F | - |
- | - |
5 | MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL) |
75756D |
|
- | - |
6 | BOURRELET DE PORTE AVANT |
67862 | - |
- | - |
7 | ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT |
75720 | - |
- | - |
8 | REGLER LA PORTE AVANT |
- | - |
- | - |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable | |
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT
(1) Engager le guide pour reposer provisoirement le sous-ensemble de moulure extérieure de porte avant.

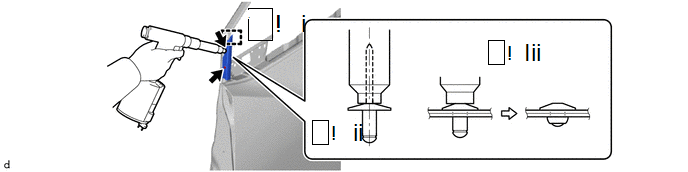

(2) Poser l'embout n° 4 sur une riveteuse pneumatique et introduire la partie mandrin d'un rivet neuf de 4 mm de diamètre dans l'embout.
(3) Enfoncer les rivets perpendiculairement aux orifices de pose à l'aide de la riveteuse pneumatique, reposer le sous-ensemble de moulure extérieure de porte avant avec 6 rivets neufs.
REMARQUE:
CONSEIL:
Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.
2. REPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT)

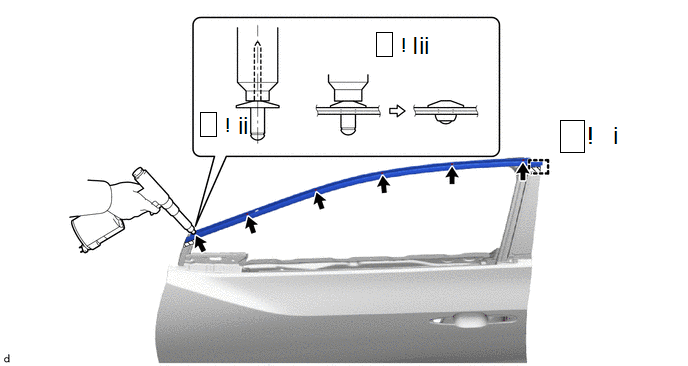

(1) Engager le guide pour reposer provisoirement la moulure d'encadrement de vitre de porte avant (côté montant avant).
(2) Poser l'embout n° 4 sur une riveteuse pneumatique et introduire la partie mandrin d'un rivet neuf de 4 mm de diamètre dans l'embout.
(3) Enfoncer les rivets perpendiculairement aux orifices de pose à l'aide de la riveteuse pneumatique, reposer la moulure d'encadrement de vitre de porte avant (côté montant avant) avec 2 rivets neufs.
REMARQUE:
CONSEIL:
Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.
3. REPOSER LA PORTE AVANT
REMARQUE: Pour éviter tout dommage, lors de la dépose du sous-ensemble de panneau de porte avant, s'assurer qu'il y a suffisamment de personnes pour le tenir correctement. |

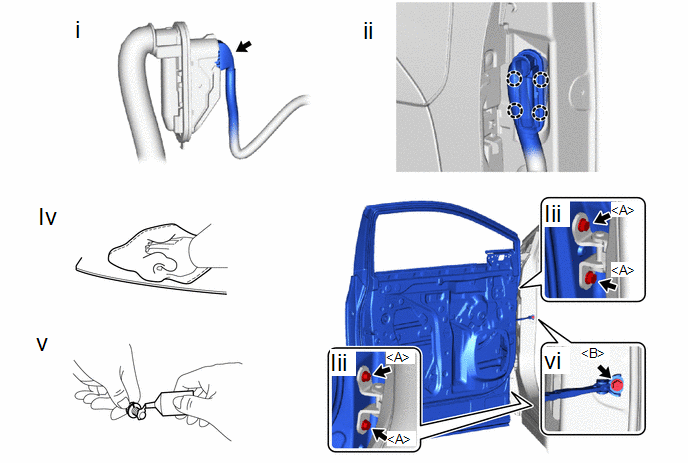

(1) Brancher le connecteur.
(2) Engager les griffes pour brancher le faisceau de câbles.
(3) Reposer la porte avant avec les 4 boulons<A> .
Torque:
21 N·m {214 kgf·cm, 1,5 ft·lbf}
(4) Nettoyer l'orifice du boulon dans la carrosserie du véhicule et les filets du boulon<B> .
(5) Appliquer du produit adhésif sur les filets du boulon.<B>
Produit adhésif:
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent
(6) Poser le boulon.<B>
Torque:
30 N·m {306 kgf·cm, 22 ft·lbf}
4. REPOSER LA VITRE FIXE DE PORTE AVANT
5. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT
Cliquer ici
6. REPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL)

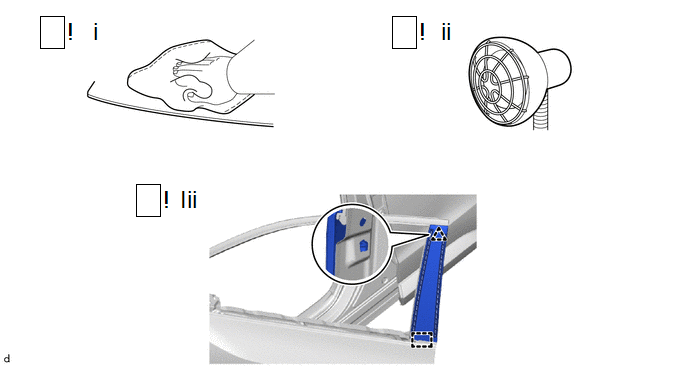

(1) Nettoyer la surface du panneau de porte avant.
1. A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte avant.
Température de chauffage
Elément | Température |
Elément | Température |
---|---|---|---|
Panneau de porte avant |
40 à 60°C (104 à 140°F) |
- | - |
*a | Pièce chaude |
*b | Lampe chauffante |

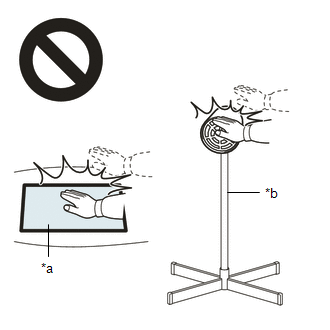

REMARQUE:
Ne pas chauffer excessivement le panneau de porte avant.
2. Eliminer toute trace de ruban adhésif double face du panneau de porte avant.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte avant.
Température de chauffage
Elément | Température |
Elément | Température |
---|---|---|---|
Panneau de porte avant |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le panneau de porte avant.
(3) Retirer la feuille de protection d'une moulure d'encadrement de vitre de porte avant neuve (côté montant central) et engager le guide et l'agrafe pour reposer la moulure d'encadrement de vitre de porte avant (côté montant central).
CONSEIL:
7. REPOSER LE BOURRELET DE PORTE AVANT
8. REPOSER L'ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT
Cliquer ici
9. REGLER LA PORTE AVANT
Cliquer ici
