DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

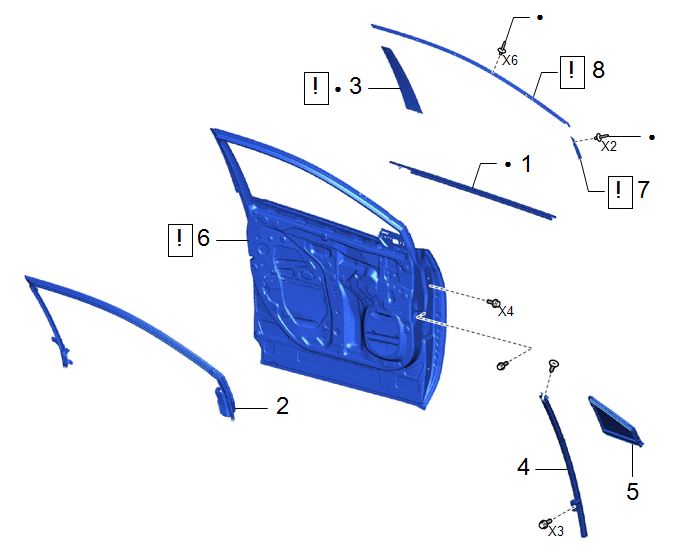

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | ENSEMBLE DE MOULURE D'ENCADREMENT DE PORTE AVANT |
75720 | - |
- | - |
2 | BOURRELET DE PORTE AVANT |
67862 | - |
- | - |
3 | MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL) |
75756D |
|
- | - |
4 | SOUS-ENSEMBLE D'ARMATURE INFERIEURE AVANT DE PORTE AVANT |
67402F | - |
- | - |
5 | VITRE FIXE DE PORTE AVANT |
68126 | - |
- | - |
6 | PORTE AVANT |
- |
|
- | - |
7 | MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT) |
75752A |
|
- | - |
8 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT |
75072A |
|
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE AVANT
Cliquer ici

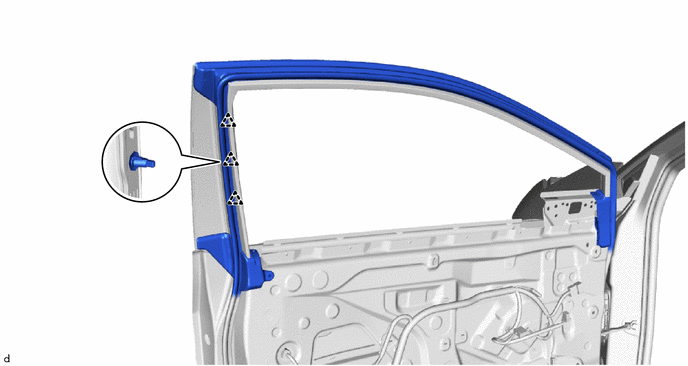

2. DETACHER LE BOURRELET DE PORTE AVANT

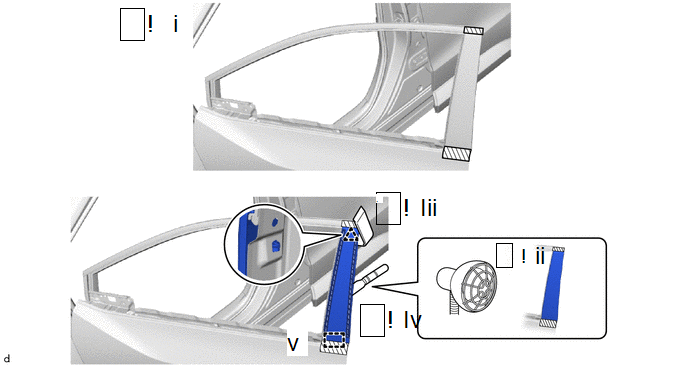

3. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT CENTRAL)
(1) Appliquer du ruban adhésif de protection autour de la moulure d'encadrement de vitre de porte avant (côté montant central) comme indiqué sur le schéma.

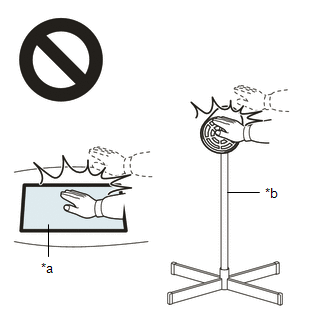

(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'encadrement de vitre de porte avant (côté montant central).
Température de chauffage
Elément | Température |
Elément | Température |
---|---|---|---|
Moulure d'encadrement de vitre de porte avant (côté montant central) |
20 à 30°C (68 à 86°F) |
- | - |
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la moulure d'encadrement de vitre de porte avant (côté montant central).
(3) A l'aide d'un extracteur de moulure D, libérer l'agrafe.
(4) A l'aide d'un grattoir, décoller le ruban adhésif double face.
(5) Libérer le guide pour déposer la moulure d'encadrement de vitre de porte avant (côté montant central).
4. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT
Cliquer ici
5. DEPOSER LA VITRE FIXE DE PORTE AVANT
Cliquer ici

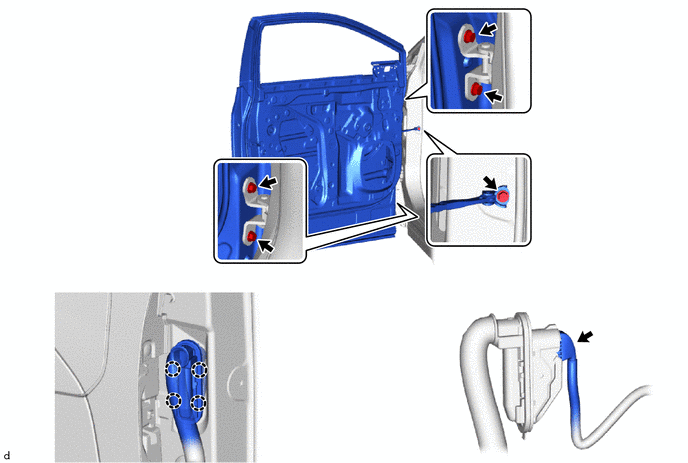

6. DEPOSER LA PORTE AVANT
REMARQUE: Pour éviter tout dommage, lors de la dépose du sous-ensemble de panneau de porte avant, s'assurer qu'il y a suffisamment de personnes pour le tenir correctement. |
7. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE AVANT (COTE MONTANT AVANT)
*a | Ruban adhésif |
*b | Flasque |
(1) Appliquer du ruban adhésif de protection autour de la moulure d'encadrement de vitre de porte avant (côté montant avant), comme indiqué sur le schéma.
(2) Introduire un foret de 4,0 mm (0,157 po) dans une perceuse.
(3) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.
Mesure standard:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 5,0 mm (0,197 po) |
- | - |
REMARQUE:
Entourer le foret de 4,0 mm (0,157 po) de ruban adhésif pour éviter qu'il n'entre trop profondément.
(4) Appuyer légèrement la perceuse contre les rivets sur percer les bords de rivet et déposer les 2 rivets.
ATTENTION:
Faire preuve de prudence lors de la manipulation des rivets percés car ils peuvent être chauds.
REMARQUE:
(5) Libérer le guide pour déposer la moulure d'encadrement de vitre de porte avant (côté montant avant).

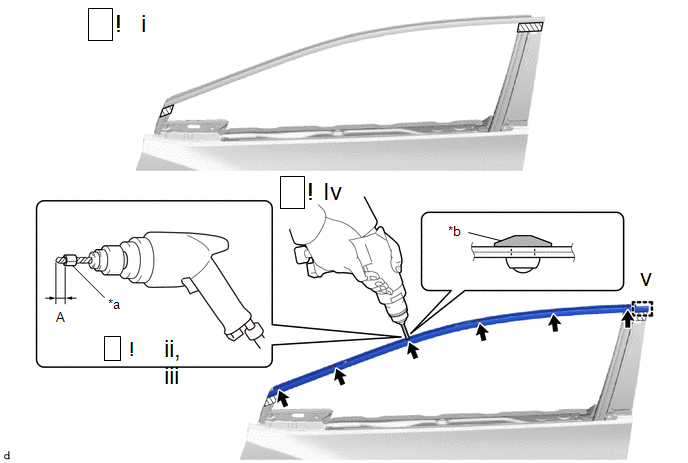

8. DEPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE PORTE AVANT
*a | Ruban adhésif |
*b | Flasque |
(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de moulure extérieure de porte avant, comme indiqué sur le schéma.
(2) Introduire un foret de 4,0 mm (0,157 po) dans une perceuse.
(3) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.
Mesure standard:
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 5,0 mm (0,197 po) |
- | - |
REMARQUE:
Entourer le foret de 4,0 mm (0,157 po) de ruban adhésif pour éviter qu'il n'entre trop profondément.
(4) Appuyer légèrement le foret contre les rivets pour percer les bords de rivet et déposer les 6 rivets.
ATTENTION:
Faire preuve de prudence lors de la manipulation des rivets percés car ils peuvent être chauds.
REMARQUE:
(5) Libérer le guide pour déposer le sous-ensemble de moulure extérieure de porte avant.
