DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du bloc de climatisation sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
---|---|---|---|
| Initialisation du servomoteur (système de climatisation) |
Les DTC sont enregistrés |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
Système de feux de route adaptatifs |
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

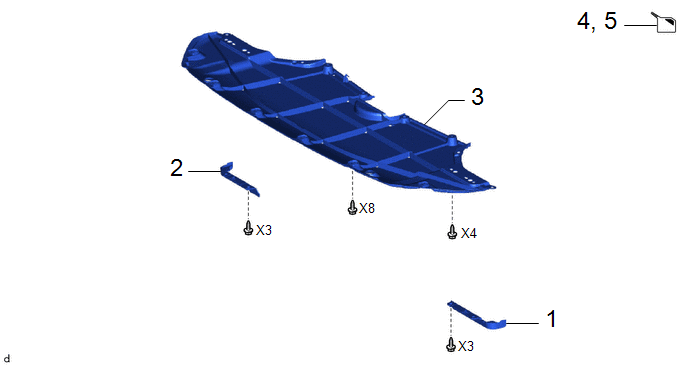

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
2 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
3 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
5 |
RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERATION |
- | - |
|
- |

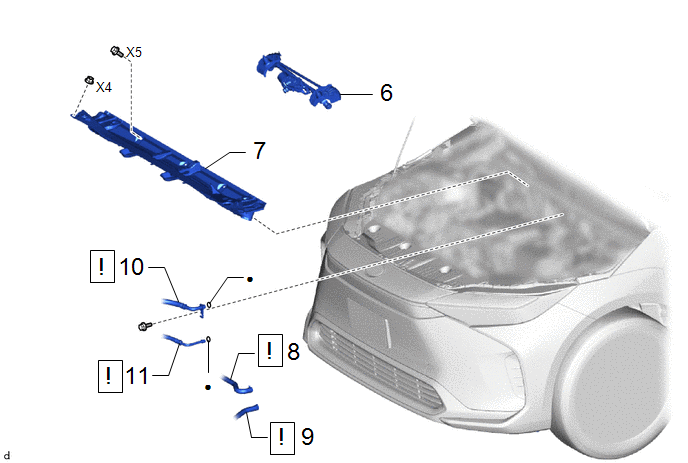

Procédure | N° de référence | ||||
---|---|---|---|---|---|
6 | ENSEMBLE DE MOTEUR ET DE TRINGLE D'ESSUIE-GLACE AVANT |
- | - |
- | - |
7 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
8 | SOUS-ENSEMBLE DE DURITE D'EAU E |
87209E |
|
- | - |
9 | SOUS-ENSEMBLE DE DURITE D'EAU D |
87209D |
|
- | - |
10 | DURITE ET ACCESSOIRE DE CLIMATISATION |
88720A |
|
- | - |
11 | DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2: |
88711A |
|
- | - |
● | Pièce non réutilisable |
- | - |
Procédure | N° de référence | ||||
---|---|---|---|---|---|

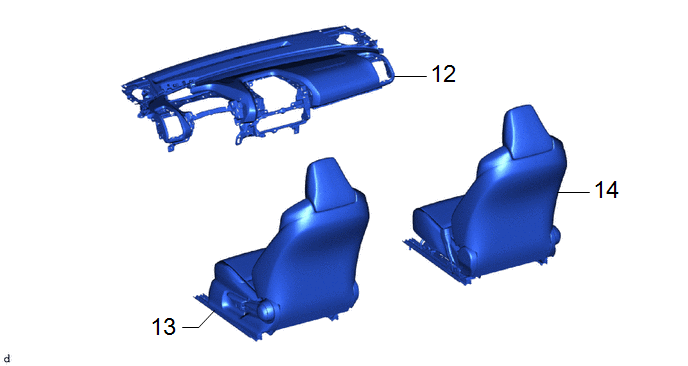

12 | ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
- | - |
- | - |
13 | ENSEMBLE DE SIEGE AVANT GAUCHE |
- | - |
- | - |
14 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |

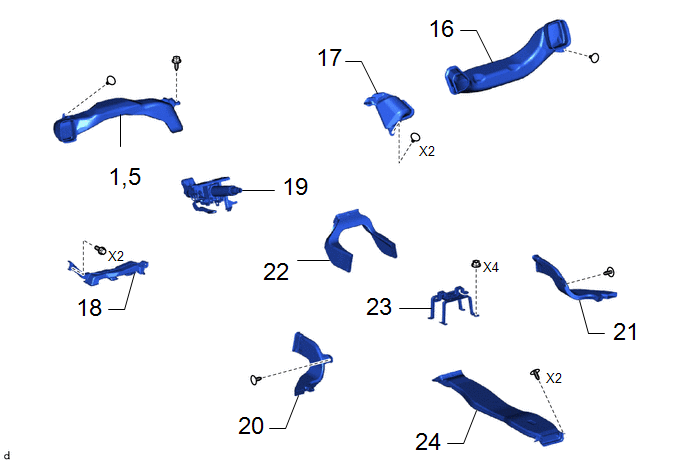

Procédure | N° de référence | ||||
---|---|---|---|---|---|
1,5 | CONDUITE DE CHAUFFAGE A REGISTRE N° 1 |
55843A | - |
- | - |
16 | CONDUITE DE CHAUFFAGE A REGISTRE N° 4 |
55846A | - |
- | - |
17 | CONDUITE DE CHAUFFAGE A REGISTRE ARRIERE N° 3 |
55845B | - |
- | - |
18 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3 |
87201F | - |
- | - |
19 | ENSEMBLE DE COLONNE DE DIRECTION |
- | - |
- | - |
20 | CONDUITE D'AIR ARRIERE N° 3 |
87212G | - |
- | - |
21 | CONDUITE D'AIR ARRIERE N° 2 |
87212F | - |
- | - |
22 | CONDUITE D'AIR ARRIERE N° 1 |
87212 | - |
- | - |
23 | SUPPORT DE CONSOLE |
- | - |
- | - |
24 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
58861B | - |
- | - |

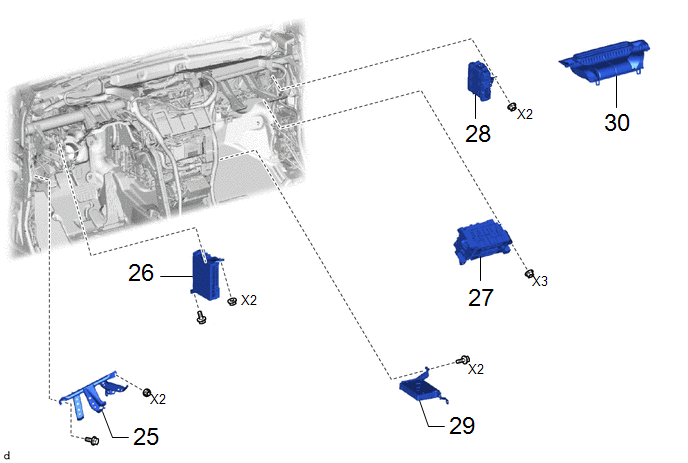

Procédure | N° de référence | ||||
---|---|---|---|---|---|
25 | SOUS-ENSEMBLE DE RENFORT ENTRE LE TABLEAU DE BORD ET L'AUVENT N° 3 |
55308B | - |
- | - |
26 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE AVEC ECU DE CARROSSERIE DU RESEAU MULTIPLEX |
- | - |
- | - |
27 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
28 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
89680 | - |
- | - |
29 | ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT |
- | - |
- | - |
30 | ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE |
55990B | - |
- | - |
Procédure | N° de référence | ||||
---|---|---|---|---|---|

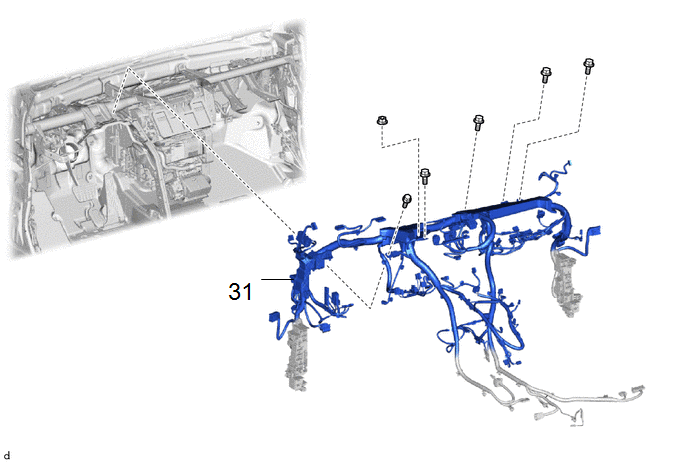

31 | CABLE DE TABLEAU DE BORD |
82141 | - |
- | - |

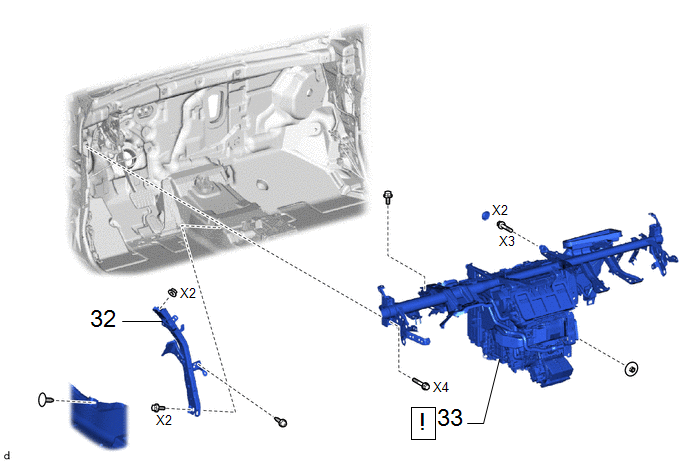

Procédure | N° de référence | ||||
---|---|---|---|---|---|
32 | SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1 |
55306A | - |
- | - |
33 | ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC ENSEMBLE DE BLOC DE CLIMATISATION |
- |
|
- | - |
Procédure | N° de référence | ||||
---|---|---|---|---|---|

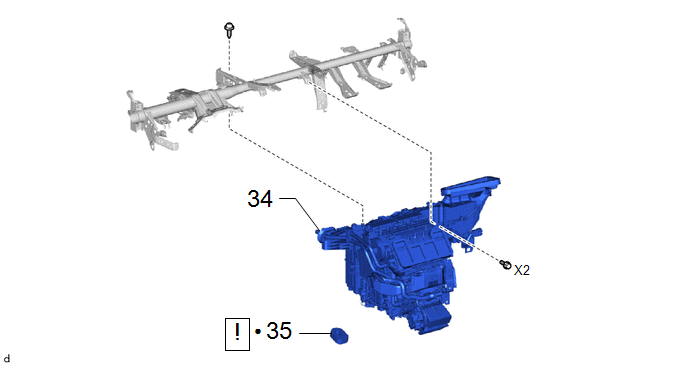

34 | ENSEMBLE DE BLOC DE CLIMATISATION |
- | - |
- | - |
35 | GARNITURE DE REFROIDISSEUR |
88891 |
|
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
Cliquer ici
2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
5. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
6. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLE D'ESSUIE-GLACE AVANT
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici

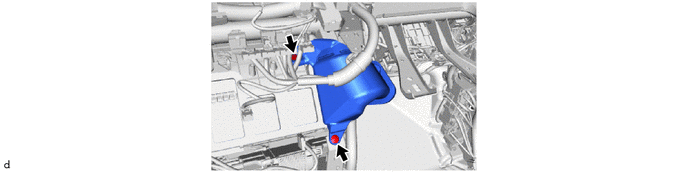

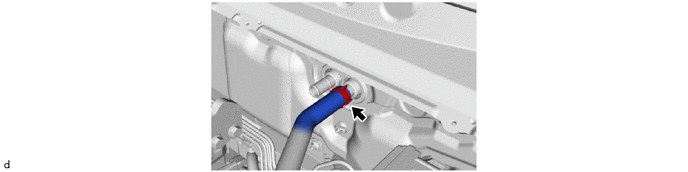

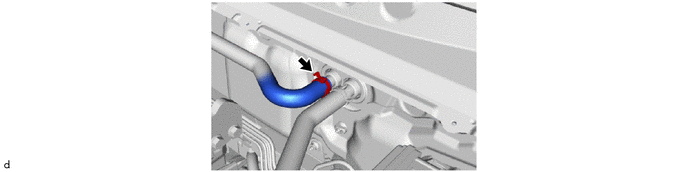

8. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU E
REMARQUE: Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement. |
9. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU D
REMARQUE: Se munir d'un récipient ou d'un chiffon pour recueillir tout écoulement d'eau de refroidissement. |

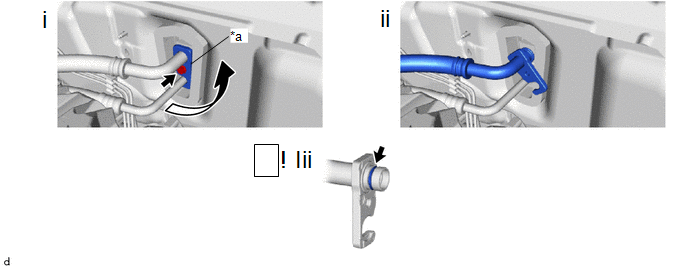

10. DEBRANCHER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES
*a | Connecteur de crochet |
- | - |
(1) Déposer le boulon et faire tourner le raccord-crochet, comme indiqué sur le schéma.
(2) Débrancher l'ensemble de tuyau de climatisation et d'accessoire.
(3) Déposer le joint torique de l'ensemble de tuyau de climatisation et d'accessoires.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

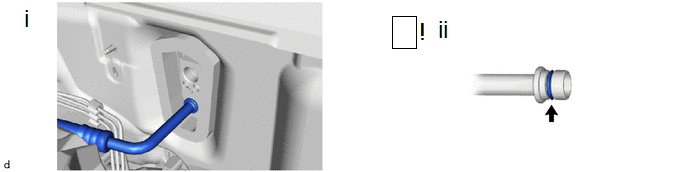

11. DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2
(1) Débrancher la durite de décharge de réfrigérant de refroidisseur n° 2.
(2) Déposer le joint torique du tube de décharge de réfrigérant de refroidisseur n° 2.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
12. DEPOSER L'ENSEMBLE DE REMBOURRAGE DE SECURITE DU TABLEAU DE BORD
Cliquer ici
13. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
Cliquer ici
14. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
(a) Procéder de la même manière que pour le côté gauche.

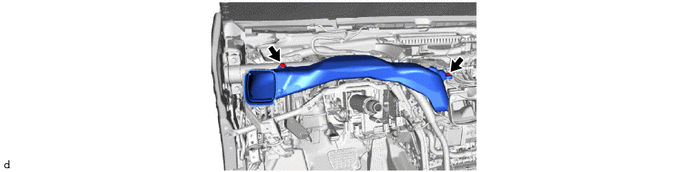

15. DEPOSER LA CONDUITE DE CHAUFFAGE A REGISTRE N° 1

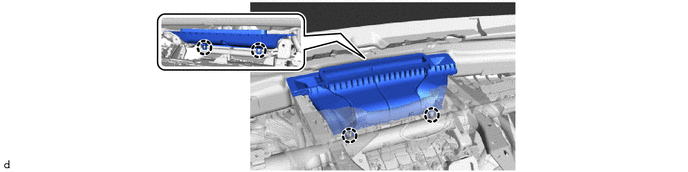

16. DEPOSER LA CONDUITE DE CHAUFFAGE A REGISTRE N° 4
17. DEPOSER LA CONDUITE DE CHAUFFAGE A REGISTRE ARRIERE N° 3

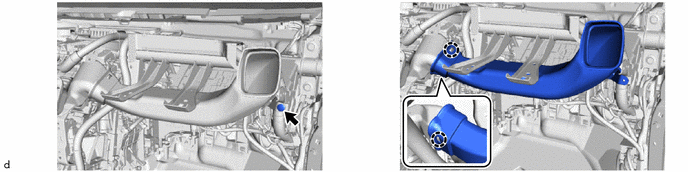

18. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3
19. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
Cliquer ici

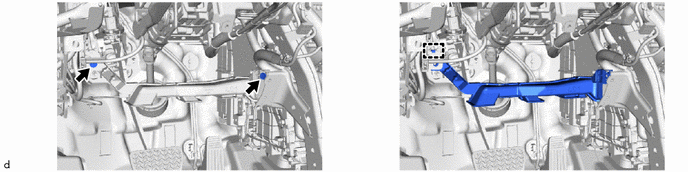

20. DEPOSER LA CONDUITE D'AIR ARRIERE N° 3
21. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2
(a) Procéder de la même manière que pour la conduite d'air arrière n° 3.
22. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1

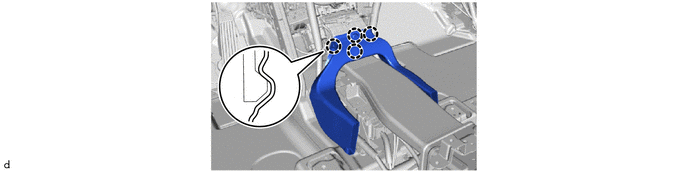

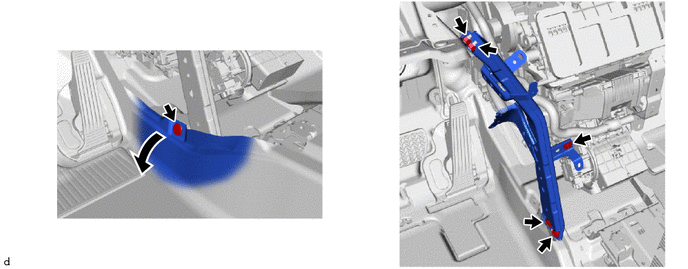

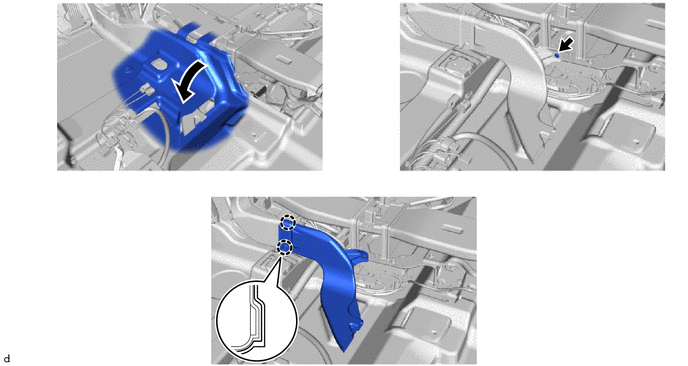

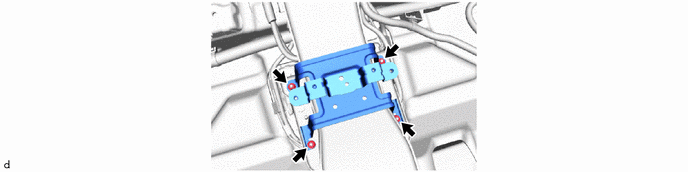

23. DEPOSER LE SUPPORT DE CONSOLE

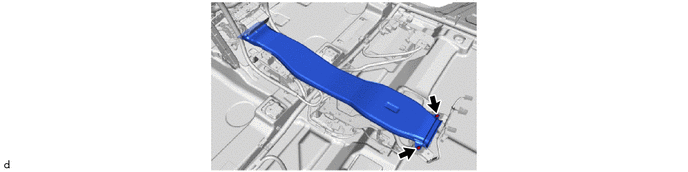

24. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1
25. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD AU RENFORT D'AUVENT N° 3
Cliquer ici
26. DEPOSER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE AVEC L'ECU DE CARROSSERIE DU RESEAU MULTIPLEX
Cliquer ici
27. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici
28. DEPOSER L'ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE
Cliquer ici
29. DEPOSER L'ENSEMBLE D'EMETTEUR-RECEPTEUR DE TELEPHONE AVEC SUPPORT
Cliquer ici

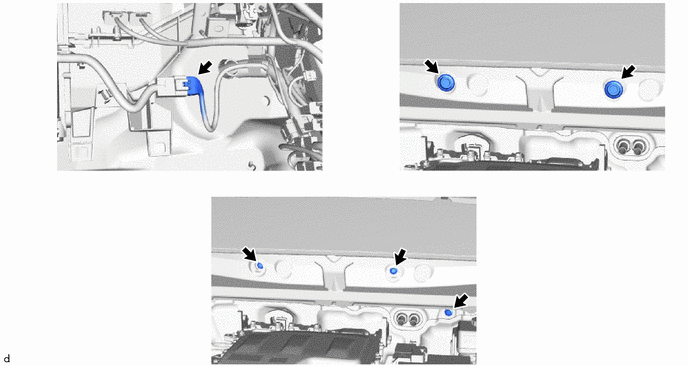

30. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR INFERIEURE

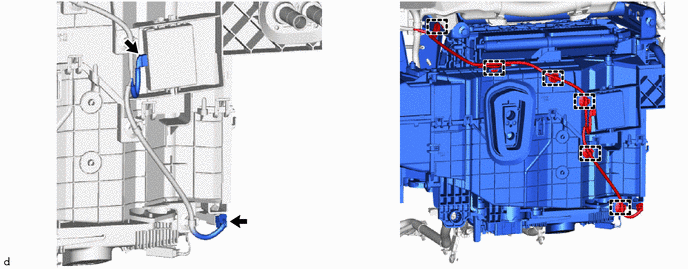

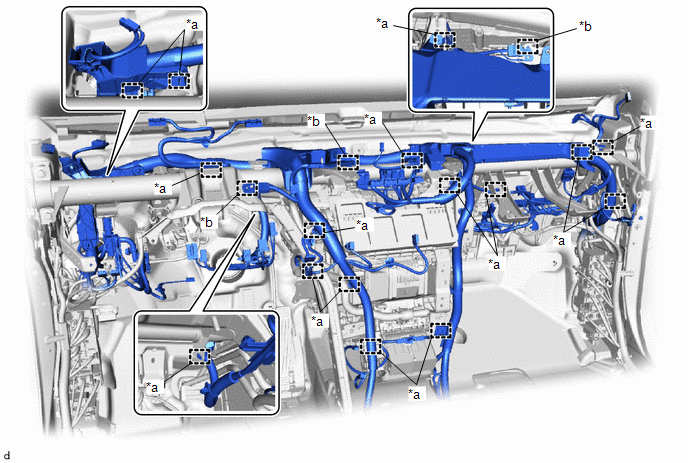

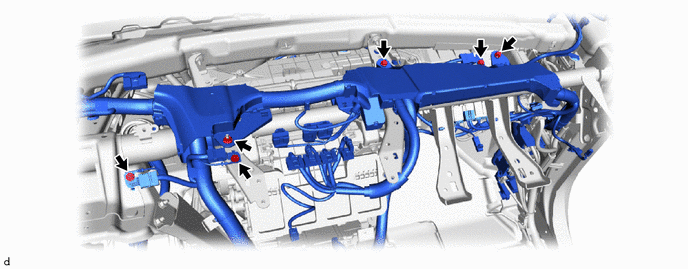

31. DEBRANCHER LE CABLE DE TABLEAU DE BORD
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
*a | Attache |
*b | Guide |
32. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1

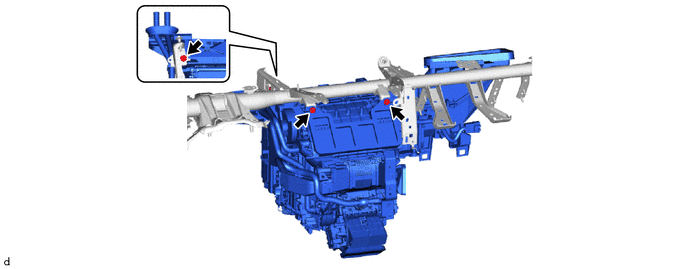

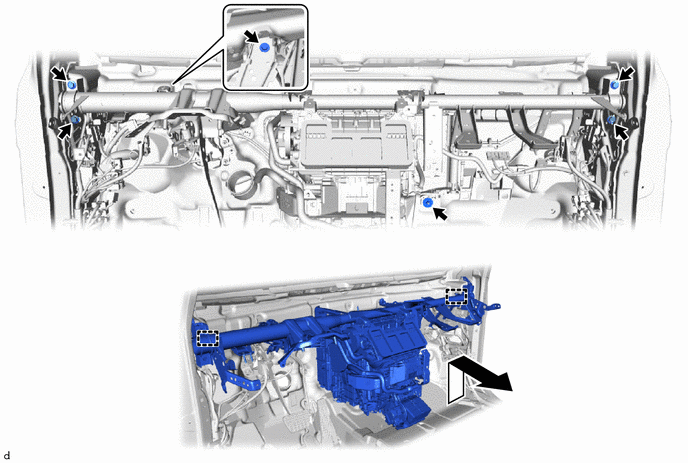

33. DEPOSER L'ENSEMBLE DE RENFORT DE TABLEAU DE BORD AVEC L'ENSEMBLE DE BLOC DE CLIMATISATION
REMARQUE:
|
34. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION

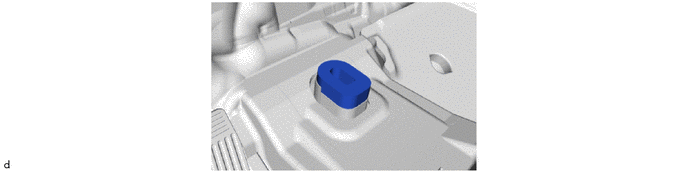

35. DEPOSER LA GARNITURE D'ETANCHEITE DE REFROIDISSEUR
REMARQUE: Lors de la repose de l'ensemble de bloc de climatisation, veiller à le remplacer par une garniture de refroidisseur neuve. Le non-respect de cette consigne peut provoquer une infiltration d'eau. |
