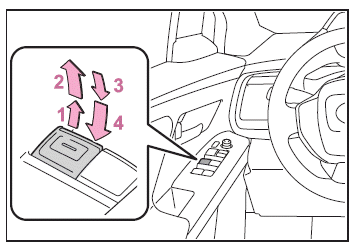

Vous pouvez commander l'ouverture et la fermeture des lève-vitres électriques avec les boutons.
*: Pour arrêter la vitre à une position intermédiaire, appuyez sur le bouton dans le sens contraire.
■ Conditions de fonctionnement des lèvevitres électriques
Le contacteur de démarrage est sur MARCHE.
■ Utilisation des lève-vitres électriques après l'arrêt du système VE
Les lève-vitres électriques restent fonctionnels pendant 45 secondes environ après que vous ayez mis le contacteur de démarrage sur ACC ou ARRÊT. Toutefois, ils sont inopérants dès lors qu'une porte avant est ouverte.
■ Protection anti-pincement
Si un objet se trouve coincé entre la vitre et son encadrement pendant la fermeture, le mouvement s'interrompt et la vitre s'ouvre légèrement.
■ Protection anti-pincement à l'ouverture
Si un objet se trouve pris entre la porte et la vitre pendant l'ouverture, la vitre s'arrête dans son mouvement.
■ Lorsque vous n'arrivez pas à ouvrir ou fermer la vitre
Lorsque la protection anti-pincement à la fermeture ou à l'ouverture ne fonctionne plus normalement, et vous n'arrivez plus à ouvrir ou fermer la vitre latérale, effectuez les opérations suivantes à l'aide du bouton de lèvevitre électrique de la porte concernée.
1. Mettez le contacteur de démarrage sur MARCHE.
2. Tirez longuement sur le bouton de lèvevitre électrique en position de fermeture par simple impulsion, et fermez complètement la vitre latérale.
3. Relâchez le bouton de lève-vitre électrique et attendez un moment; recommencez à tirer sur le bouton de lève-vitre électrique en position de fermeture par simple impulsion, et tenez-le dans cette position pendant plus de 6 secondes environ.
4. Appuyez longuement sur le bouton de lève-vitre électrique en position d'ouverture par simple impulsion. Après que la vitre latérale se soit ouverte en grand, continuez à appuyer sur le bouton pendant encore plus de 1 seconde supplémentaire.
5. Relâchez le bouton de lève-vitre électrique et attendez un moment; recommencez à appuyer sur le bouton de lèvevitre électrique en position d'ouverture par simple impulsion, et tenez-le dans cette position pendant plus de 4 secondes environ.
6. Encore une fois, tirez longuement sur le bouton de lève-vitre électrique en position de fermeture par simple impulsion.
Après que la vitre latérale se soit complètement fermée, continuez à tirer sur le bouton pendant encore plus de 1 seconde supplémentaire.
Si vous relâchez le bouton pendant la manoeuvre de la vitre, recommencez depuis le début.
Si la vitre inverse son sens de manoeuvre et refuse de se fermer ou de s'ouvrir complètement, faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.
■ Manoeuvre des vitres asservie au verrouillage des portes
*: Ces programmations doivent être personnalisées par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.
■ Signal sonore d'alerte de vitre électrique ouverte
Le signal sonore se déclenche et un message s'affiche à l'écran multifonctionnel du combiné d'instruments lorsque vous ouvrez la porte conducteur avec la vitre électrique ouverte alors que le contacteur de démarrage est sur arrêt.
■ Personnalisation
Certaines fonctions sont personnalisables.
AVERTISSEMENT
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

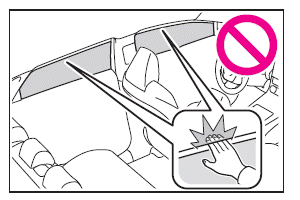

■ Fermeture des vitres
Afin d'éviter toute manipulation accidentelle, surtout par un enfant, interdisez aux enfants d'utiliser les lève-vitres électriques. Le risque existe que les enfants, ainsi que les autres passagers, se pincent une partie du corps dans le lève-vitre électrique. Par ailleurs, lorsque vous voyagez avec un enfant, il est recommandé d'utiliser le bouton de verrouillage des lève-vitres.
■ Protection anti-pincement
■ Protection anti-pincement à l'ouverture

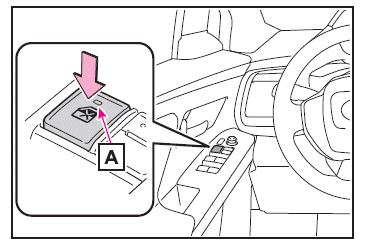

Cette fonction est conçue pour empêcher les enfants d'ouvrir et de fermer accidentellement une vitre passager.
Appuyez sur le bouton.
Le témoin indicateur A s'allume et la vitre passager est verrouillée.
Il est toujours possible d'ouvrir ou de fermer les vitres passagers au moyen du bouton situé côté conducteur, même si le bouton de verrouillage est actif.
■ Conditions de fonctionnement des lèvevitres électriques
Le contacteur de démarrage est sur MARCHE.
■ En cas de débranchement de la batterie 12 V
Le bouton de verrouillage des lève-vitres est désactivé. Si nécessaire, appuyez sur le bouton de verrouillage des lève-vitres après avoir rebranché la batterie 12 V.
