DESCRIPTION
La fonction antidémarrage compare le code ID enregistré dans l'ECU de certification (ensemble d'ECU de clé intelligente) avec le code ID de la puce de transpondeur incorporée dans le sous-ensemble d'émetteur de clé électronique.

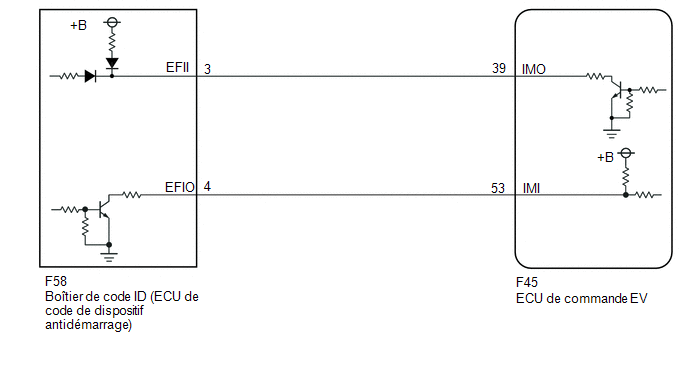

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.
Cliquer ici
Cliquer ici
CONSEIL:
Si un DTC de fonction antidémarrage ou de système de commande hybride est émis, commencer par effectuer une recherche de pannes pour le DTC de fonction antidémarrage ou de système de commande hybride.
PROCÉDURE
1. | VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble Codes Powertrain > EV > Trouble CodesRésultat:
Résultat | Passer au point |
---|---|
Les DTC ne sont pas émis |
A |
Les DTC sont émis |
B |
B | ![]() |
PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
2. | VERIFIER SI LE SYSTEME DE COMMANDE HYBRIDE DEMARRE |
(a) S'assurer que le système de commande hybride démarre au plus tard 5 secondes après la mise en position ON (READY) du contacteur d'allumage.
OK.:
Le système de commande hybride démarre normalement.
OK. | ![]() |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
3. | VERIFIER L'ECU DE COMMANDE EV (BORNE IMI ET IMO) |

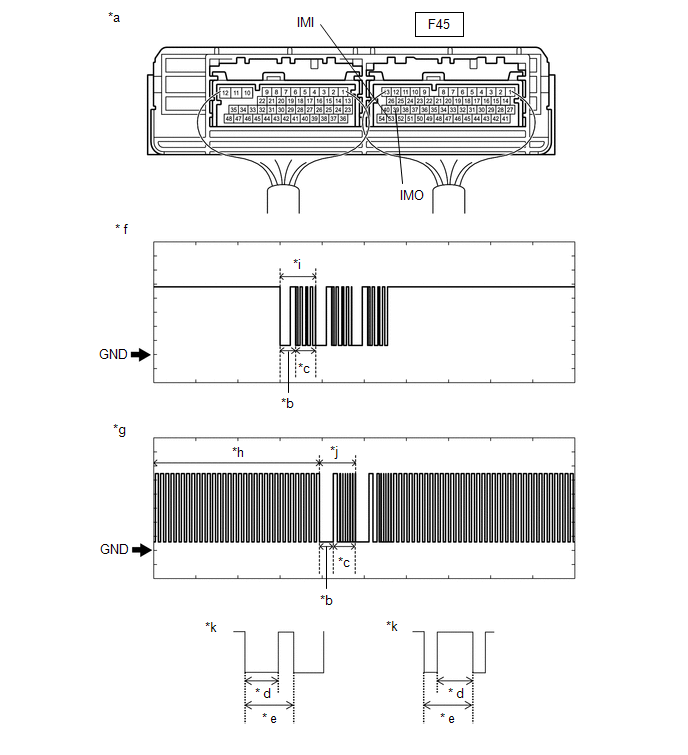

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.
*a | Pièce constitutive avec faisceau de câbles branché (ECU de commande EV) |
*b | Environ 160 ms. |
*c | Environ 270 ms. |
* d | Environ 40 ms |
* e | Environ 60 ms |
* f | Bornes IMO |
*g | Bornes IMI |
*h | Forme d'onde 1 |
*i | Forme d'onde 2 |
*j | Forme d'onde 3 |
*k | Forme d'onde 1 (détail) |
- | - |
REMARQUE:
La forme d'onde indiquée sur le schéma est un exemple donné à titre de référence uniquement. Les parasites, les cliquetis, etc. ne sont pas montrés.
OK.:
Cliquer sur Location & Routing(F45) Cliquer sur Location & Routing(F45) Cliquer sur Connector(F45) Cliquer sur Connector(F45)
Branchement du tester |
Condition | Réglage de l'appareil |
Condition spécifiée |
---|---|---|---|
F45-39 (IMO) - Masse de carrosserie |
Moins de 3 secondes après le démarrage du système de commande hybride ou moins de 3 secondes après la mise en position ON du contacteur d'allumage après le débranchement puis rebranchement du câble de la batterie auxiliaire |
2 V/DIV, 500 ms/DIV. |
Génération d'impulsions (Voir forme d'onde 2) |
F45-53 (IMI) - Masse de carrosserie |
Moins de 3 secondes après le démarrage du système de commande hybride ou moins de 3 secondes après la mise en position ON du contacteur d'allumage après le débranchement puis rebranchement du câble de la batterie auxiliaire |
2 V/DIV, 500 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 1 et 3) |
Résultat:
Résultat | Passer au point |
---|---|
Forme d'onde normale |
A |
La forme d'onde 1 n'est pas émise, ou a une forme ou une longueur d'onde anormale |
B |
La forme d'onde 2 n'est pas émise, ou a une longueur d'onde ou forme anormale |
C |
La forme d'onde 3 n'est pas émise, ou a une longueur d'onde ou forme anormale |
D |
B | ![]() |
PASSER AU POINT 6 |
C | ![]() |
REMPLACER L'ECU DE COMMANDE EV |
D | ![]() |
PASSER AU POINT 7 |
|
4. | ENREGISTRER L'ID DE COMMUNICATION D'ECU |
(a) Enregistrer les codes d'ID de communication d'ECU.
Cliquer ici
|
5. | VERIFIER SI LE SYSTEME DE COMMANDE HYBRIDE DEMARRE |
(a) Vérifier si le système de commande hybride démarre.
OK.:
Le système de commande hybride démarre normalement.
OK. | ![]() |
FIN (L'ENREGISTREMENT DE L'ID DE COMMUNICATION EST DEFECTUEUX) |
NON OK | ![]() |
REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
6. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) - ECU DE COMMANDE EV) |
(a) Débrancher le connecteur F58 du boîtier de code ID (ECU de code de dispositif antidémarrage).
(b) Débrancher le connecteur F45 de l'ECU de commande EV.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F58,F45) Cliquer sur Location & Routing(F58,F45) Cliquer sur Connector(F58) Cliquer sur Connector(F58) Cliquer sur Connector(F45) Cliquer sur Connector(F45)
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
F58-3 (EFII) - F45-39 (IMO) |
Toujours | En dessous de 1 Ω |
F58-3 (EFII) ou F45-39 (IMO) - Autres bornes et masse de carrosserie |
Toujours | 10 kΩ ou plus |
F58-4 (EFIO) - F45-53 (IMI) |
Toujours | En dessous de 1 Ω |
F58-4 (EFIO) ou F45-53 (IMI) - Autres bornes et masse de carrosserie |
Toujours | 10 kΩ minimum |
OK. | ![]() |
PASSER AU POINT 7 |
NON OK | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
7. | REMPLACER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE) |
(a) Remplacer le boîtier de code ID (ECU de code de dispositif antidémarrage) par un élément neuf.
Cliquer ici
|
8. | ENREGISTRER LE CODE DE RECONNAISSANCE |
(a) Enregistrer les codes de reconnaissance dans les ECU.
Cliquer ici
|
9. | ENREGISTRER L'ID DE COMMUNICATION D'ECU |
(a) Enregistrer les codes d'ID de communication d'ECU.
Cliquer ici
|
10. | VERIFIER SI LE SYSTEME DE COMMANDE HYBRIDE DEMARRE |
(a) Vérifier si le système de commande hybride démarre.
OK.:
Le système de commande hybride démarre normalement.
OK. | ![]() |
FIN (LE BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) ETAIT DEFECTUEUX) |
NON OK | ![]() |
PASSER AU SYSTEME DE COMMANDE HYBRIDE |
