VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(R12) Cliquer sur Location & Routing(R12) Cliquer sur Connector(R12) Cliquer sur Connector(R12)

Branchement du tester	Condition	Condition spécifiée
B-1 - B-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω
R12-2 - B-2	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
R12-4 - R12-5	Température de chauffage de siège de 25°C (77°F)	7,9 à 8,1 kΩ
R12-2 - R12-6	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
R12-1 - R12-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage d'assise de siège avant droit.

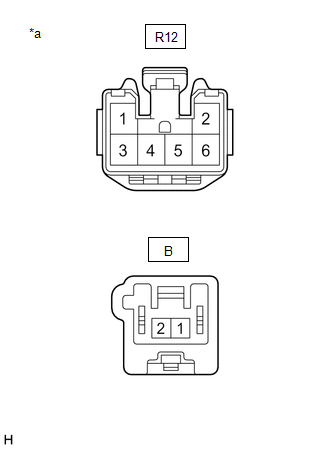

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de chauffage d'assise de siège avant droit)

2. VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(S10) Cliquer sur Location & Routing(S10) Cliquer sur Connector(S10) Cliquer sur Connector(S10)

Branchement du tester	Condition	Condition spécifiée
A-1 - A-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω
S10-2 - A-2	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
S10-4 - S10-5	Température de chauffage de siège de 25°C (77°F)	7,9 à 8,1 kΩ
S10-2 - S10-6	Température du chauffage de siège de 20°C (68°F)	En dessous de 1 Ω
S10-1 - S10-2	Température du chauffage de siège de 20°C (68°F)	3,366 à 4,114 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage d'assise de siège avant gauche.

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de chauffage d'assise de siège avant gauche)
