EMPLACEMENT DES PIECES

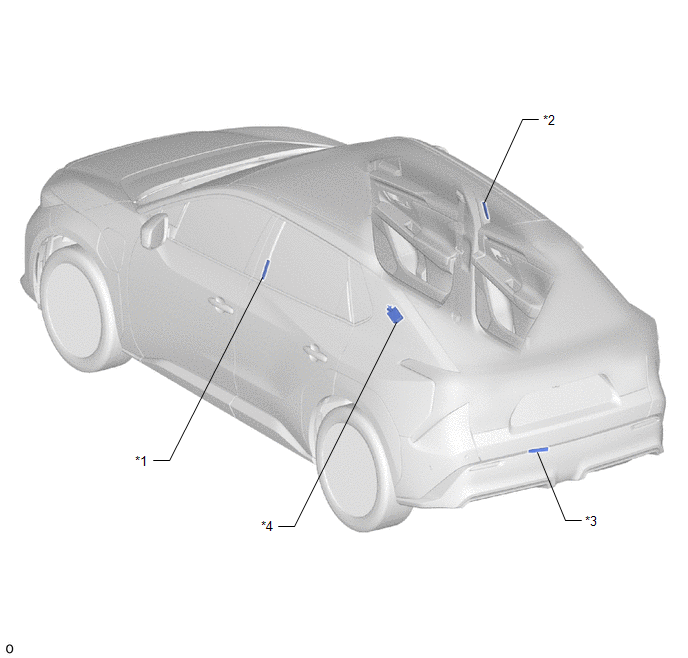

SCHEMA
|
*1 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE (POUR PORTE DU CONDUCTEUR) |
*2 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE (POUR PORTE DU PASSAGER AVANT) |
|
*3 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE BLE DE COMPARTIMENT A BAGAGES |
*4 | ENSEMBLE D'ECU DE CLE NUMERIQUE |

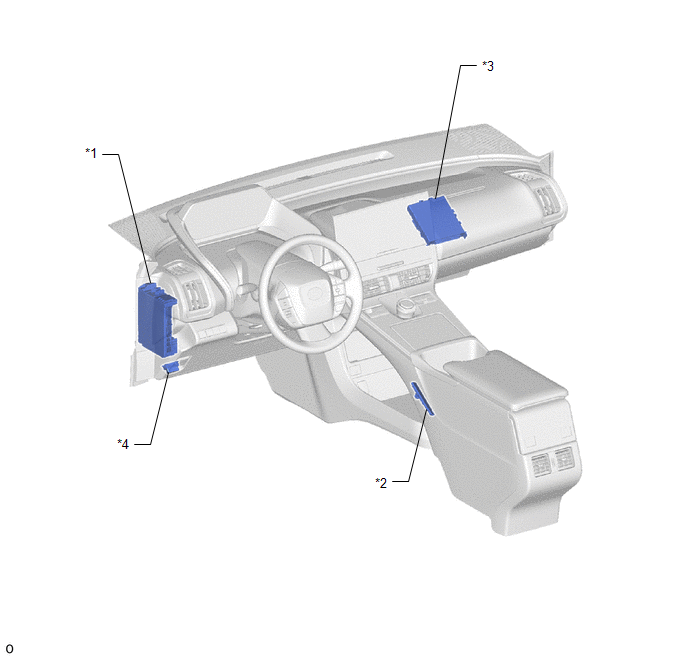

SCHEMA
|
*1 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE AM2 - FUSIBLE ECU-DCC N° 3 |
*2 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE |
|
*3 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*4 | DLC3 |
