DESCRIPTION

L'ECU de porte du réseau multiplex communique avec l'ensemble de capteur de commande de porte à ouverture mains libres via la communication LIN. Si un signal de dysfonctionnement est transmis par l'ensemble de capteur de commande d'ouverture mains libres de porte 3 fois de suite, ce DTC est enregistré.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

B220496

Dysfonctionnement interne de composant capteur d'ouverture mains libres

Signal de dysfonctionnement transmis par l'ensemble de capteur de commande d'ouverture mains libres de porte 3 fois de suite

  • Ensemble de capteur de commande de porte à ouverture mains libres
  • ECU de porte de réseau multiplex

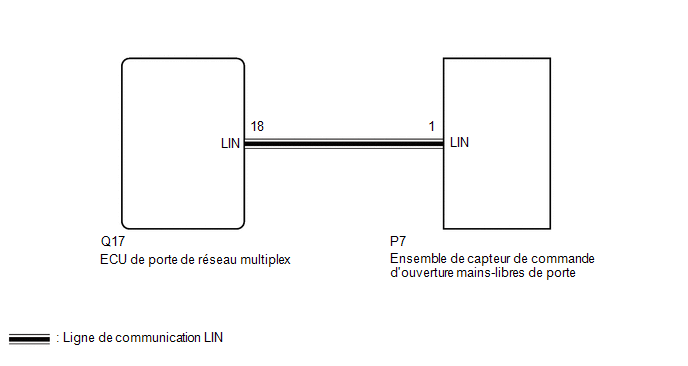

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCÉDURE

1.

EFFACER LE DTC

(a) Supprimer les DTC.

Body Electrical > Back Door > Clear DTCs

SUIVANT

2.

REPRODUIRE LE DTC

(a) Mettre le contacteur d'allumage en position ON et attendre 10 secondes minimum.

SUIVANT

3.

VERIFIER LES DTC

(a) Vérifier les DTC.

Body Electrical > Back Door > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC B220496 est émis

A

Le DTC B220496 n'est pas émis

B

A

REMPLACER L'ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES

B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
