MISE AU REBUT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement préalable à la mise au rebut peut être considéré comme un traitement de matières dangereuses.

CONSEIL:

• Procéder de la même manière pour les véhicules à LHD et pour les véhicules à RHD.
• La procédure indiquée ci-dessous concerne les véhicules à LHD.

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

• Un airbag ou un prétensionneur peut être activé au moyen de l'éléctricité statique. Pour éviter cela, veiller à toucher une surface métallique à mains nues afin d'en enlever l'électricité statique avant d'effectuer cette opération.

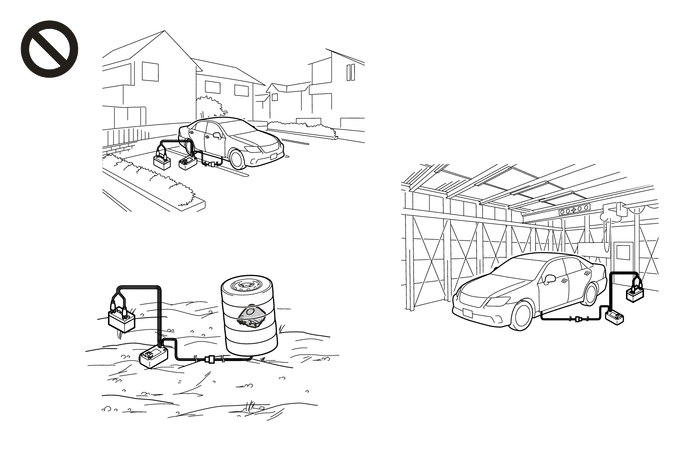

• Ne pas effectuer cette procédure dans un lieu couvert ou sur les routes en mauvais état où la sécurité ne peut pas être assurée. De même, ne pas déployer les pièces du système SRS à proximité de zones résidentielles.
• Si cette procédure est effectuée dans un lieu couvert ou sur des routes en mauvais état où la sécurité ne peut pas être assurée, il y a des risques de blessures. En outre, le bruit du déploiement crée une nuisance pour les voisins.

CONSEIL:

Avant la mise à la casse d'un véhicule équipé d'un système SRS ou la mise au rebut de l'ensemble de bouton d'avertisseur sonore, veiller à déployer au préalable l'airbag conformément à la procédure décrite ci-dessous. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service d'entretien et de réparation du distributeur.

2. MISE AU REBUT DE L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE (lorsqu'il est reposé dans le véhicule)

REMARQUE:

• Lors de la dépose de l'ensemble de bouton d'avertisseur sonore, utiliser un véhicule inutile pour déployer l'airbag.
• Veiller à respecter la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

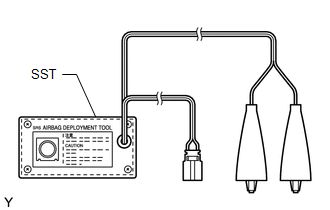

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

• Lors du déploiement de l'airbag, toujours utiliser le SST spécifié:

  Outil de déploiement d'airbag SRS

• Si la procédure est effectuée à l'aide d'un SST non défini, l'airbag risque de se déployer et d'occasionner une situation imprévue et un accident grave.

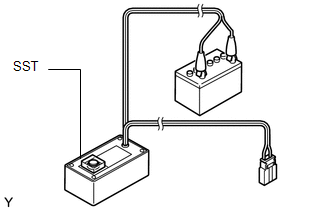

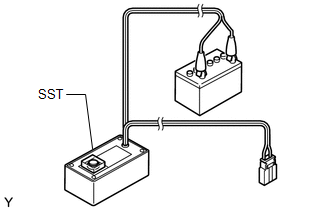

(1) Brancher le SST sur la batterie. Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

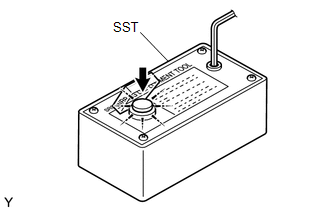

(2) Vérifier le fonctionnement du SST. Enfoncer le contacteur d'activation du SST et s'assurer que la LED du contacteur d'activation du SST s'allume. ATTENTION: Ne pas raccorder le connecteur du SST sur l'airbag avant de procéder à la vérification du SST. En cas de déploiement de l'airbag à la suite d'un dysfonctionnement du SST, un accident grave peut se produire. Si la LED s'allume lorsque le contacteur d'activation n'est pas enfoncé, le SST présente un dysfonctionnement. Remplacer le SST.

(3) Débrancher le SST de la batterie.

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Déposer le sous-ensemble de cache inférieur de colonne de direction.

Cliquer ici

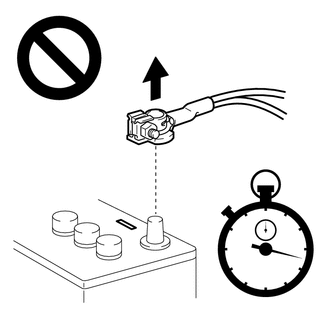

(d) Débrancher le câble de la borne négative (-) de la batterie.

• Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
• Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

ATTENTION:

Cliquer ici

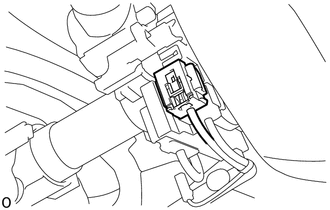

(e) Débrancher le connecteur d'airbag. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. CONSEIL: Pour consulter la section "Comment connecter ou déconnecter" le connecteur de l'airbag: Cliquer ici

(f) Poser le SST.

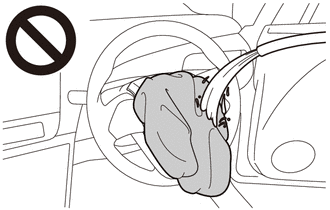

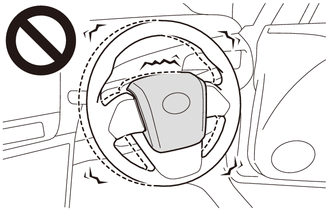

• Veiller à ne pas déployer si l'ensemble de volant et l'ensemble de bouton d'avertisseur sonore sont desserrés.
• Si le déploiement a lieu alors que l'ensemble de volant et l'ensemble de bouton d'avertisseur sonore sont desserrés, l'ensemble de volant et l'ensemble de bouton d'avertisseur sonore peuvent être projetés et provoquer de graves blessures.

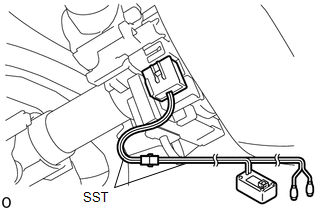

(1) Brancher le connecteur de SST sur le connecteur d'airbag du sous-ensemble de câble en spirale.

SST: 09082-00780

(2) Brancher les SST (09082-00700 et 09082-00780) en même temps.

SST: 09082-00700

REMARQUE:

Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage.

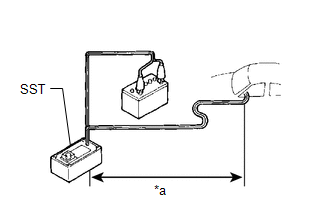

(3) Eloigner le SST à 10 m (32,8 ft.) au moins de la vitre latérale avant du véhicule.

*a 10 m (32,8 ft.) ou plus

(4) Fermer toutes les portes et fenêtres du véhicule tout en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

ATTENTION:

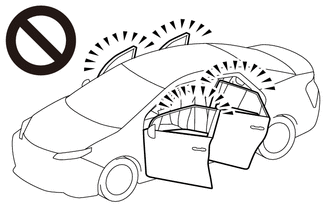

• Ne pas déployer lorsque toutes les portes et les vitres sont ouvertes.
• Si déployé avec toutes les portes et les vitres ouvertes, des gaz et des poussières risquent de pénétrer dans les yeux ou d'être inhalés.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(5) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

(g) Déployer l'airbag.

(1) S'assurer que personne ne se trouve à l'intérieur du véhicule ou dans un rayon de 10 m (32,8 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST et procéder au déploiement de l'airbag.

ATTENTION:

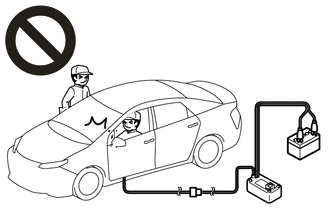

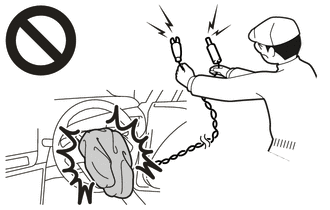

• Ne pas déployer si des personnes se trouvent à l'intérieur ou à proximité du véhicule.
• En cas de déploiement avec des personnes à l'intérieur ou à proximité du véhicule, de graves blessures peuvent survenir.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Déposer l'ensemble de bouton de klaxon.

Cliquer ici

ATTENTION:

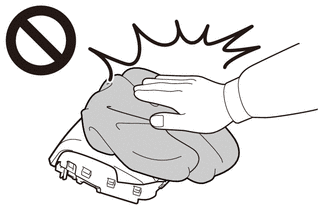

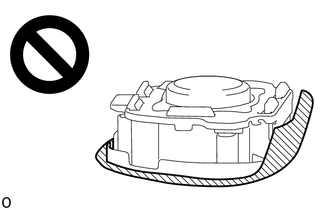

• L'ensemble de bouton de klaxon est brûlant après le déploiement de l'airbag; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• attendre au moins 30 minutes pour éviter les brûlures.

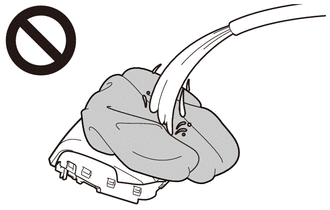

• Ne pas verser d'eau ou toute autre substance sur un ensemble de bouton d'avertisseur sonore avec airbag déployé.
• Si de l'eau est appliquée sur l'ensemble de bouton d'avertisseur sonore juste après le déploiement, la vapeur risque d'entraîner des brûlures.

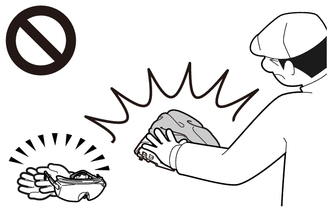

• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de bouton d'avertisseur sonore déployé.

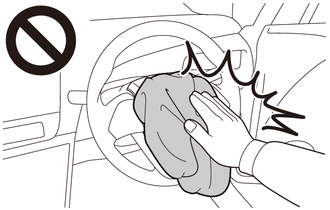

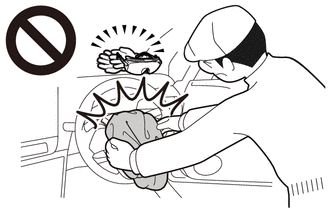

• Si l'ensemble de bouton d'avertisseur sonore est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Après la dépose, enfermer rapidement l'ensemble de bouton d'avertisseur sonore dans un sac en plastique.

(i) Mettre au rebut l'ensemble de bouton de klaxon.

(1) Mettre l'ensemble de bouton de klaxon dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les réglementations locales en vigueur.

ATTENTION:

• L'ensemble de bouton de klaxon est brûlant après le déploiement de l'airbag; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou toute autre substance sur un ensemble de bouton d'avertisseur sonore avec airbag déployé.
• Si de l'eau est appliquée sur l'ensemble de bouton d'avertisseur sonore juste après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de bouton d'avertisseur sonore déployé.
• Si l'ensemble de bouton d'avertisseur sonore est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.

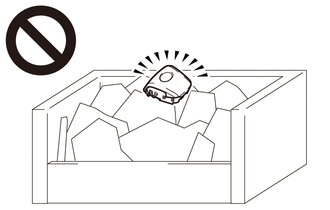

• Ne jamais mettre au rebut un ensemble de bouton de klaxon avec un airbag non déployé.
• Si un ensemble de bouton d'avertisseur sonore non déployé est déposé est mis au rebut pour quelque raison que ce soit, des blessures peuvent se produire.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

3. MISE AU REBUT DE L'ENSEMBLE DE BOUTON DE KLAXON (lorsqu'il n'est pas reposé dans le véhicule)

REMARQUE:

Veiller à respecter la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

• Lors du déploiement de l'airbag, toujours utiliser le SST spécifié:

  Outil de déploiement d'airbag SRS

• Si la procédure est effectuée à l'aide d'un SST non défini, l'airbag risque de se déployer et d'occasionner une situation imprévue et un accident grave.

(1) Brancher le SST sur la batterie. Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

(2) Vérifier le fonctionnement du SST. Enfoncer le contacteur d'activation du SST et s'assurer que la LED du contacteur d'activation du SST s'allume. ATTENTION: Ne pas raccorder le connecteur du SST sur l'airbag avant de procéder à la vérification du SST. En cas de déploiement de l'airbag à la suite d'un dysfonctionnement du SST, un accident grave peut se produire. Si la LED s'allume lorsque le contacteur d'activation n'est pas enfoncé, le SST présente un dysfonctionnement. Remplacer le SST.

(3) Débrancher le SST de la batterie.

(b) Se reporter aux Mesures de précaution.

Cliquer ici

(c) Déposer l'ensemble de bouton d'avertisseur sonore.

Cliquer ici

ATTENTION:

• Avant de déposer l'ensemble de bouton d'avertisseur sonore, attendre au moins 60 secondes après avoir mis le contacteur d'allumage en position OFF et avoir débranché le câble de la borne négative (-) de la batterie auxiliaire.
• Lors du stockage de l'ensemble de bouton d'avertisseur sonore, veiller à ce que le côté déploiement soit orienté vers le haut.

Côté déploiement

(d) Poser le SST.

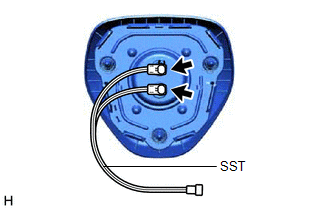

(1) Brancher le SST sur l'ensemble de bouton d'avertisseur sonore. SST: 09082-00840

(e) A l'aide d'un câble torsadé, attacher l'ensemble de bouton de klaxon sur un pneu et un jeu de roues non utilisés.

Fil:

Surface de coupe transversale du câble strié

1,25 mm2 (0,0019 po2) ou plus

ATTENTION:

Si le câble est trop fin ou si un autre objet est utilisé pour arrimer l'ensemble de bouton d'avertisseur sonore, il risque de se casser net lors du déploiement de l'airbag. Utiliser toujours un fil pour véhicule d'une section d'au moins 1,25 mm2 (0,0019 po2).

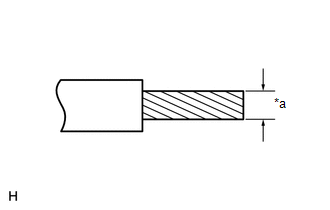

*a	Diamètre du câble
	Zone de coupe transversale de partie striée du câble

CONSEIL:

Pour calculer la surface de la coupe transversale du câble strié:

Surface = 3,14 x (diamètre)2 / 4

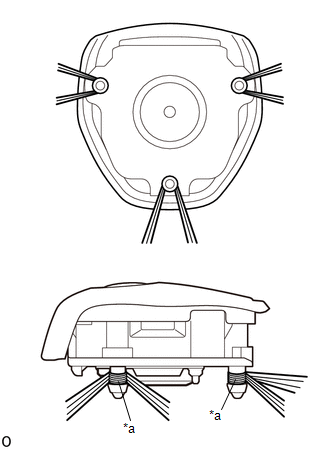

(1) Enrouler les 3 câbles au moins 2 fois chacun autour de chaque anneau.

ATTENTION:

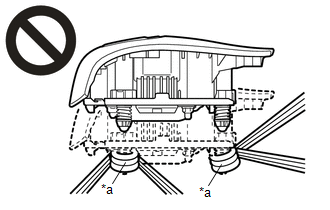

• Pour entourer le faisceau de câble, s'assurer de l'absence de tout jeu.
• Si le faisceau de câbles est enroulé sans être serré, l'ensemble de bouton d'avertisseur sonore déployé et le pneu peuvent être éparpillés et provoquer de graves blessures.

*a	Eliminer tout jeu

*a	2 fois ou plus

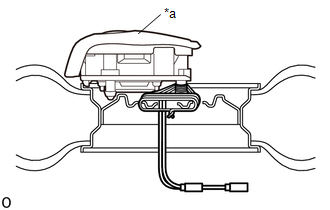

(2) Poser l'ensemble de bouton de klaxon sur un ensemble pneu-roue non utilisé, côté déploiement de l'airbag vers le haut. Attacher séparément les côtés gauche et droit de l'ensemble de bouton d'avertisseur sonore à la roue, via les orifices d'écrou de moyeu. Placer le connecteur du SST de sorte qu'il pende par l'orifice de moyeu de la roue.

*a	Côté déploiement

ATTENTION:

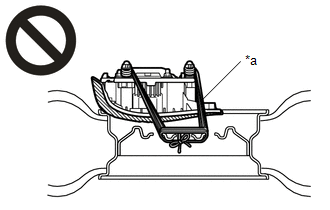

• Ne pas reposer l'ensemble de bouton d'avertisseur sonore avec le côté déploiement orienté vers le disque de roue.
• Lors de la fixation de l'ensemble de bouton d'avertisseur sonore, veiller à ce qu'il y ait pas de jeu dans le faisceau de câbles.
• Si le côté déploiement est orienté vers le disque de roue ou si le faisceau de câbles est enveloppé sans être serré, l'ensemble de bouton d'avertisseur sonore déployé et le pneu peuvent être éparpillés et provoquer de graves blessures.

*a	Eliminer tout jeu
	Côté déploiement

REMARQUE:

Les pneus et roues pourraient être endommagés par le déploiement de l'airbag, veiller en conséquence à utiliser des pneus et roues n'ayant plus d'utilité.

(f) Poser le SST.

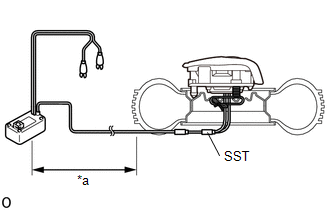

(1) Brancher les SST (09082-00700 et 09082-00830) en même temps. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur de la jante.

*a 10 m (32,8 ft.) ou plus

(2) Eloigner le SST d'au moins 10 m (32,8 ft.) de l'airbag arrimé à la roue.

(g) Couvrir l'ensemble de bouton de klaxon (à l'aide d'une boîte en carton).

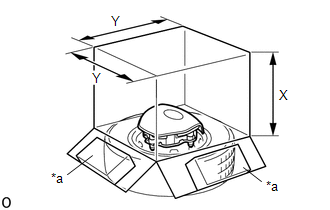

(1) Couvrir l'ensemble de bouton d'avertisseur sonore à l'aide d'une boîte en carton.

*a Poids

(2) Placer des poids dans la boîte en carton dans 4 endroits avec un total d'au moins 190 N (19 kg, 42,7 lb).

Taille minimum de la boîte en carton:

X

460 mm (1,51 po)

Y

650 mm (2,13 po)

REMARQUE:

• Si la dimension Y de la boîte en carton dépasse le diamètre de la roue avec pneu sur laquelle est attaché l'ensemble de bouton d'avertisseur sonore, la dimension X doit être la suivante.

  X = 460 mm (1,51 pi) + largeur du pneu

• Si une boîte en carton utilisée est plus petite que la taille prescrite, il est possible qu'elle soit cassée par le choc provoqué lors du déploiement de l'airbag.

(h) Couvrir l'ensemble de bouton d'avertisseur sonore (avec des pneus).

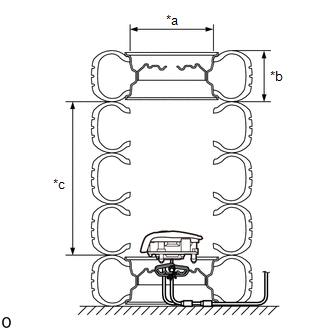

(1) Placer au moins 3 pneus sans roue sur le système de roue et pneu auquel est attaché l'ensemble de bouton d'avertisseur sonore.

*a Diamètre intérieur *b Largeur *c Pneus (3 minimum)

(2) Placer un système de pneu et roue dans la partie supérieure.

Dimension minimum du pneu:

Largeur

185 mm (7,28 po)

Diamètre intérieur

360 mm (1,18 po)

ATTENTION:

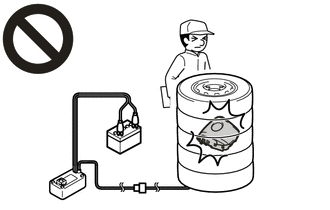

Ne pas utiliser de pneus montés sur roue, sauf celui du dessus et celui du dessous.

REMARQUE:

• Les pneus et roues pourraient être endommagés par le déploiement de l'airbag, veiller en conséquence à utiliser des pneus et roues non utilisés.
• Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager.

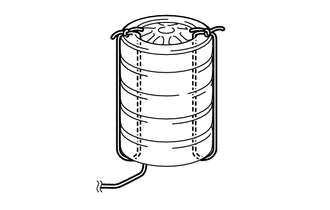

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag.

(i) Déployer l'airbag.

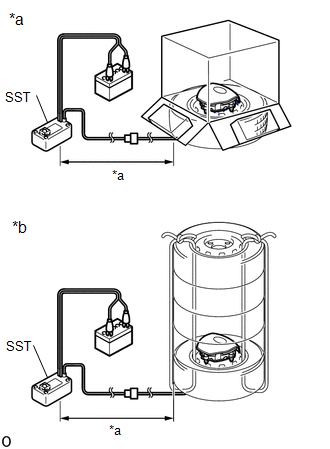

(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

*a A l'aide d'une boîte en carton *b Utilisation de pneus *a 10 m (32,8 ft.) ou plus

(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) de la roue à laquelle l'ensemble de bouton d'avertisseur sonore est attaché.

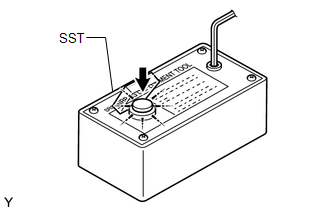

(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

ATTENTION:

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.

CONSEIL:

L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(j) Mettre au rebut l'ensemble de bouton de klaxon.

ATTENTION:

• L'ensemble de bouton de klaxon est brûlant après le déploiement de l'airbag; éviter donc de le toucher dans les 30 minutes minimum qui suivent.
• attendre au moins 30 minutes pour éviter les brûlures.
• Ne pas verser d'eau ou toute autre substance sur un ensemble de bouton d'avertisseur sonore avec airbag déployé.
• Si de l'eau est appliquée sur l'ensemble de bouton d'avertisseur sonore juste après le déploiement, la vapeur risque d'entraîner des brûlures.
• Toujours porter des gants et des lunettes de protection lors de la manipulation d'un ensemble de bouton d'avertisseur sonore déployé.
• Si l'ensemble de bouton d'avertisseur sonore est touché sans porter des gants et des lunettes de protection, les parties chaudes peuvent provoquer des brûlures et des poussières risquent de pénétrer dans les yeux.
• Ne jamais mettre au rebut un ensemble de bouton de klaxon avec un airbag non déployé.
• Si un ensemble de bouton d'avertisseur sonore non déployé est déposé est mis au rebut pour quelque raison que ce soit, des blessures peuvent se produire.
• Toujours se laver les mains à l'eau une fois l'opération terminée.

(1) Déposer l'ensemble de bouton d'avertisseur sonore du pneu et du jeu de pneus.

(2) Mettre l'ensemble de bouton d'avertisseur sonore dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les réglementations locales en vigueur.
