DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de batterie d'alimentation EV, sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces
Remplacement de pièce ou procédure |
Procédures à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Remplacement de l'ensemble de batterie d'alimentation EV |
| Les informations relatives à l'état de la batterie EV ne peuvent pas être mises à jour |
|
ATTENTION:
Cliquer ici
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
---|---|---|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
CONSEIL:
Lors de la mise au rebut d'un ensemble de batterie de traction, s'assurer de le retourner à un agent de collecte autorisé capable de le manipuler en toute sécurité. Si l'ensemble de batterie de traction est retourné par la voie indiquée par le fabricant, il sera renvoyée correctement et en toute sécurité par un agent de collecte autorisé.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

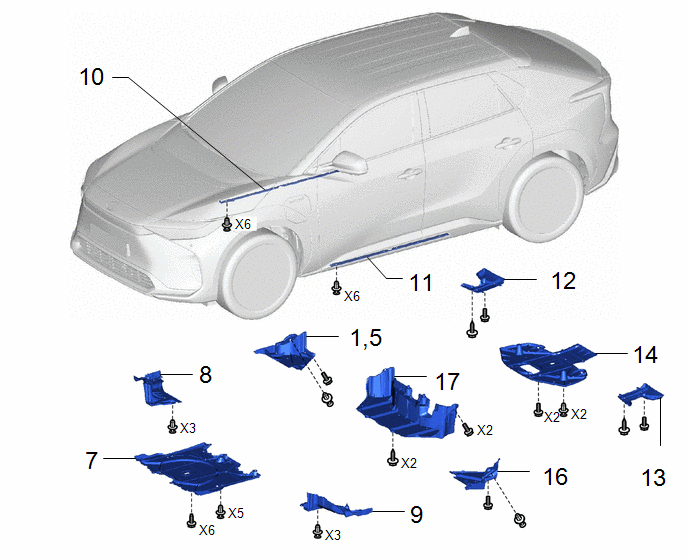

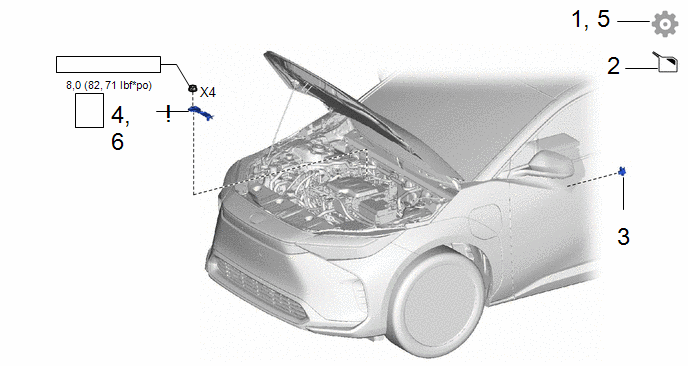

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | RELEVER LA VALEUR A L'AIDE DU GTS |
- | - |
- |
|
2 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
3 |
SERVICE PLUG (PRISE DE SERVICE) |
G3834 | - |
- | - |
4 | DEPOSER LE CACHE DE BORNE N° 2 |
G9732 |
|
- | - |
5 | VERIFIER LA TENSION DE LA BORNE |
- | - |
- |
|
6 | REPOSER LE CACHE DE BORNE N° 2 |
G9732 |
|
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
7 | SABOT DE PROTECTION DE MOTEUR N° 2 |
51442D | - |
- | - |
8 | CACHE DE PLANCHER AVANT DROIT |
58165C | - |
- | - |
9 | CACHE DE PLANCHER AVANT GAUCHE |
58166A | - |
- | - |
10 | ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE DROIT |
75850A | - |
- | - |
11 | ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE GAUCHE |
75860A | - |
- | - |
12 | PROTECTION N° 1 DE SUPPORT DE DIFFERENTIEL |
52383E | - |
- | - |
13 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
52384C | - |
- | - |
14 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
53661B | - |
- | - |
1,5 | CACHE DE LONGERON DE PLANCHER ARRIERE DROIT |
57627D | - |
- | - |
16 | CACHE DE LONGERON DE PLANCHER ARRIERE GAUCHE |
57628C | - |
- | - |
17 | CACHE INFERIEUR DE PLANCHER N° 3 |
58167L | - |
- | - |

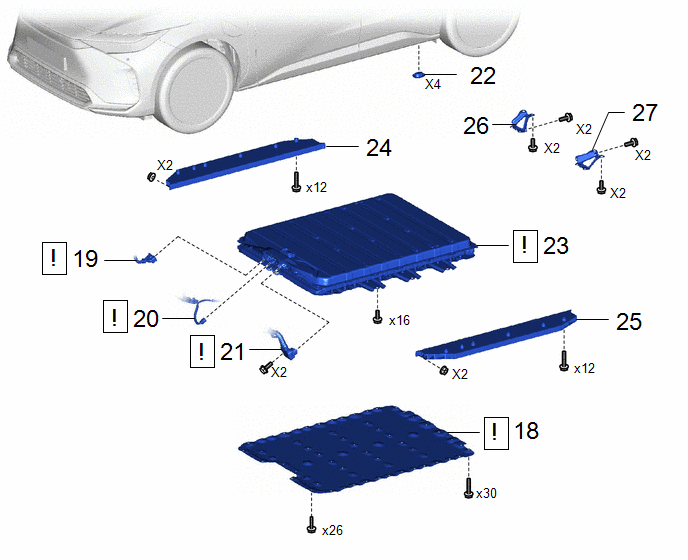

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
18 | COUVERCLE DE BOITIER DE BATTERIE |
58219D |
|
- | - |
19 | CABLE PRINCIPAL DE COMPARTIMENT MOTEUR |
82115 |
|
- | - |
20 | CABLE D'INVERSEUR DE PRISE HV |
821H4 |
|
- | - |
21 | CABLE INFERIEUR DE PLANCHER |
821H1 |
|
- | - |
22 | BOUCHON D'ORIFICE |
- | - |
- | - |
23 | ENSEMBLE DE BATTERIE D'ALIMENTATION EV |
G9510B |
|
- | - |
24 | RENFORT DE PANNEAU DE PLANCHER CENTRAL DROIT N° 1 |
58213G | - |
- | - |
25 | RENFORT DE PANNEAU DE PLANCHER CENTRAL GAUCHE N° 1 |
58214D | - |
- | - |
26 | SOUS-ENSEMBLE DE RENFORT DE PANNEAU DE PLANCHER ARRIERE DROIT |
58035B | - |
- | - |
27 | SOUS-ENSEMBLE DE RENFORT DE PANNEAU DE PLANCHER ARRIERE GAUCHE |
58036A | - |
- | - |
PROCÉDURE

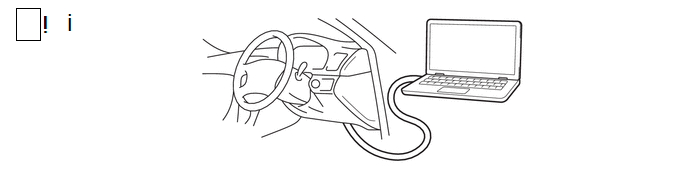

1. RELEVER LA VALEUR A L'AIDE DU GTS
(1) Sélectionner les menus suivants: Powertrain / HV supply battery assembly / Data List / Hybrid/EV Battery Temperature 1 to 33.
Powertrain > EV Battery > Data List
Affichage du tester |
---|
Hybrid/EV Battery Temperature 1 |
Hybrid/EV Battery Temperature 2 |
Hybrid/EV Battery Temperature 3 |
Hybrid/EV Battery Temperature 4 |
Hybrid/EV Battery Temperature 5 |
Hybrid/EV Battery Temperature 6 |
Hybrid/EV Battery Temperature 7 |
Hybrid/EV Battery Temperature 8 |
Hybrid/EV Battery Temperature 9 |
Hybrid/EV Battery Temperature 10 |
Hybrid/EV Battery Temperature 11 |
Hybrid/EV Battery Temperature 12 |
Hybrid/EV Battery Temperature 13 |
Hybrid/EV Battery Temperature 14 |
Hybrid/EV Battery Temperature 15 |
Hybrid/EV Battery Temperature 16 |
Hybrid/EV Battery Temperature 17 |
Hybrid/EV Battery Temperature 18 |
Hybrid/EV Battery Temperature 19 |
Hybrid/EV Battery Temperature 20 |
Hybrid/EV Battery Temperature 21 |
Hybrid/EV Battery Temperature 22 |
Hybrid/EV Battery Temperature 23 |
Hybrid/EV Battery Temperature 24 |
Hybrid/EV Battery Temperature 25 |
Hybrid/EV Battery Temperature 26 |
Hybrid/EV Battery Temperature 27 |
Hybrid/EV Battery Temperature 28 |
Hybrid/EV Battery Temperature 29 |
Hybrid/EV Battery Temperature 30 |
Hybrid/EV Battery Temperature 31 |
Hybrid/EV Battery Temperature 32 |
Hybrid/EV Battery Temperature 33 |
2. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)
Cliquer ici
3. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN
Cliquer ici
4. DEPOSER LE CACHE DE BORNE N° 2
![]() |
Cliquer ici |
5. VERIFIER LA TENSION DE LA BORNE
Cliquer ici
6. REPOSER LE CACHE DE BORNE N° 2
![]() |
Cliquer ici |

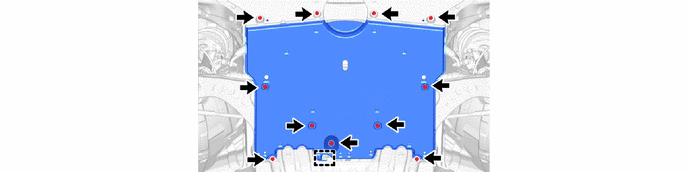

7. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

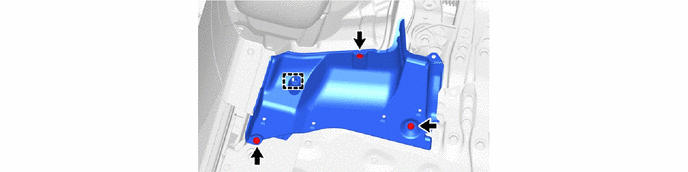

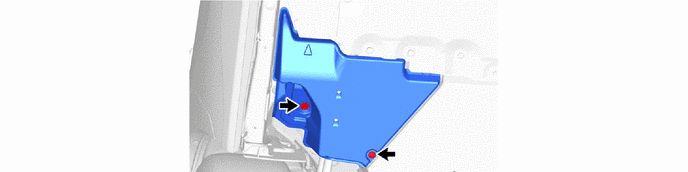

8. DEPOSER LE CACHE DE PLANCHER AVANT DROIT
9. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE
(a) Procéder de la même manière que pour le côté droit.

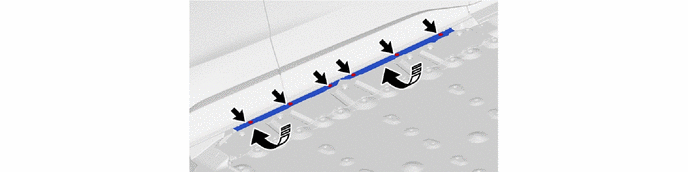

10. DEBRANCHER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE DROIT
11. DEBRANCHER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE GAUCHE
(a) Procéder de la même manière que pour le côté droit.

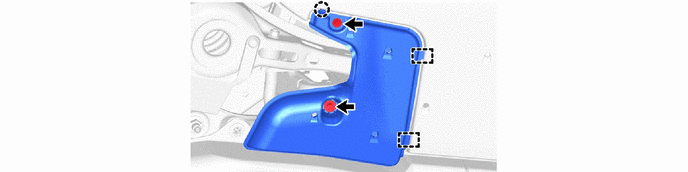

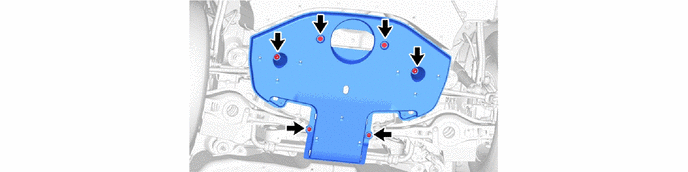

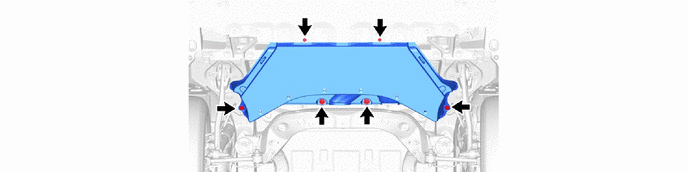

12. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1
13. DEPOSER LA PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2
(a) Déposer de la même manière que pour la protection de support de différentiel n° 1.
14. DEPOSER LE CACHE DE RENFORT DE SUSPENSION ARRIERE
15. DEPOSER LE CACHE DE TRAVERSE DE PLANCHER ARRIERE DROITE
16. DEPOSER LE CACHE DE LONGERON DE PLANCHER ARRIERE GAUCHE
(a) Procéder de la même manière que pour le côté droit.
17. DEPOSER LE CACHE INFERIEUR DE PLANCHER N° 3

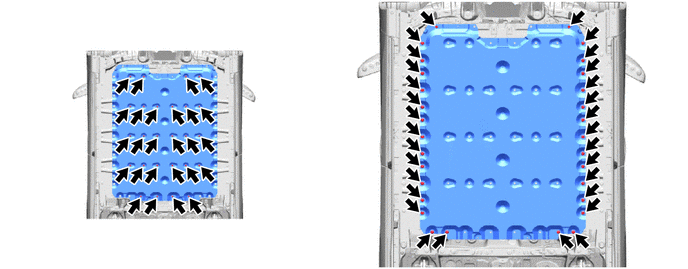

18. DEPOSER LE COUVERCLE DE BOITIER DE BATTERIE
![]() |
CONSEIL: Effectuer cette procédure uniquement lorsque le remplacement du couvercle de boîtier de batterie est nécessaire. |

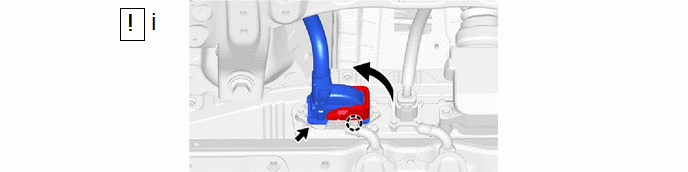

19. DEPOSER LE CABLE PRINCIPAL DE COMPARTIMENT MOTEUR
![]() |
ATTENTION: Porter des gants isolants. |
(1) Déplacer le levier de verrouillage tout en appuyant sur le verrou du connecteur, et débrancher le connecteur du câble principal de compartiment moteur.
REMARQUE:

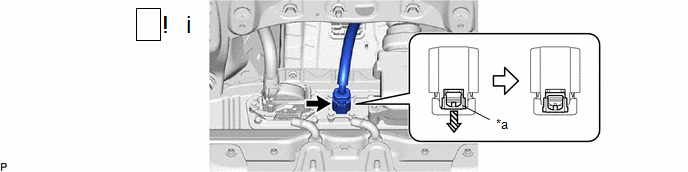

20. DEBRANCHER LE CABLE D'INVERSEUR DE PRISE HV
![]() |
ATTENTION: Porter des gants isolants. |
*a | Serrure de couleur verte |
- | - |
![]() |
Glisser | - |
- |

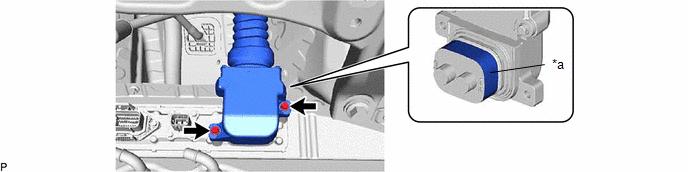

(1) A l'aide d'un tournevis, faire glisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, pour le libérer et débrancher le câble d'inverseur de prise HV.
21. DEBRANCHER LE CABLE SOUS PLANCHER
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
- | - |
22. DEPOSER LE BOUCHON D'ORIFICE
23. DEPOSER L'ENSEMBLE DE BATTERIE D'ALIMENTATION EV
![]() |
ATTENTION:

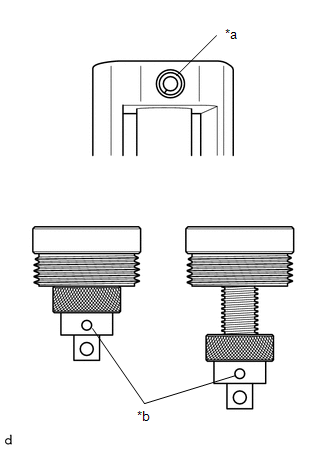

CONSEIL: S'assurer que la goupille (*a) et la vis de réglage (*b) ne dépassent pas du SST. ![]() |
*a | SST A |
*b | SST B |
SST: 09893-72010
SST: 09893-72020
SST: 09893-07010
SST: 09893-07020
SST: 09893-07030
SST: 09893-07040

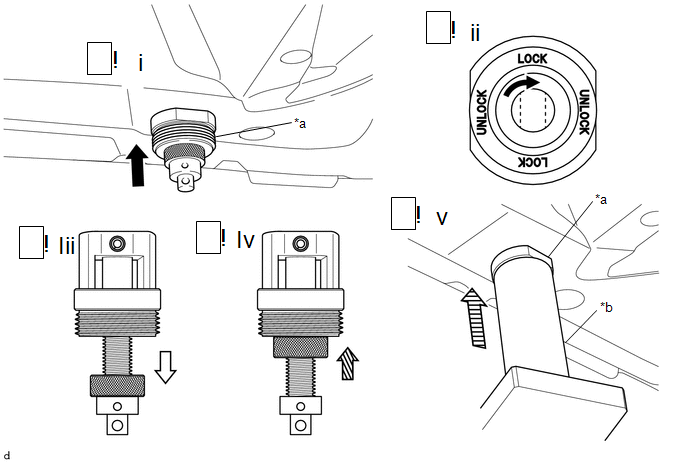

(1) Introduire le SST (A) dans la zone de pose du cache d'orifice de visite.
(2) Faire tourner la position de l'orifice lorsque la corde est passée à travers jusqu'à la position LOCK.
(3) Abaisser le SST (A).
CONSEIL:
Abaisser l'écrou moleté jusqu'à la position la plus basse et le laisser dans cette position.
(4) Soulever l'écrou moleté jusqu'à ce qu'il touche la position la plus élevée.
CONSEIL:
S'assurer que l'écrou moleté est complètement attaché.
(5) Poser le SST (B) sur le SST (A).
CONSEIL:
Si le SSB (B) est trop serré, il devient difficile de le déposer. Le fixer alors manuellement juste assez pour s'assurer qu'il ne se détache pas.

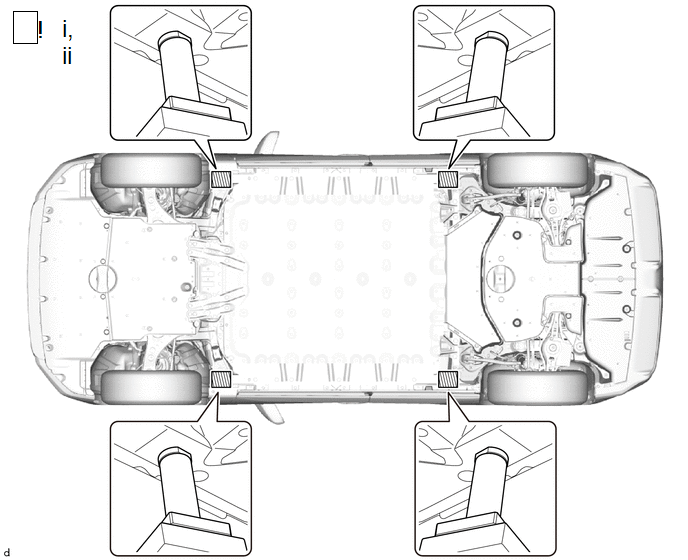

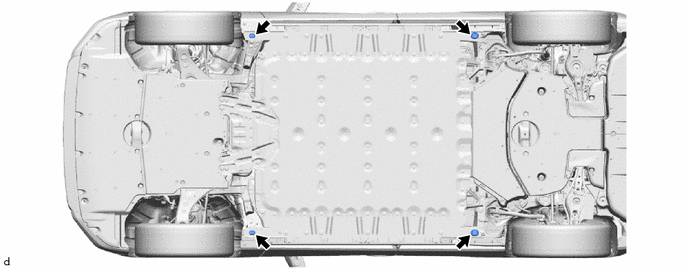

(1) Abaisser le véhicule et amener la position du bras de levage dans la position indiquée sur le schéma.
(2) Soulever le véhicule et s'assurer que la partie fixation se trouve sur le SST.
*a | Bloc en bois |
*b | Zone de soutien |
(1) A l'aide d'un support de dispositif de levage du moteur, l'ensemble de batterie d'alimentation EV, comme indiqué sur le schéma.

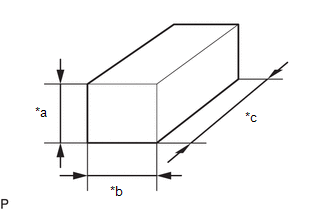

CONSEIL:
*a |
Hauteur 100 mm (3,937 po) |
*b |
Largeur 100 mm (3,937 po) |
*c |
Longueur 1000 mm (39,37 po) |

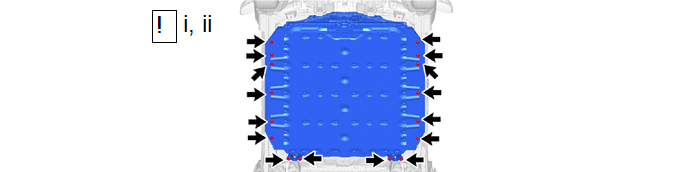

(1) Déposer les 16 boulons.
(2) Abaisser lentement le dispositif de levage du moteur pour déposer l'ensemble de batterie d'alimentation EV.

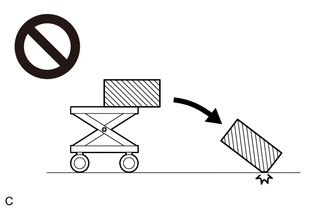

REMARQUE:
Veiller à ne pas laisser tomber l'ensemble de batterie d'alimentation EV.

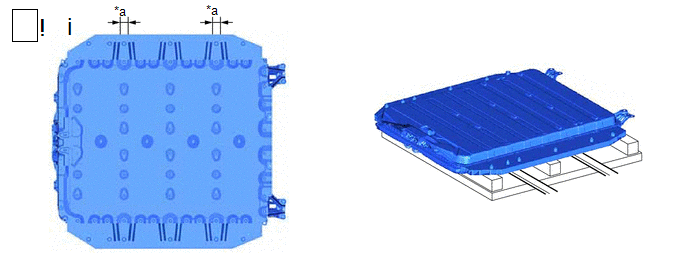

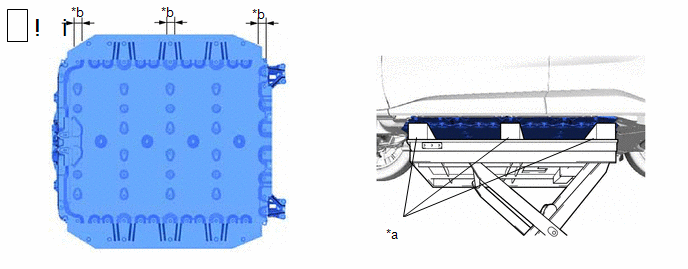

(e) Lors de l'utilisation d'un dispositif de levage à fourche, etc.:
*a | Zone de soutien |
- | - |
(1) Soutenir la position avec le dispositif de levage à fourche, etc., abaisse r l'ensemble de batterie d'alimentation EV du dispositif de levage du moteur.

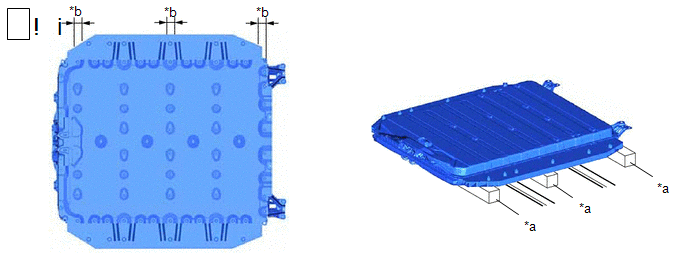

(f) Lors de l'utilisation d'un dispositif de levage à fourche, etc.:
*a | Bloc en bois |
*b | Zone de soutien |
(1) Soutenir la position avec le bloc de bois et abaisser l'ensemble de batterie d'alimentation EV.
REMARQUE:

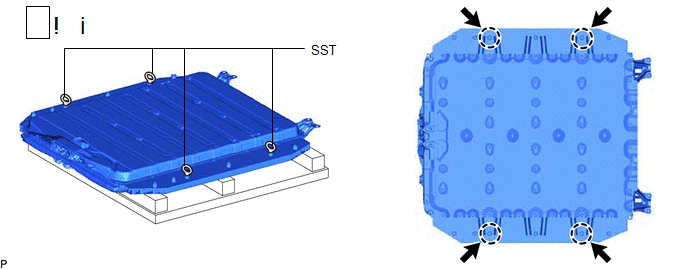

(g) A l'aide du SST:
(1) Installer le SST à l'endroit indiqué dans l'illustration.
SST: 09893-42040
(h) A l'aide du SST:

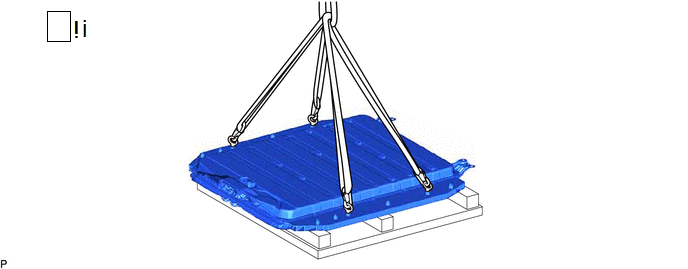

(1) A l'aide de 4 crochets, de 4 élingues de ceinture et d'un palan à chaîne, hisser l'ensemble de batterie d'alimentation EV.
REMARQUE:

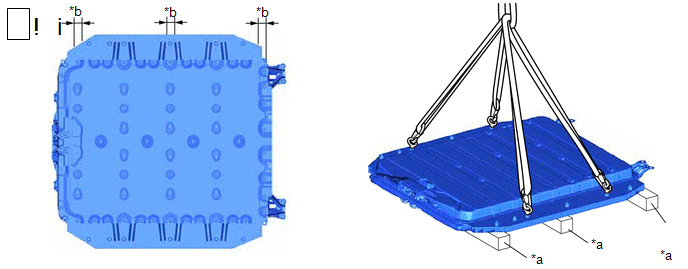

(i) A l'aide du SST:
*a | Bloc en bois |
*b | Zone de soutien |
(1) Soutenir la position avec le bloc de bois et abaisser l'ensemble de batterie d'alimentation EV.
REMARQUE:

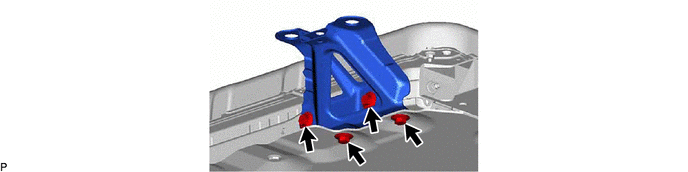

24. DEPOSER LE RENFORT DE PLANCHER CENTRAL DROIT N° 1
25. DEPOSER LE RENFORT DE PLANCHER CENTRAL GAUCHE N° 1
(a) Procéder de la même manière que pour le côté droit.

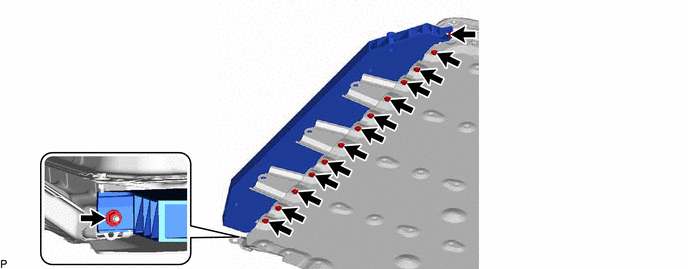

26. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PANNEAU DE PLANCHER ARRIERE DROIT
27. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PANNEAU DE PLANCHER ARRIERE GAUCHE
(a) Procéder de la même manière que pour le côté droit.
