Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

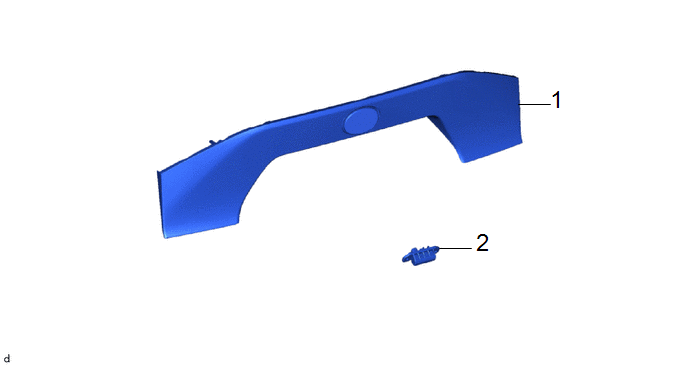

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
2 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
84840G | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici

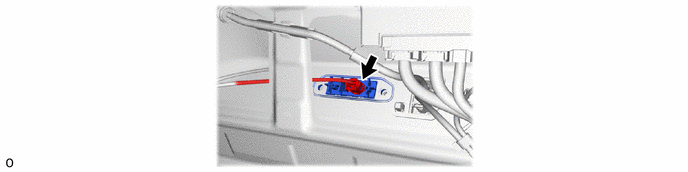

2. DEPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE
Verification
VERIFICATION
PROCÉDURE

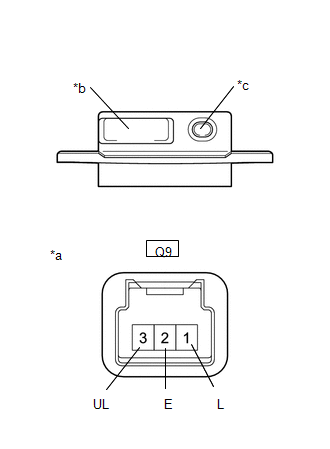

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE (avec porte de coffre électrique)
(a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(Q9) Cliquer sur Location & Routing(Q9) Cliquer sur Connector(Q9) Cliquer sur Connector(Q9)
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'ouverture de porte de coffre. |
|

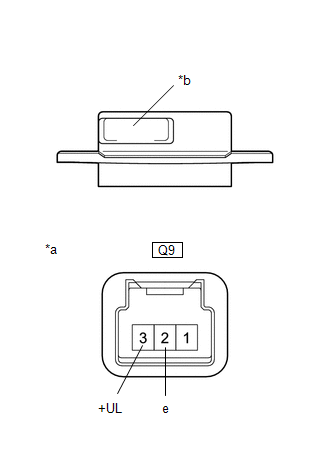

2. VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE (sans porte de coffre électrique)
(a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(Q9) Cliquer sur Location & Routing(Q9) Cliquer sur Connector(Q9) Cliquer sur Connector(Q9)
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'ouverture de porte de coffre. |
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
84840G | - |
- | - |
2 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE
2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici
