Les pages qui suivent vous expliquent la procédure à suivre pour recharger la batterie de traction avec un câble de recharge CA.

Lorsque vous utilisez un chargeur CA, veillez à consulter les instructions d'utilisation de ce dernier.

Lorsque vous avez enregistré un calendrier de recharge, veillez à activer l'option "Charger mntnt" avant de recharger.

NOTE

■ Lorsque vous utilisez le câble de recharge CA et les parties afférentes

Pour éviter d'abîmer les organes liés à la recharge CA, respectez les précautions suivantes.

■ Prise de recharge CA

Ne pas démonter, réparer ou modifier la prise de recharge CA. Lorsque la prise de recharge CA nécessite une réparation, consultez un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

Lorsque vous rechargez

1. Préparez le câble de recharge CA.

2. Enfichez le câble de recharge CA dans la prise de la source électrique externe.

Veillez à bien tenir la fiche en main et poussez-la franchement dans la prise électrique.

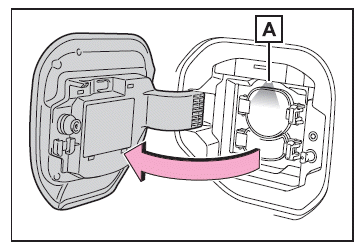

3. Déverrouillez les portes et ouvrez la trappe de prise de recharge.

Le témoin A s'allume à la prise de recharge.

Comment utiliser la recharge CA

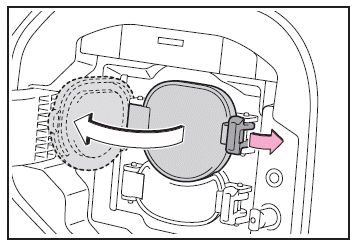

4. Ouvrez le cache de la prise de recharge CA.

Comment utiliser la recharge CA

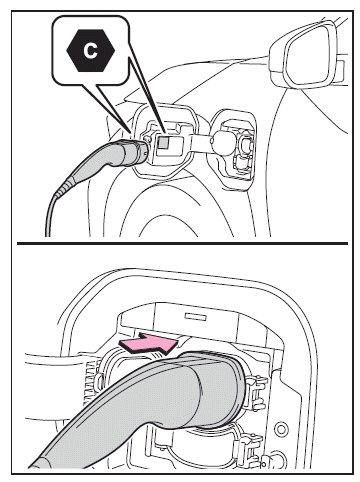

5. Veillez à bien tenir en main le connecteur de recharge et poussezle franchement dans la prise de recharge CA, jusqu'en butée.

Au moment de brancher le connecteur de recharge à la prise de recharge CA, assurez- vous que les symboles d'identification sont les mêmes.

Lorsqu'on enfiche le connecteur de recharge bien dans l'axe et jusqu'en butée, il se verrouille automatiquement.

Vérifiez que le témoin de recharge s'allume.

Si le témoin de recharge ne s'allume pas, le connecteur de recharge CA n'est pas verrouillé.*

*: Si le connecteur de recharge n'est pas enfiché avec fermeté, l'action de verrouillage est répétée plusieurs fois.

Comment utiliser la recharge CA

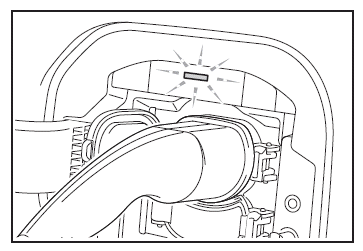

6. Confirmez que le témoin de recharge de la prise de recharge est allumé.

La recharge ne se lance pas si le témoin de recharge ne s'allume pas lorsque vous enfichez le connecteur de recharge.

Si le témoin de recharge clignote, c'est qu'un calendrier de recharge est enregistré.

La recharge ne se lance pas si le connecteur de recharge n'est pas verrouillé. Toutefois, selon le type de chargeur utilisé par la borne de recharge publique, le connecteur de recharge n'est pas verrouillé tant que l'action attendue pour lancer la recharge n'a pas été effectuée.

Le témoin de recharge s'éteint lorsque la recharge est terminée.

Le témoin de recharge s'éteint également lorsque la recharge est arrêtée avant la fin, pour une raison ou une autre.

Comment utiliser la recharge CA

■ Lorsque vous branchez le connecteur de recharge CA

Si vous ouvrez la porte ou mettez le contacteur de démarrage sur MARCHE alors que le connecteur de recharge CA est branché, le témoin du câble de recharge s'allume pour notifier que le connecteur de recharge CA est branché.

Comment utiliser la recharge CA

■ Si le témoin de recharge clignote à la prise de recharge après le branchement du câble de recharge CA

Vous avez enregistré un calendrier de recharge, lequel empêche cette dernière de commencer. Pour annuler la recharge par le calendrier et mettre en charge sans attendre, effectuez l'une des actions suivantes.

■ Fonction de sécurité

La recharge ne se lance pas lorsque le connecteur de recharge n'est pas verrouillé.

Si le témoin de recharge ne s'allume pas alors même que vous enfichez le connecteur de recharge, débranchez et rebranchez ce dernier, puis vérifiez que le témoin de recharge s'allume à la prise de recharge.

■ Recharge à une borne publique avec fonction d'authentification

Lorsque vous déverrouillez une porte pendant la recharge, le connecteur de recharge est déverrouillé et la recharge s'arrête.

Dans ce cas, l'authentification auprès de la borne de recharge est annulée, et il peut arriver que la recharge ne puisse pas être relancée.

Rebranchez le connecteur de recharge puis authentifiez-vous auprès de la borne de recharge.

■ Lorsque votre disjoncteur déclenche pendant la recharge

Vous pouvez modifier la limite haute du courant de charge depuis l'écran multifonctionnel ou multimédia.

1. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner.

2. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Param.véhic.", puis appuyez longuement sur .

3. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Réglages charge", puis appuyez sur .

L'écran "Réglages charge" s'ouvre.

4. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Courant de charge", puis appuyez sur .

L'écran "Courant de charge" s'ouvre.

5. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "16A" ou "8A", puis appuyez sur .

1. Sélectionnez .

2. Sélectionnez "Personnaliser le véhicule".

3. Sélectionnez "Charge".

4. Sélectionnez "Courant de charge".

5. Sélectionnez "16A" ou "8A".*1

Le courant de charge maximum est limité à une puissance inférieure ou égale à la valeur sélectionnée.*2

Si le disjoncteur continue de déclencher pendant la recharge même après que vous ayez changé la limite haute du courant de charge, vérifiez si la source électrique connectée remplit les exigences prescrites pour la recharge.

*1: Recharge sur courant triphasé, le courant sélectionné est appliqué par phase.
*2: La restriction du courant de charge s'accompagne d'un allongement de la durée de recharge.

■ Configuration du paramètre "Limite de charge"

Vous pouvez modifier la limite haute de la capacité de charge depuis l'écran multifonctionnel ou multimédia.

La valeur limite que vous sélectionnez est commune aux deux modes de recharge CA et CC.

1. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner.

2. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Param.véhic.", puis appuyez longuement sur .

3. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Réglages charge", puis appuyez sur .

L'écran "Réglages charge" s'ouvre.

4. Appuyez sur ou du sélecteur d'instrumentation pour sélectionner "Limite de charge", puis appuyez sur .

L'écran "Limite de charge" s'ouvre.

5. Sélectionnez "Plein", "90%", "80%", "70%", "60%" ou "50%", puis appuyez sur .

1. Sélectionnez .

2. Sélectionnez "Personnaliser le véhicule".

3. Sélectionnez "Charge".

4. Sélectionnez "Limite de charge".

5. Sélectionnez "Plein", "90%", "80%", "70%", "60%" ou "50%".

Si vous modifiez la configuration en cours de recharge CC, il peut arriver que la recharge s'arrête du fait de la minuterie du chargeur CC, et que la batterie de traction ne puisse pas être complètement chargée.

■ Fonction de protection contre la surchauffe de la prise de recharge CA

L'installation d'un capteur de température dans la prise de recharge CA permet de l'empêcher de fondre si elle venait à chauffer à cause de la présence d'un corps étranger dans le connecteur de recharge.

Lorsqu'une certaine hausse de température est détectée, la charge est immédiatement interrompue.

Ensuite, si le contacteur de démarrage est sur arrêt, un message s'affiche à l'écran multifonctionnel.

AVERTISSEMENT

■ Lorsque vous rechargez

Respectez les précautions suivantes.

À défaut, vous pourriez provoquer un accident imprévisible, avec pour conséquences des blessures graves, voire mortelles.

■ Chargeur embarqué de la batterie de traction

Le chargeur embarqué de la batterie de traction est logé dans le compartiment du moteur électrique. Veillez à respecter les précautions suivantes pour ce qui concerne le chargeur embarqué de la batterie de traction. Tout manquement à observer ces précautions peut avoir pour conséquence un accident où vous pourriez être gravement blessé, par brûlure ou choc électrique.

NOTE

■ Lorsque vous rechargez

Ne pas enficher la fiche dans la prise de recharge CA.

Le risque existe que la prise de recharge CA soit endommagée.

■ Utilisation d'un groupe électrogène personnel

Ne pas utiliser un groupe électrogène personnel comme source électrique de recharge.

En effet, vous risqueriez de rendre la recharge instable, avec une tension insuffisante, avec pour résultat l'arrêt de celleci.

■ Plage de température utilisable

■ Borne de recharge

L'environnement sur le lieu d'implantation de la source électrique peut influer sur la recharge, laquelle peut être instable par suite de parasites, ou la tension peut être insuffisante, avec pour résultat l'arrêt de celle-ci.

Après la recharge

Pour prévenir un choc électrique, veillez à appliquer les procédures pour le débranchement.

1. Déverrouillez les portes pour déverrouiller également le connecteur de recharge.

Le connecteur de recharge est déverrouillé et le témoin s'allume à la prise de recharge CA lorsque le portes sont déverrouillées.

Si vous déverrouillez le connecteur de recharge pendant la recharge (alors que le témoin de recharge CA est allumé), la recharge CA est interrompue.

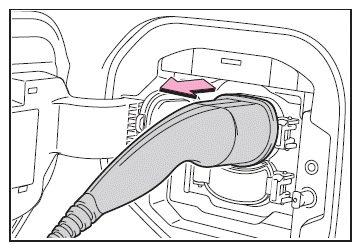

2. Veillez à bien tenir en main le connecteur de recharge et tirez-le à vous.

Comment utiliser la recharge CA

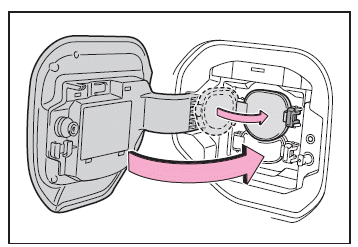

3. Fermez le cache de la prise de recharge CA, puis fermez la trappe de prise de recharge.

Verrouillez les portes pour verrouiller également la trappe de prise de recharge.

Comment utiliser la recharge CA

4. Retirez la fiche de la prise électrique lorsque vous ne prévoyez pas d'utiliser l'équipement de recharge pendant une durée prolongée.

■ Lorsque la température extérieure est élevée ou basse

Il peut arriver que le niveau indiqué d'état de charge (SOC, State of Charge) baisse légèrement lorsque vous mettez le contacteur de démarrage sur marche, même si la recharge est terminée et que la batterie de traction est à pleine capacité. Toutefois, ceci n'indique pas un mauvais fonctionnement.

■ Lorsque vous débranchez le connecteur de recharge

Déverrouillez les portes au moyen du système d'accès et de démarrage "mains libres" ou de la télécommande du verrouillage centralisé pour déverrouiller le connecteur de recharge; vérifiez que le verrouillage est libéré, puis tirez à vous le connecteur de recharge.

AVERTISSEMENT

■ Après la recharge

Débranchez la fiche si vous ne prévoyez pas de l'utiliser avant longtemps.

La fiche ou la prise électrique peut s'encrasser ou se couvrir de poussière, ce qui peut occasionner un mauvais fonctionnement ou un incendie, avec pour conséquences des blessures graves, voire mortelles.

NOTE

■ Après la recharge

Après avoir débranché le connecteur de recharge de la prise de recharge CA, n'oubliez pas de fermer le cache de la prise de recharge CA et de fermer la trappe de prise de recharge.

Si le cache sur la prise de recharge CA reste ouvert, le risque existe que de l'eau ou des corps étrangers y entrent et causent des dommages au véhicule.

Ce qu'il faut savoir avant de recharger
Veillez à lire les précautions suivantes avant de charger la batterie de traction. ■ Courant de charge Le courant maximum en recharge CA est de 32 A. Toutefois, ce courant de charge peut êt ...
