Toyota bZ4X - Manuel de réparation (2021-2024): Circuit du contacteur d'essuie-glace et de lave-glace

DESCRIPTION

L'état de l'ensemble de contacteur d'essuie-glace avant est détecté et envoyé au capteur d'angle de braquage dans ce circuit.

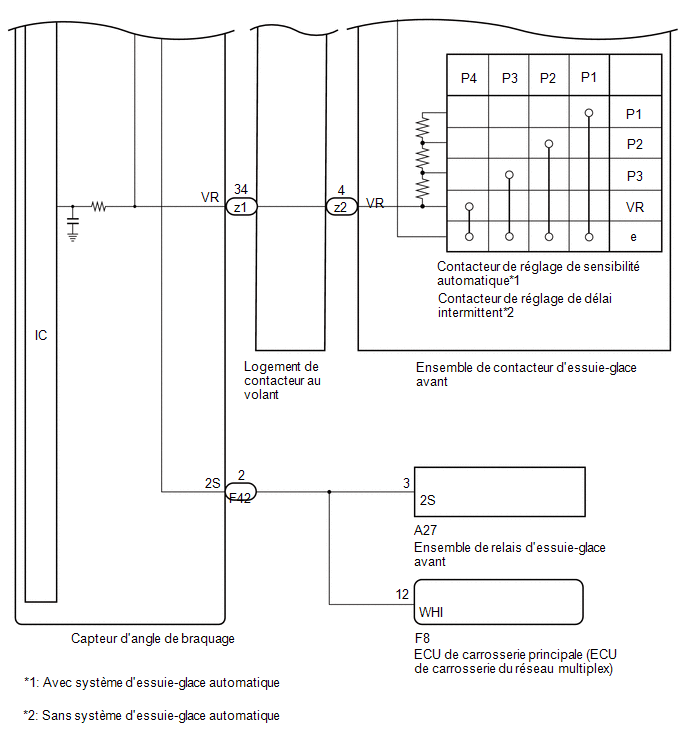

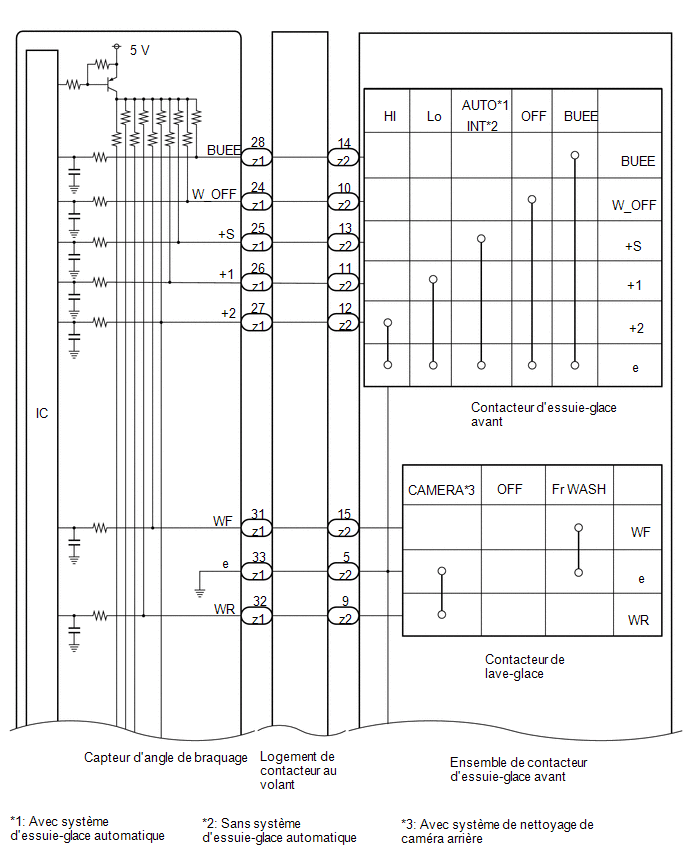

SCHEMA DE CABLAGE

PROCÉDURE

1.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Chassis > Steering Angle Sensor > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Wiper OFF Switch

Signal de position OFF du contacteur d'essuie-glace avant

OFF ou ON

OFF: le contacteur d'essuie-glace avant n'est pas en position OFF

ON: le contacteur d'essuie-glace avant est en position OFF

-

Wiper Auto/Int Switch

Signal de position AUTO*1 ou INT*2 de contacteur d'essuie-glace avant

OFF ou ON

OFF: le contacteur d'essuie-glace avant n'est pas en position AUTO*1 ou INT*2

ON: le contacteur d'essuie-glace avant est en position AUTO*1 ou INT*2

-

Wiper Lo Switch

Signal de position LO du contacteur d'essuie-glace avant

OFF ou ON

OFF: le contacteur d'essuie-glace avant n'est pas en position LO

ON: le contacteur d'essuie-glace avant est en position LO

-

Wiper Hi Switch

Signal de position HI du contacteur d'essuie-glace avant

OFF ou ON

OFF: le contacteur d'essuie-glace avant n'est pas en position HI

ON: le contacteur d'essuie-glace avant est en position HI

-

Wiper Mist Switch

Signal de position MIST du contacteur d'essuie-glace avant

OFF ou ON

OFF: le contacteur d'essuie-glace avant n'est pas en position MIST

ON: le contacteur d'essuie-glace avant est en position MIST

-

Washer Switch

Signal de position Fr WASH du contacteur de lave-glace

OFF ou ON

OFF: le contacteur de lave-glace n'est pas en position Fr WASH

ON: le contacteur de lave-glace est en position Fr WASH

-

Rear Wiper INT Switch

Signal de position INT du contacteur d'essuie-glace arrière

OFF ou ON

OFF: le contacteur d'essuie-glace arrière n'est pas en position INT

ON: le contacteur d'essuie-glace arrière est en position INT

Même si cet élément est affiché sur le GTS, il n'est pas applicable à ce véhicule.

Rear Wiper ON Switch

Signal de position Rr ON du contacteur d'essuie-glace arrière

OFF ou ON

OFF: le contacteur d'essuie-glace arrière n'est pas en position ON

ON: le contacteur d'essuie-glace arrière est en position ON

Même si cet élément est affiché sur le GTS, il n'est pas applicable à ce véhicule.

Rear Washer Switch

Signal de position CAMERA WASH de contacteur de lave-glace

OFF ou ON

OFF: le contacteur de lave-glace n'est pas en position Rr WASH

ON: le contacteur de lave-glace est en position Rr WASH

*3

Intermittent Time Volume (Shortest)

Etat du volume de réglage de durée de l'intervalle

OFF ou ON

OFF: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) n'est pas en position P4

ON: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) est en position P4

*4

Intermittent Time Volume (Shorter)

Etat du volume de réglage de durée de l'intervalle

OFF ou ON

OFF: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) n'est pas en position P3

ON: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) est en position P3

*4

Intermittent Time Volume (Longer)

Etat du volume de réglage de durée de l'intervalle

OFF ou ON

OFF: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) n'est pas en position P2

ON: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) est en position P2

*4

Intermittent Time Volume (Longest)

Etat du volume de réglage de durée de l'intervalle

OFF ou ON

OFF: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) n'est pas en position P1

ON: l'ensemble de contacteur d'essuie-glace avant (état du volume de réglage automatique de sensibilité*1 ou de durée de l'intervalle*2) est en position P1

*4

Chassis > Steering Angle Sensor > Data List

Affichage du tester

Wiper OFF Switch

Wiper Auto/Int Switch

Wiper Lo Switch

Wiper Hi Switch

Wiper Mist Switch

Washer Switch

Rear Wiper INT Switch

Rear Wiper ON Switch

Rear Washer Switch

Intermittent Time Volume (Shortest)

Intermittent Time Volume (Shorter)

Intermittent Time Volume (Longer)

Intermittent Time Volume (Longest)

OK.:

L'affichage du GTS change correctement en fonction du fonctionnement de l'ensemble de contacteur d'essuie-glace avant.

OK.

PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

NON OK

2.

VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

OK.

3.

VERIFIER LE LOGEMENT DE CONTACTEUR AU VOLANT

Cliquer ici

NON OK

REMPLACER LE LOGEMENT DE CONTACTEUR AU VOLANT

OK.

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR D'ANGLE DE BRAQUAGE - ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT)

(a) Débrancher le connecteur A27 de l'ensemble de relais d'essuie-glace avant.

(b) Débrancher le connecteur F8 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F42,A27,F8) Cliquer sur Location & Routing(F42,A27,F8) Cliquer sur Connector(F42) Cliquer sur Connector(F42) Cliquer sur Connector(A27) Cliquer sur Connector(A27) Cliquer sur Connector(F8) Cliquer sur Connector(F8)

Branchement du tester

Condition

Condition spécifiée

F42-2 (2S) - A27-3 (2S)

Toujours

En dessous de 1 Ω

F42-2 (2S) ou A27-3 (2S) - Masse de carrosserie

Toujours

10 kΩ ou plus

F42-2 (2S) - F8-12 (WHI)

Toujours

En dessous de 1 Ω

F42-2 (2S) ou F8-12 (WHI) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT)

(a) Brancher le connecteur A27 de l'ensemble de relais d'essuie-glace avant.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F42) Cliquer sur Location & Routing(F42) Cliquer sur Connector(F42) Cliquer sur Connector(F42)

Branchement du tester

Condition

Condition spécifiée

F42-2 (2S) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REMPLACER L'ENSEMBLE DE RELAIS D'ESSUIE-GLACE AVANT

OK.

6.

VERIFIER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

(a) Débrancher le connecteur A27 de l'ensemble de relais d'essuie-glace avant.

(b) Brancher le connecteur F8 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F42) Cliquer sur Location & Routing(F42) Cliquer sur Connector(F42) Cliquer sur Connector(F42)

Branchement du tester

Condition

Condition spécifiée

F42-2 (2S) - Masse de carrosserie

Toujours

10 kΩ minimum

OK.

REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE

NON OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX)
