VERIFICATION

PROCÉDURE

1. VERIFIER L'ECLAIRAGE AMBIANT GAUCHE (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE GAUCHE)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'éclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte arrière gauche) et s'assurer que la LED s'allume.

OK.:

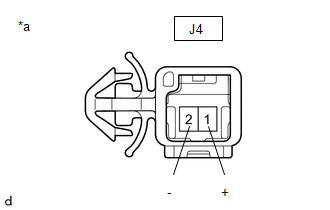

Cliquer sur Location & Routing(J4) Cliquer sur Location & Routing(J4) Cliquer sur Connector(J4) Cliquer sur Connector(J4)

Branchement du tester

Condition spécifiée

J4-1 (+) - Borne positive (+) de la batterie auxiliaire

J4-2 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a	Pièce constitutive sans faisceau de câbles connecté (Eclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte arrière gauche))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte arrière gauche).

2. VERIFIER L'ECLAIRAGE AMBIANT DROIT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE DROITE)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'éclairage ambiant droit (sous-ensemble de panneau d'habillage de porte arrière droite) et s'assurer que la LED s'allume.

OK.:

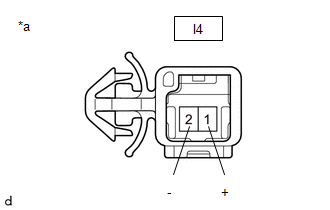

Cliquer sur Location & Routing(I4) Cliquer sur Location & Routing(I4) Cliquer sur Connector(I4) Cliquer sur Connector(I4)

Branchement du tester

Condition spécifiée

I4-1 (+) - Borne positive (+) de la batterie auxiliaire

I4-2 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a	Pièce constitutive sans faisceau de câbles connecté (Eclairage ambiant droit (sous-ensemble de panneau d'habillage de porte arrière droite))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage ambiant droit (sous-ensemble de panneau d'habillage de porte arrière droite).

Depose

DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante concerne le côté gauche. M ...

Pose

POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante concerne le côté gauche. MES ...
