Le connecteur de recharge CA est verrouillé lorsqu'il est relié à la prise de recharge CA pour éviter que le câble de recharge CA ne soit débranché pendant la charge.
Verrouillage et déverrouillage du connecteur de recharge CA
■ Verrouillage du connecteur de recharge
Le connecteur de recharge CA se verrouille automatiquement lorsque vous l'enfichez dans la prise de recharge CA.
■ Déverrouillage du connecteur de recharge
Le connecteur de recharge CA se déverrouille en même temps que les portes à l'aide du système d'accès et de démarrage "mains libres" ou de la télécommande du verrouillage centralisé.
Le connecteur de recharge CA se verrouille lorsqu'il est branché et se déverrouille en même temps que la porte; le verrouillage/déverrouillage du connecteur de recharge CA n'est donc pas forcément calqué sur le verrouillage/déverrouillage de la porte.
Si la porte est déverrouillée et le connecteur de recharge CA verrouillé, vous pouvez le déverrouiller comme suit:
■ Fonction de verrouillage du connecteur de recharge CA
Si vous verrouillez/déverrouillez le connecteur de recharge CA plusieurs fois de suite, il peut arriver qu'il soit temporairement inopérant, en mesure de protection du système de recharge CA. Dans ce cas, attendez un moment avant de brancher à nouveau le connecteur de recharge CA à la prise de recharge CA.
La fonction de verrouillage du connecteur de recharge CA n'offre aucune garantie antivol de ce dernier et n'est pas nécessairement efficace à empêcher tous les méfaits.
■ Fonction de sécurité au déverrouillage
Si le connecteur de recharge CA n'est pas débranché dans les 30 secondes environ qui suivent le déverrouillage du véhicule, la fonction de sécurité verrouille à nouveau le connecteur, automatiquement.
■ Déverrouillage du connecteur de recharge CA pendant la recharge
Si le connecteur de recharge CA se trouve déverrouillé pendant la recharge, cette dernière s'arrête. Dès lors que la fonction de sécurité se déclenche, la recharge ne reprend pas nécessairement automatiquement.
Dans ce cas, débranchez puis rebranchez le connecteur de recharge CA*.
*: Lorsque vous débranchez le connecteur de recharge CA, le calendrier de recharge est mis à jour.
■ Lorsque vous n'arrivez pas à enficher le connecteur de recharge CA dans la prise de recharge CA

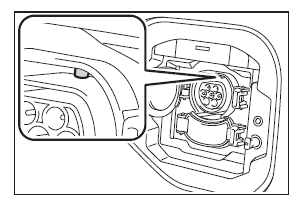

Contrôlez que la goupille de verrouillage du connecteur n'est pas en position rentrée.
Si la goupille de verrouillage est rentrée, le verrouillage du connecteur est actif. Déverrouillez les portes au moyen du système d'accès et de démarrage "mains libres" ou de la télécommande du verrouillage centralisé, puis déverrouillez le connecteur de recharge CA et vérifiez que la goupille de verrouillage du connecteur n'est pas rentrée.
■ Si le connecteur de recharge CA ne se déverrouille pas
Appliquez la procédure suivante pour déverrouiller le connecteur de recharge CA si vous n'arrivez pas à le débrancher après avoir déverrouillé les portes.
Réservez l'utilisation de la tirette de déverrouillage de secours aux seuls cas où vous n'arrivez pas à déverrouiller le connecteur de recharge CA par les autres moyens.

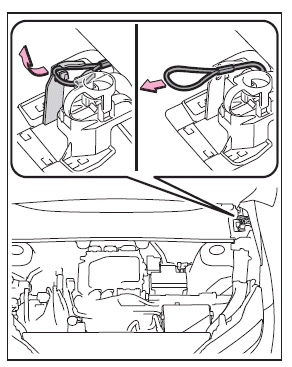

1. Ouvrez le capot.
2. Tirez sur la tirette de déverrouillage de secours.
Le connecteur de recharge CA est déverrouillé, et vous pouvez le débrancher.
3. Après avoir déverrouillé le connecteur de recharge CA, fixez la boucle de la tirette de déverrouillage de secours au support.
NOTE
■ Lorsque vous enfichez le connecteur de recharge CA
Respectez les précautions suivantes. À défaut, vous pouvez occasionner un mauvais fonctionnement du système de verrouillage du connecteur de recharge.
Le connecteur de recharge risque de ne pas se verrouiller s'il est d'un type différent ou s'il en mauvais état ou déformé à sa partie par laquelle il s'enfiche.
Au moment de débrancher le connecteur de recharge CA, veillez à le déverrouiller.
