Toyota bZ4X - Manuel du proprietaire (2021-2024): Équipement de recharge

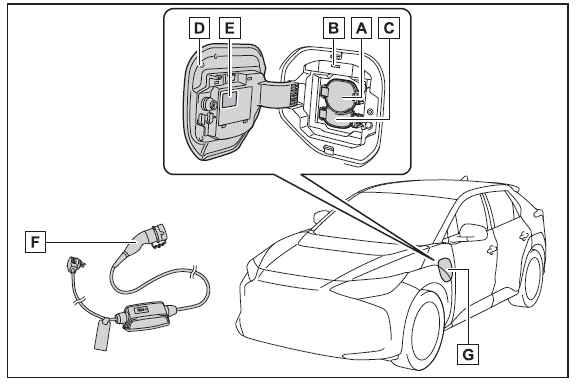

Équipements de recharge et leurs désignations

1. Prise de recharge CA
2. Témoin de recharge et témoin de prise de recharge
3. Prise de recharge CC
4. Trappe de prise de recharge
5. Étiquette d'avertissement/étiquette d'identification
6. Câble de recharge CA*
7. Prise de recharge

*: Pour savoir comment correctement utiliser le câble de recharge CA et connaître les précautions à respecter, consultez le manuel du propriétaire fourni avec lui.

■ Étiquette d'identification

Le véhicule, le câble de recharge et le chargeur sont munis d'étiquettes d'identification pour informer l'utilisateur de l'équipement qu'il doit utiliser.

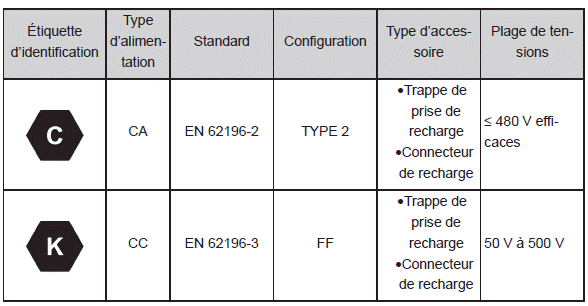

Chaque étiquette d'identification a la signification suivante:

■ Câble de recharge CA

Un câble de recharge conçu pour un autre modèle ou un autre millésime que votre véhicule risque de ne pas être utilisable avec ce dernier, même si ce câble de recharge est d'origine Toyota.

Ouverture/fermeture de la trappe de prise de recharge

â–  Ouverture

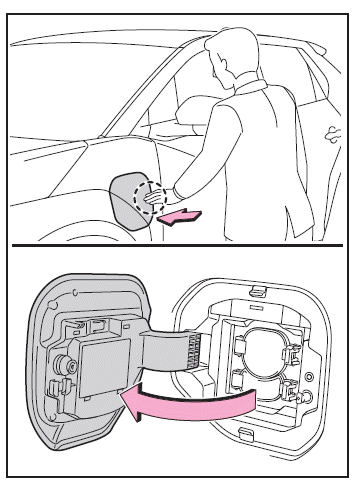

Déverrouillez les portes pour déverrouiller également la trappe de prise de recharge. Appuyez sur le bord arrière de la trappe de prise de recharge pour l'entrebâiller (comme indiqué dans la figure) Ouvrez la trappe de prise de recharge en grand, à la main.

â–  Fermeture

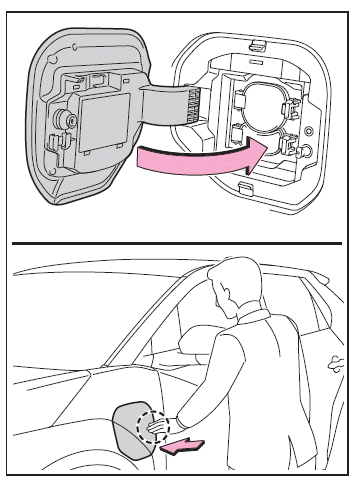

Poussez de la main sur la trappe de prise de recharge jusqu'à la position entrebâillée, puis appuyez sur son bord arrière (comme indiqué dans la figure) pour la fermer.

La trappe de prise de recharge est verrouillée en même temps que les portes.

â–  Conditions de verrouillage de la prise de recharge

• Dans les cas suivants, la trappe de prise de recharge est verrouillée.
  • Vous verrouillez les portes avec la télécommande du verrouillage centralisé
  • Les portes sont verrouillées avec le système d'accès et de démarrage "mains libres"
  • Vous verrouillez les portes avec la clé conventionnelle
• La trappe de prise de recharge se verrouille automatiquement si elle est fermée au moment où les portes sont verrouillées par la fonction de sécurité.
• Si vous refermez la trappe de prise de recharge après avoir verrouillé les portes, la trappe de prise de recharge n'est pas verrouillée. Dans ce cas, pour verrouiller la trappe de prise de recharge, déverrouillez puis verrouillez à nouveau les portes.

■ Entrebâilleur de trappe

• La trappe de recharge n'est pas fermée si, avant son mouvement de fermeture, l'entrebâilleur est en position rentrée. Dans ce cas, poussez à nouveau et relâchez l'entrebâilleur de trappe pendant le déverrouillage de la porte, puis refermez la trappe de recharge.

■ Contacteur de détection de trappe de prise de recharge ouverte ou fermée

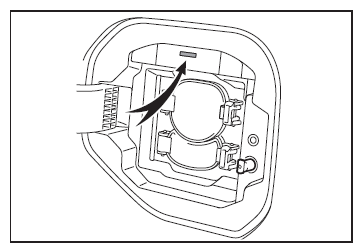

Lorsque la trappe de prise de recharge est ouverte, ne touchez pas le contacteur de détection de trappe de prise de recharge ouverte ou fermée (position indiquée sur la figure).

Si vous le touchez par inadvertance, le véhicule pourrait afficher par erreur que la trappe de prise de recharge est ouverte ou fermée, ou le connecteur de recharge pourrait ne pas se verrouiller ou déverrouiller normalement.

Témoin de recharge

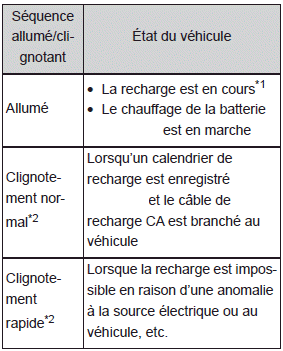

L'utilisateur est informé des différents états de la recharge par la variation des séquences allumé/clignotant, comme suit.

*1: L'intensité lumineuse du témoin est atténuée lorsque la recharge est terminée
*2: Clignote pendant un certain temps, puis s'éteint.
