Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (pour côté gauche)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P2) Cliquer sur Location & Routing(P2) Cliquer sur Connector(P2) Cliquer sur Connector(P2)

Branchement du tester

Condition

Condition spécifiée

P2-4 (BI) - P2-6 (EI)

Toujours

10 kΩ ou plus

P2-4 (BI) - P2-1 (BO)

Toujours

En dessous de 1 Ω

P2-5 (SI) - P2-2 (SO)

Toujours

En dessous de 15 Ω

P2-6 (EI) - P2-3 (EO)

Toujours

En dessous de 1 Ω

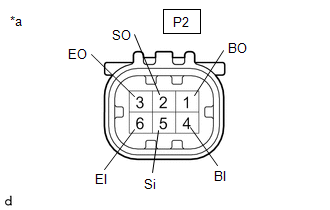

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur à ultrasons central arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière central.

2. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (pour côté droit)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P3) Cliquer sur Location & Routing(P3) Cliquer sur Connector(P3) Cliquer sur Connector(P3)

Branchement du tester

Condition

Condition spécifiée

P3-4 (BI) - P3-6 (EI)

Toujours

10 kΩ ou plus

P3-4 (BI) - P3-1 (BO)

Toujours

En dessous de 1 Ω

P3-5 (SI) - P3-2 (SO)

Toujours

En dessous de 15 Ω

P3-6 (EI) - P3-3 (EO)

Toujours

En dessous de 1 Ω

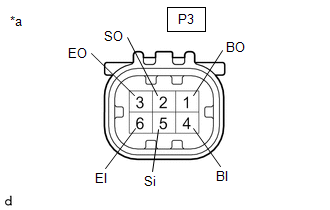

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur à ultrasons central arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière central.

3. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (pour côté gauche)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P4) Cliquer sur Location & Routing(P4) Cliquer sur Connector(P4) Cliquer sur Connector(P4)

Branchement du tester

Condition

Condition spécifiée

P4-4 (BI) - P4-6 (EI)

Toujours

10 kΩ ou plus

P4-4 (BI) - P4-[1]

Toujours

En dessous de 1 Ω

P4-5 (SI) - P4-[2]

Toujours

En dessous de 15 Ω

P4-6 (EI) - P4-[3]

Toujours

En dessous de 1 Ω

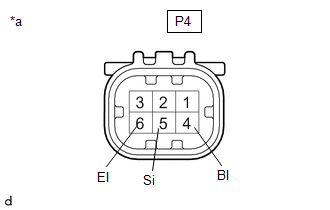

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur à ultrasons d'angle arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière.

4. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (pour côté droit)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P1) Cliquer sur Location & Routing(P1) Cliquer sur Connector(P1) Cliquer sur Connector(P1)

Branchement du tester

Condition

Condition spécifiée

P1-4 (BI) - P1-6 (EI)

Toujours

10 kΩ ou plus

P1-4 (BI) - P1-1 (BO)

Toujours

En dessous de 1 Ω

P1-5 (SI) - P1-2 (SO)

Toujours

En dessous de 15 Ω

P1-6 (EI) - P1-3 (EO)

Toujours

En dessous de 1 Ω

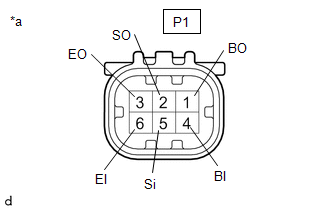

*a

Pièce constitutive sans faisceau de câbles branché

(Capteur à ultrasons d'angle arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière.

5. VERIFIER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (pour côté gauche)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P6) Cliquer sur Location & Routing(P6) Cliquer sur Connector(P6) Cliquer sur Connector(P6)

Branchement du tester

Condition

Condition spécifiée

P6-4 (BI) - P6-6 (EI)

Toujours

10 kΩ ou plus

P6-4 (BI) - P6-[1]

Toujours

En dessous de 1 Ω

P6-5 (SI) - P6-[2]

Toujours

En dessous de 15 Ω

P6-6 (EI) - P6-[3]

Toujours

En dessous de 1 Ω

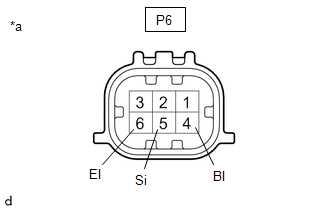

*a

Pièce constitutive sans faisceau de câbles connecté

(capteur à ultrasons latéral arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons latéral arrière.

6. VERIFIER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (pour côté droit)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(P5) Cliquer sur Location & Routing(P5) Cliquer sur Connector(P5) Cliquer sur Connector(P5)

Branchement du tester

Condition

Condition spécifiée

P5-4 (BI) - P5-6 (EI)

Toujours

10 kΩ ou plus

P5-4 (BI) - P5-1 (BO)

Toujours

En dessous de 1 Ω

P5-5 (SI) - P5-2 (SO)

Toujours

En dessous de 15 Ω

P5-6 (EI) - P5-3 (EO)

Toujours

En dessous de 1 Ω

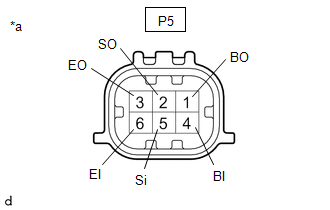

*a

Pièce constitutive sans faisceau de câbles connecté

(capteur à ultrasons latéral arrière)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons latéral arrière.
