Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

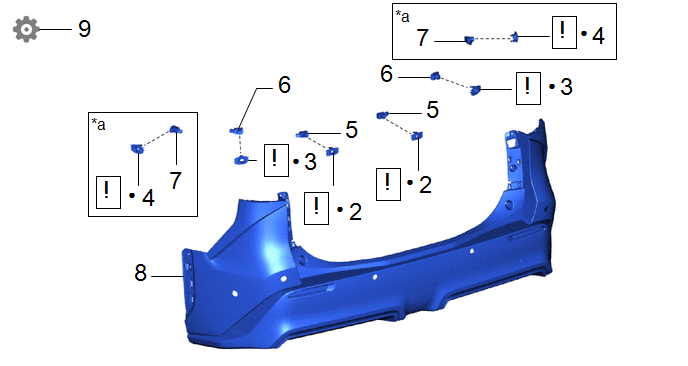

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

JEU DE COUSSINETS DE CAPTEUR A ULTRASONS

89305

-

-

-

Procédure

N° de référence

2

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL

89C48B

-

-

3

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

89C48A

-

-

4

DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE

89C48C

-

-

5

CAPTEUR A ULTRASONS CENTRAL ARRIERE

89342A

-

-

-

6

CAPTEUR A ULTRASONS D'ANGLE ARRIERE

89342

-

-

-

7

CAPTEUR A ULTRASONS LATERAL ARRIERE

89342B

-

-

-

8

ENSEMBLE DE PARE-CHOCS ARRIERE

-

-

-

-

9

EFFECTUER LE CALIBRAGE

-

-

-

*a

Avec stationnement avancé

-

-

Pièce non réutilisable

-

-

PROCÉDURE

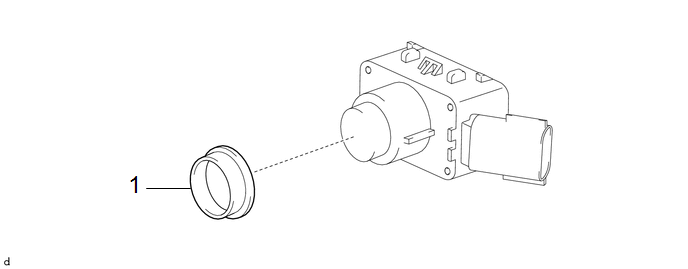

1. REPOSER L'ENSELBLE DE COUSSINETS DE CAPTEUR A ULTRASONS

2. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons central arrière est nécessaire.
  • Si un dispositif de retenue de capteur à ultrasons central arrière a été déposé, le remplacer par un élément neuf.

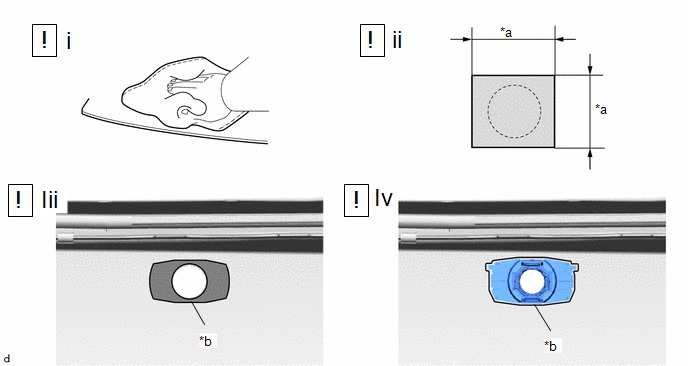

*a

30 mm (1,18 po)

*b

Ligne tracée

Application d'apprêt

-

-

(1) Nettoyer la surface de l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

-

-

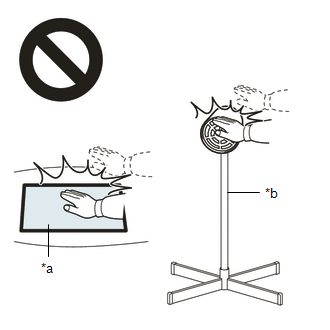

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

2. Retirer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs arrière.

3. Eliminer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

REMARQUE:

(2) Recouvrir l'orifice de pose de capteur de l'extérieur de l'ensemble de pare-chocs arrière à l'aide d'un morceau carré de ruban adhésif de 30 mm (1,18 po).

(3) Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière sur la zone de pose de l'agrafe de capteur à ultrasons central arrière à l'aide d'un pinceau ou d'un feutre.

REMARQUE:

2. Laisser l'apprêt sécher suffisamment.

REMARQUE:

Ne pas toucher les surfaces tant que l'apprêt n'est pas sec.

Temps de séchage recommandé:

10 minutes minimum (à 23 °C (73 °F))

3. S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs arrière. Déposer ensuite le ruban adhésif.

(4) Poser un nouveau dispositif de retenue de capteur à ultrasons central arrière en suivant la procédure ci-dessous.

1. Déposer le papier protecteur du dispositif de retenue de capteur à ultrasons central arrière en essayant de ne pas toucher la surface d'adhérence.

REMARQUE:

Après avoir déposé l'endos protecteur, veiller à ne pas toucher la surface du ruban adhésif avec les doigts ou des gants de travail en coton.

2. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons central arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

20 à 30°C (68 à 86°F)

Dispositif de retenue de capteur à ultrasons central arrière

20 à 30°C (68 à 86°F)

ATTENTION:

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

3. Reposer le dispositif de retenue de capteur à ultrasons central arrière dans la position indiquée sur le schéma.

REMARQUE:

(b) Procéder de la même manière que pour le côté opposé.

3. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons d'angle arrière est nécessaire.
  • Si un dispositif de retenue de capteur à ultrasons d'angle arrière a été déposé, le remplacer par un élément neuf.

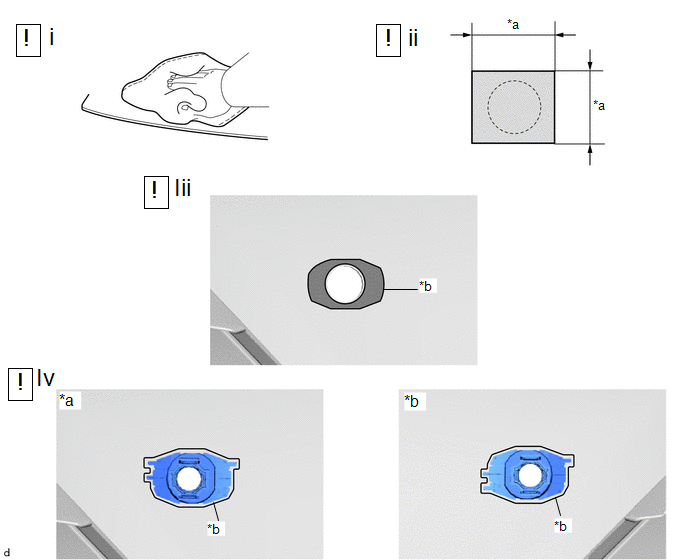

*a

Pour côté gauche

*b

Pour côté droit

*a

30 mm (1,18 po)

*b

Ligne tracée

Application d'apprêt

-

-

(1) Nettoyer la surface de l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

-

-

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

2. Retirer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs arrière.

3. Eliminer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

REMARQUE:

(2) Recouvrir l'orifice de pose de capteur de l'extérieur de l'ensemble de pare-chocs arrière à l'aide d'un morceau carré de ruban adhésif de 30 mm (1,18 po).

(3) Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière sur la zone de pose de l'agrafe de capteur à ultrasons d'angle arrière à l'aide d'un pinceau ou d'un feutre.

REMARQUE:

2. Laisser l'apprêt sécher suffisamment.

REMARQUE:

Ne pas toucher les surfaces tant que l'apprêt n'est pas sec.

Temps de séchage recommandé:

10 minutes minimum (à 23 °C (73 °F))

3. S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs arrière. Déposer ensuite le ruban adhésif.

(4) Poser un nouveau dispositif de retenue de capteur à ultrasons d'angle arrière en suivant la procédure ci-dessous.

1. Déposer le papier protecteur d'un dispositif de retenue de capteur à ultrasons d'angle arrière en essayant de ne pas toucher la surface d'adhérence.

REMARQUE:

Après avoir déposé l'endos protecteur, veiller à ne pas toucher la surface du ruban adhésif avec les doigts ou des gants de travail en coton.

2. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons d'angle arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

20 à 30°C (68 à 86°F)

Dispositif de retenue de capteur à ultrasons d'angle arrière

20 à 30°C (68 à 86°F)

ATTENTION:

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

3. Reposer le dispositif de retenue de capteur à ultrasons d'angle arrière dans la position indiquée sur le schéma.

REMARQUE:

4. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)

REMARQUE:

  • Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons latéral arrière est nécessaire.
  • Si un dispositif de retenue de capteur à ultrasons latéral arrière a été déposé, le remplacer par un élément neuf.

*a

Pour côté gauche

*b

Pour côté droit

*a

30 mm (1,18 po)

*b

Ligne tracée

Application d'apprêt

-

-

(1) Nettoyer la surface de l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

40 à 60°C (104 à 140°F)

-

-

ATTENTION:

*a

Pièce chaude

*b

Lampe chauffante

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

2. Retirer tous les résidus de ruban adhésif double face de l'ensemble de pare-chocs arrière.

3. Eliminer tout résidu de produit adhésif à l'aide d'un produit de nettoyage.

REMARQUE:

(2) Recouvrir l'orifice de pose de capteur de l'extérieur de l'ensemble de pare-chocs arrière à l'aide d'un morceau carré de ruban adhésif de 30 mm (1,18 po).

(3) Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière en suivant la procédure ci-dessous.

1. Appliquer de l'apprêt sur l'ensemble de pare-chocs arrière sur la zone de pose du dispositif de retenue de capteur à ultrasons latéral arrière à l'aide d'un pinceau ou d'un feutre.

REMARQUE:

2. Laisser l'apprêt sécher suffisamment.

REMARQUE:

Ne pas toucher les surfaces tant que l'apprêt n'est pas sec.

Temps de séchage recommandé:

10 minutes minimum (à 23 °C (73 °F))

3. S'assurer que l'apprêt est complètement sec en touchant l'ensemble de pare-chocs arrière. Déposer ensuite le ruban adhésif.

(4) Poser un nouveau dispositif de retenue de capteur à ultrasons latéral arrière en suivant la procédure ci-dessous.

1. Retirer le papier protecteur d'un dispositif de retenue de capteur à ultrasons latéral arrière en essayant de ne pas toucher la surface d'adhérence.

REMARQUE:

Après avoir déposé l'endos protecteur, veiller à ne pas toucher la surface du ruban adhésif avec les doigts ou des gants de travail en coton.

2. A l'aide d'une lampe chauffante, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons latéral arrière.

Température de chauffage:

Elément

Température

Elément

Température

Ensemble de pare-chocs arrière

20 à 30°C (68 à 86°F)

Dispositif de retenue de capteur à ultrasons latéral arrière

20 à 30°C (68 à 86°F)

ATTENTION:

REMARQUE:

Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.

3. Reposer le dispositif de retenue de capteur à ultrasons latéral arrière dans la position indiquée sur le schéma.

REMARQUE:

5. REPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

6. REPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

7. REPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec stationnement avancé)

8. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE

Cliquer ici

9. EFFECTUER LE CALIBRAGE
