DESCRIPTION
Se reporter au DTC C050612.
Cliquer ici .gif)
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
DTC émis par |
Remarque |
|---|---|---|---|---|---|
|
C05061F |
Tension intermittente du circuit de capteur de vitesse de roue avant droite |
L'une des conditions suivantes est détectée:
|
|
Frein/frein de stationnement électrique (EPB) |
Output ECU: ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein |
PROCÉDURE
|
1. |
RELEVER LA VALEUR A L'AIDE DU GTS (VITESSE ROUE AVANT DROITE ET INTERRUPTION MOMENTANEE) |
(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.
Chassis / Brake/EPB / Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
FR Wheel Speed |
Valeur du capteur de vitesse de roue avant droite |
Min.: 0,0 km/h (0 mi/h) Max.: 6553,5 km/h (4072 mi/h) |
Véhicule arrêté: 0,0 km/h (0 mi/h) |
En conduisant à vitesse constante: pas de grandes fluctuations |
|
FR Speed Open |
Détection d'une coupure dans le capteur de vitesse avant droit |
Normal / En intermittence |
Normal: normal Par intermittence : Interruption momentanée |
- |
Chassis / Brake/EPB / Data List
|
Affichage du tester |
|---|
|
FR Wheel Speed |
|
FR Speed Open |
OK.:
Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.
REMARQUE:
Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.
| OK. | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
2. |
VERIFIER LA POSE DU CAPTEUR DE VITESSE AVANT DROIT |
|
(a) Mettre le contacteur d’allumage en position OFF. |
|

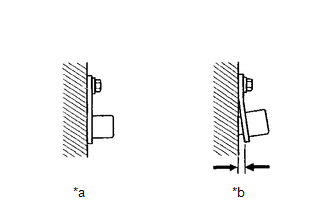

(b) Vérifier la pose du capteur de vitesse avant droit.
OK.:
Il n'y a aucun jeu entre le capteur de vitesse avant droit et le porte-fusée de direction avant droit.
| NON OK | |
REPOSER CORRECTEMENT LE CAPTEUR DE VITESSE AVANT |
|
|
3. |
VERIFIER LE CAPTEUR DE VITESSE AVANT DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS) |
(a) Retirer le capteur de vitesse avant droit, et vérifier qu'il n'y a pas de corps étrangers, d'huile ou de graisse sur la pointe du capteur de vitesse avant droit.
OK.:
L'extrémité du capteur de vitesse avant droit est exempt d'huile ou de corps étrangers.
CONSEIL:
Si des corps étrangers de 1 mm (0,03937 po) x 1 mm (0,03937 po) minimum ont adhéré sur le capteur de vitesse avant droit, ce DTC peut être enregistré.
| NON OK | |
PASSER AU POINT 7 |
|
|
4. |
VERIFIER LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS) |
(a) Vérifier qu'il n'y a pas de corps étrangers, d'huile ou de graisse sur l'extrémité du capteur de vitesse avant droit.
OK.:
Le rotor de capteur de vitesse avant droit ne présente pas d'huile ni de corps étrangers.
CONSEIL:
Si le rotor de capteur de vitesse avant droit doit être remplacé, le remplacer avec le sous-ensemble de moyeu d'essieu avant droit.
| OK. | |
REMPLACER LE CAPTEUR DE VITESSE AVANT DROIT ET LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT Pour capteur de vitesse avant droit: cliquer ici Pour rotor de capteur de vitesse avant droit: cliquer ici
|
|
|
5. |
NETTOYER LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT |
(a) Nettoyer le rotor de capteur de vitesse avant droit.
REMARQUE:
Ne pas utiliser de produit de nettoyage pour nettoyer le rotor de capteur de vitesse avant droit.
|
|
6. |
RELEVER LA VALEUR A L'AIDE DU GTS (VITESSE ROUE AVANT DROITE ET INTERRUPTION MOMENTANEE) |
(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.
Cliquer ici
Chassis / Brake/EPB / Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
FR Wheel Speed |
Valeur du capteur de vitesse de roue avant droite |
Min.: 0,0 km/h (0 mi/h) Max.: 6553,5 km/h (4072 mi/h) |
Véhicule arrêté: 0,0 km/h (0 mi/h) |
En conduisant à vitesse constante: pas de grandes fluctuations |
|
FR Speed Open |
Détection d'une coupure dans le capteur de vitesse avant droit |
Normal / En intermittence |
Normal: normal Par intermittence : Interruption momentanée |
- |
Chassis / Brake/EPB / Data List
|
Affichage du tester |
|---|
|
FR Wheel Speed |
|
FR Speed Open |
OK.:
Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.
REMARQUE:
Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.
CONSEIL:
Le rotor capteur de vitesse avant droit est intégré au sous-ensemble de moyeu d'essieu avant droit.
Si le rotor de capteur de vitesse avant droit doit être remplacé, le remplacer avec le sous-ensemble de moyeu d'essieu avant droit.
| OK. | |
FIN |
| NON OK | |
REMPLACER LE CAPTEUR DE VITESSE AVANT DROIT ET LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT Pour capteur de vitesse avant droit: cliquer ici Pour le rotor de capteur de vitesse avant droit: cliquer ici
|
|
7. |
NETTOYER LE CAPTEUR DE VITESSE AVANT DROIT |
(a) Nettoyer le capteur de vitesse avant droit.
REMARQUE:
Lors du nettoyage du capteur de vitesse avant droit, veiller à nettoyer l'orifice de pose avant de procéder à la repose.
|
|
8. |
RELEVER LA VALEUR A L'AIDE DU GTS (VITESSE ROUE AVANT DROITE ET INTERRUPTION MOMENTANEE) |
(a) Tout en surveillant les valeurs de la liste de données, effectuer un essai sur route et tenter de reproduire les symptômes du problème en se basant sur l'entretien avec le client et sur les conditions du véhicule stockées sous forme de données d'image figée lors du stockage du DTC.
Chassis / Brake/EPB / Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
FR Wheel Speed |
Valeur du capteur de vitesse de roue avant droite |
Min.: 0,0 km/h (0 mi/h) Max.: 6553,5 km/h (4072 mi/h) |
Véhicule arrêté: 0,0 km/h (0 mi/h) |
En conduisant à vitesse constante: pas de grandes fluctuations |
|
FR Speed Open |
Détection d'une coupure dans le capteur de vitesse avant droit |
Normal / En intermittence |
Normal: normal Par intermittence : Interruption momentanée |
- |
Chassis / Brake/EPB / Data List
|
Affichage du tester |
|---|
|
FR Wheel Speed |
|
FR Speed Open |
OK.:
Les valeurs changent en fonction du fonctionnement du véhicule et il n'y a pas de fonctionnement intermittent.
REMARQUE:
Effectuer la vérification ci-dessus avant la dépose du capteur et du connecteur.
| OK. | |
FIN |
| NON OK | |
PASSER AU POINT 4 |
