Toyota bZ4X - Manuel de réparation (2021-2024): Signal du capteur de vitesse de roue avant droite bloquée en position basse

DESCRIPTION

Se reporter au DTC C050612.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

DTC émis par

Remarque

C050623

Signal du capteur de vitesse de roue avant droite bloquée en position basse

L'une des conditions suivantes est détectée :

  • Lorsque la tension de borne +BS est de 17,4 V maximum et que le véhicule roule à une vitesse de 10 km/h (6 mi/h) minimum, la tension de sortie d'un des capteurs de régime est inférieure à celles des autres capteurs pendant 15 secondes minimum.*2
  • Lorsque la tension de borne +BS est de 17,4 V maximum et que le véhicule roule à une vitesse de 10 km/h (6 mi/h) minimum, la tension de sortie d'un des capteurs de régime est inférieure à celles des autres capteurs pendant 30 secondes minimum.*1
  • Lorsque la tension de borne +BS est de 17,4 V maximum et que le véhicule roule à une vitesse de 10 km/h (6 mi/h) minimum, la sortie de l'un des capteurs de vitesse est de 0 km/h (0 mi/h) pendant 1 seconde minimum.
  • Lorsque la tension de borne +BS est de 17,4 V maximum et que le véhicule roule à une vitesse de 10 km/h (6 mi/h) minimum, les sorties des deux capteurs de vitesse avant sont de 0 km/h (0 mi/h) pendant 15 secondes minimum.*2
  • Lorsque la tension de la borne +BS est de 17,4 V maximum et que le véhicule roule à une vitesse d'au moins 10 km/h (6 mi/h), les sorties des deux capteurs de vitesse avant sont de 0 km/h (0 mi/h) pendant 30 secondes ou plus.*1
  • Pose du capteur de vitesse
  • Faisceau de câbles et connecteur
  • Capteur de vitesse avant droit
  • Rotor de capteur de vitesse avant droit (sous-ensemble de moyeu d'essieu avant droit)

Frein/frein de stationnement électrique (EPB)

Output ECU: ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein)

SCHEMA DE CABLAGE

Se reporter au DTC C050612.

Cliquer ici

PROCÉDURE

1.

VERIFIER LA POSE DU CAPTEUR DE VITESSE AVANT DROIT

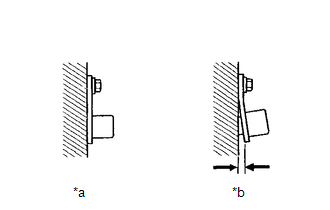

(a) Vérifier la pose du capteur de vitesse avant droit.

OK.:

Il n'y a aucun jeu entre le capteur de vitesse avant droit et le porte-fusée de direction avant droit.

*a

Correct(e)

*b

Incorrect(e)

NON OK

REPOSER OU REMPLACER LE CAPTEUR DE VITESSE AVANT DROIT

OK.

2.

VERIFIER LE CAPTEUR DE VITESSE AVANT DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS)

(a) Déposer le capteur de vitesse avant droit.

Cliquer ici

(b) Vérifier l'extrémité de capteur de vitesse avant droit.

OK.:

L'extrémité de capteur de vitesse avant droit ne présente pas de rayures, d'huile ni de corps étrangers.

REMARQUE:

NON OK

NETTOYER OU REMPLACER LE CAPTEUR DE VITESSE AVANT DROIT

OK.

3.

RELEVER LA VALEUR A L'AIDE DU GTS (VITESSE DE LA ROUTE AVANT DROITE)

(a) Effectuer un essai sur route

(b) Vérifier la valeur de sortie de capteur de vitesse avant droit.

Chassis / Brake/EPB / Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

FR Wheel Speed

Valeur du capteur de vitesse de roue avant droite

Min.: 0,0 km/h (0 mi/h)

Max.: 6553,5 km/h (4072 mi/h)

Véhicule arrêté: 0,0 km/h (0 mi/h)

En cas de conduite à vitesse constante: pas de grandes fluctuations

Chassis / Brake/EPB / Data List

Affichage du tester

FR Wheel Speed

OK.:

La valeur de sortie varie en fonction de la vitesse du véhicule.

OK.

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

NON OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE VITESSE AVANT DROIT - ENSEMBLE D'ACTIONNEUR DE FREIN)

(a) Mettre le contacteur d’allumage en position OFF.

(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement des connecteurs.

OK.:

Le connecteur est correctement branché.

(c) Débrancher le connecteur A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).

(d) Débrancher le connecteur A10 du capteur de vitesse avant droit.

(e) Vérifier qu'il n'y a pas de déformation et de corrosion sur le boîtier du connecteur et les bornes.

OK.:

Absence de déformation ou corrosion.

(f) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A10,A17) Cliquer sur Location & Routing(A10,A17) Cliquer sur Connector(A10) Cliquer sur Connector(A10) Cliquer sur Connector(A17) Cliquer sur Connector(A17)

Branchement du tester

Condition

Condition spécifiée

A10-1 (FR+) - A17-7 (FR+)

Toujours

En dessous de 1 Ω

A10-1 (FR+) ou A17-7 (FR+) - Masse de carrosserie

Toujours

10 kΩ ou plus

A10-2 (FR-) - A17-6 (FR-)

Toujours

En dessous de 1 Ω

A10-2 (FR-) ou A17-6 (FR-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.

VERIFIER LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT (RECHERCHER D'EVENTUELS CORPS ETRANGERS)

(a) Déposer le composant avec le rotor de capteur de vitesse avant droit.

Cliquer ici

(b) Vérifier le rotor de capteur de vitesse avant droit.

OK.:

Le rotor de capteur de vitesse avant droit ne présente pas de rayures, d'huile ni de corps étrangers.

REMARQUE:

CONSEIL:

Le rotor capteur de vitesse avant droit est intégré au sous-ensemble de moyeu d'essieu avant droit.

Si le rotor de capteur de vitesse avant droit doit être remplacé, le remplacer avec le sous-ensemble de moyeu d'essieu avant droit.

Résultat:

Résultat

Passer au point

OK.

A

NG (le rotor de capteur de vitesse avant droit est endommagé.)

B

NG (présence de corps étrangers sur le rotor de capteur de vitesse avant droit.)

C

A

REMPLACER LE CAPTEUR DE VITESSE AVANT DROIT

B

REMPLACER LE SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT DROIT

C

NETTOYER LE ROTOR DE CAPTEUR DE VITESSE AVANT DROIT
