Toyota bZ4X - Manuel du proprietaire (2021-2024): Système d'accès et de démarrage
"mains libres"
Il est possible d'effectuer les opérations
suivantes en portant simplement
la clé électronique sur
vous, par exemple dans votre
poche. Le conducteur doit toujours
conserver la clé électronique
sur lui.
- Verrouillage et déverrouillage des
portes latérales
- Verrouillage et déverrouillage du
hayon
- Démarrage du système VE

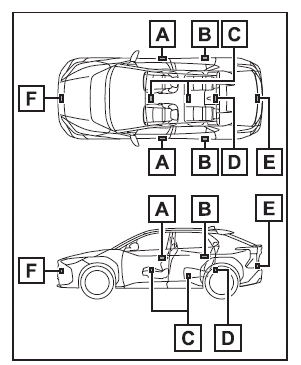

■ Emplacement des antennes
- Antennes situées à l'extérieur de l'habitacle
(avant)
- Antennes situées à l'extérieur de l'habitacle
(arrière) (sur modèles équipés)
- Antennes situées à l'intérieur de l'habitacle
- Antenne située à l'intérieur du coffre
- Antenne située à l'extérieur du coffre
- Antennes situées à l'extérieur de l'habitacle
(véhicules équipés du système
Advanced Park)

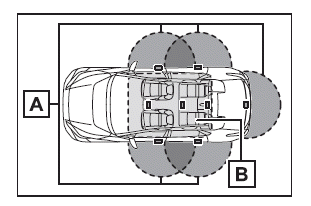

■ Portée effective (périmètre de détection
de la clé électronique)
- Au verrouillage ou déverrouillage des
portes
Le système est fonctionnel lorsque la clé
électronique est distante de moins de 0,7 m
(2,3 ft.) des poignées de portes avant ou
arrière (sur modèles équipés) et du bouton
de commande d'ouverture du hayon. (Seules
les portes détectant la clé peuvent être
manoeuvrées.)
- Lorsque vous démarrez le système VE
ou changez de mode le contacteur de
démarrage
Le système peut être commandé lorsque la
clé électronique se trouve à l'intérieur du
véhicule.
■ Si une alarme se déclenche ou un message
d'alerte est affiché
Des messages d'alerte s'affichent à l'écran
multifonctionnel accompagnés d'un signal
sonore pour protéger contre des accidents
imprévisibles ou le vol du véhicule consécutivement
à une mauvaise utilisation. Lorsqu'un
message d'alerte s'affiche, suivez ses instructions
pour mettre en oeuvre les mesures appropriées.

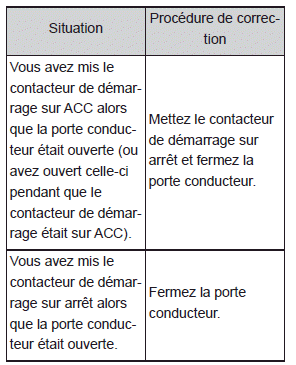

Lorsque seule une alarme est déclenchée,
les circonstances et les procédures de correction
sont comme suit.
- Lorsqu'une alarme extérieure se
déclenche une fois pendant 5 secondes
- Lorsqu'une alarme intérieure produit un
son répété
■ Si le message "Clé détectée dans le
véhicule" apparaît à l'écran multifonctionnel
Vous avez essayé de verrouiller les portes
avec le système d'accès et de démarrage
"mains libres" alors que la clé électronique se
trouvait encore à l'intérieur du véhicule.
Récupérez la clé électronique laissée dans le
véhicule et verrouillez à nouveau les portes.
■ Fonction d'économie de la batterie
La fonction d'économie de la batterie est activée
pour éviter l'usure complète de la pile de la clé électronique et la décharge de
la batterie
12 V quand vous ne vous servez pas du
véhicule pendant une durée prolongée.
- Dans les cas suivants, le système d'accès
et de démarrage "mains libres" peut mettre
plus de temps à déverrouiller les portes.
- La clé électronique est restée à moins de 2
m (6 ft.) environ du véhicule pendant 10
minutes ou plus.
- Le système d'accès et de démarrage
"mains libres" n'a pas été utilisé pendant
5 jours ou plus.
- En cas de non-utilisation du système
d'accès et de démarrage "mains libres"
pendant au minimum 14 jours, le déverrouillage
du véhicule n'est pas possible
depuis une autre porte que celle du
conducteur. Dans ce cas, saisissez la poignée
de la porte conducteur, ou utilisez la
télécommande du verrouillage centralisé
ou la clé conventionnelle pour déverrouiller
les portes.
■ Activation du mode d'économie de la
pile sur une clé électronique
- Lorsque le mode d'économie de la pile est
actif, la réception des ondes radio par la
clé électronique est arrêtée afin que la pile
s'use le moins vite possible.
Appuyez deux fois surtout en
appuyant
longuement sur.

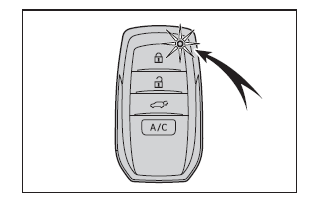

Confirmez que le témoin clignote 4 fois sur la
clé électronique.
Tant que le mode d'économie de la pile est
actif, le système d'accès et de démarrage
"mains libres" est inutilisable. Pour annuler la
fonction, appuyez sur n'importe quel bouton
de la clé électronique.
- Vous pouvez activer à l'avance le mode
d'économie de la pile sur les clés que vous
n'allez pas utiliser pendant une longue
période de temps.
■ Conditions affectant le fonctionnement
Le système d'accès et de démarrage "mains
libres" utilise des ondes radio de faible puissance.
Dans les situations suivantes, la communication
entre la clé électronique et le
véhicule risque d'être perturbée, empêchant
ainsi le système d'accès et de démarrage
"mains libres", la télécommande du verrouillage
centralisé et le système antidémarrage
de fonctionner normalement.
- En cas de décharge de la pile de la clé
électronique
- Lorsque vous vous trouvez à proximité
d'un relais TV, d'une centrale électrique,
d'une station-service, d'une station de
radio, d'un panneau d'affichage grand
écran, d'un aéroport ou de toute autre installation
source de rayonnements électromagnétiques
intenses (ondes radio ou
perturbations radioélectriques)
- Lorsque vous êtes porteur d'un poste de
radio, d'un téléphone mobile, d'un téléphone
sans fil ou de tout autre appareil de
télécommunication sans fil
- Lorsque la clé électronique est en contact
avec ou recouverte par les objets métalliques
suivants
- Cartes couvertes de papier aluminium
- Sacs ou portefeuilles métalliques
- Pièces de monnaie
- Chauffe-mains en métal
- CD, DVD ou tout autre support numérique
- Lorsque d'autres clés à télécommande
(émettant des ondes radio) sont utilisées à
proximité
- Lorsque vous transportez simultanément
la clé électronique et des appareils émetteurs
d'ondes radio suivants
- Clé électronique d'un autre véhicule ou clé
à télécommande émettrice d'ondes
- Ordinateurs ou assistants personnels
(PDA)
- Lecteurs audio numériques
- Consoles de jeu portables
- Si un film métallique est apposé sur la
lunette arrière ou si des objets métalliques
sont en contact avec celle-ci
- Lorsque la clé électronique est placée à
proximité d'un chargeur de batterie ou
d'appareils électroniques
- Lorsque le véhicule est stationné sur une
place de stationnement payante où sont
émises des ondes radio
■ Remarque sur l'accès "mains libres"
- Même si la clé électronique se trouve à
portée effective (périmètre de reconnaissance),
il est possible que le système ne
fonctionne pas correctement dans les cas
suivants:
- La clé électronique est trop proche de la
vitre ou de la poignée extérieure de porte,
ou est près du sol ou en hauteur alors que
les portes sont verrouillées ou déverrouillées.
- La clé électronique se trouve sur le tableau
de bord, dans le coffre, sur le plancher, ou
dans les vide-poches de porte ou la boîte à
gants lorsque vous démarrez le système
VE ou changez de mode le contacteur de
démarrage.
- Ne pas laisser la clé électronique sur le
tableau de bord ou à proximité des videpoches
de porte lorsque vous quittez le
véhicule. Selon les conditions de réception
des ondes radio, elle pourrait être détectée
par l'antenne à l'extérieur de l'habitacle et
la porte pourrait devenir verrouillable de
l'extérieur, avec le risque d'enfermer la clé
électronique à l'intérieur du véhicule.
- Tant que la clé électronique se trouve à
portée effective, il est possible à quiconque
de verrouiller ou de déverrouiller les
portes. Toutefois, seules les portes détectant
la clé électronique sont utilisables pour
déverrouiller le véhicule.
- Même si la clé électronique n'est pas à
bord du véhicule, il est possible de démarrer
le système VE si la clé électronique se
trouve à proximité de la vitre.
- Les portes risquent de se déverrouiller
lorsque la poignée extérieure de porte
reçoit une grande quantité d'eau, par exemple par temps de pluie ou lors du
lavage dans une station de lavage automatique,
alors que la clé électronique est à
portée effective. (Les portes se verrouillent
automatiquement après un délai de 30
secondes environ, en l'absence d'ouverture
et de fermeture des portes.)
- Une fois le verrouillage des portes effectué
à l'aide du capteur de verrouillage, le véhicule
émet deux fois de suite des signaux
de reconnaissance. Après cela, plus aucun
signal de reconnaissance n'est émis.
- Si la télécommande du verrouillage centralisé
est utilisée pour verrouiller les portes
alors que la clé électronique est proche du
véhicule, il est possible que l'accès "mains
libres" ne déverrouille pas la porte. (Utilisez
la télécommande du verrouillage centralisé
pour déverrouiller les portes.)
- Le fait de toucher le capteur de verrouillage
de la porte alors que vous portez des
gants peut retarder ou empêcher le verrouillage.
Retirez les gants et touchez à
nouveau le capteur avec les doigts.
- Si la poignée de porte est humide alors
que la clé électronique est à portée effective,
il peut arriver que la porte se verrouille
et déverrouille de manière répétée. Dans
ce cas et pour l'éviter, procédez comme
suit pour laver le véhicule:
- Éloignez la clé électronique à plus de 2 m
(6 ft.) du véhicule. (Prenez garde que la clé
ne soit pas volée.)
- Activez le mode d'économie de la pile à la
clé électronique pour désactiver le système
d'accès et de démarrage "mains
libres".
- Si la clé électronique se trouve à l'intérieur
du véhicule alors qu'une poignée de porte
est humide pendant le lavage de celui-ci, il
peut arriver qu'un message s'affiche à
l'écran multifonctionnel et qu'un signal
sonore se déclenche à l'extérieur du véhicule.
Pour arrêter l'alarme, verrouillez
toutes les portes.
- Il peut arriver que le capteur de verrouillage
ne fonctionne pas normalement s'il
est recouvert de glace, de neige, de boue,
etc. Nettoyez le capteur de verrouillage et
essayez de le faire fonctionner à nouveau.
- Si vous vous approchez soudainement du
véhicule et actionnez brusquement la poignée
de la porte, la porte risque de ne pas
se déverrouiller. Dans ce cas, replacez la
poignée de porte dans sa position initiale
et vérifiez que les portes sont déverrouillées
avant de tirer une nouvelle fois sur la
poignée de la porte.
- Si une autre clé électronique se trouve
dans le périmètre de reconnaissance, le
déverrouillage des portes peut être plus
long lorsque vous avez saisi la poignée de
la porte.
■ Lorsque le véhicule n'est pas utilisé
pendant une période prolongée
- Afin d'éviter le vol du véhicule, ne laissez
pas la clé électronique dans un rayon de 2
m (6 ft.) du véhicule.
- Il est possible de désactiver à l'avance le
système d'accès et de démarrage "mains
libres".
- Configurer la clé électronique en mode
d'économie de la pile permet d'user moins
vite cette dernière.
■ Pour faire fonctionner le système correctement
Assurez-vous de porter la clé électronique
sur vous lorsque vous faites fonctionner le
système. N'approchez pas la clé électronique
trop près du véhicule lorsque vous faites
fonctionner le système de l'extérieur du véhicule.
Selon la position de la clé électronique et la
façon dont vous la tenez, la clé risque de ne
pas être correctement détectée et le système
risque de ne pas fonctionner correctement.
(L'alarme risque de se déclencher accidentellement,
ou l'antiverrouillage risque d'être inopérant.)
■ Si le système d'accès et de démarrage
"mains libres" ne fonctionne pas normalement
- Si vous n'arrivez pas à verrouiller ou
déverrouiller les portes, appliquez les
méthodes suivantes.
- Approchez la clé électronique de la poignée
de porte et effectuez une manoeuvre
de verrouillage ou déverrouillage.
- Utilisez la télécommande du verrouillage centralisé.
Si vous n'arrivez pas à verrouiller ou déverrouiller
les portes par l'une des méthodes
expliquées, utilisez la clé conventionnelle.
Toutefois, si vous utilisez la clé conventionnelle
alors que l'alarme est armée, cette dernière
va se déclencher.
- Si vous n'arrivez pas à démarrer le système
VE, voir P.542
■ Personnalisation
Il est possible de modifier le paramétrage de
certaines fonctions (p. ex. le système d'accès
et de démarrage "mains libres").
Si le système d'accès et de démarrage
"mains libres" a été désactivé par personnalisation,
consultez les explications pour les
manoeuvres suivantes.
- Verrouillage et déverrouillage des portes:
Utilisez la télécommande du verrouillage
centralisé ou la clé conventionnelle.
- Démarrage du système VE et changement
de mode du contacteur de démarrage.
- Arrêt du système VE.
AVERTISSEMENT
■ Mise en garde concernant les interférences
avec des appareils électroniques
- Les personnes porteuses d'un implant
cardiaque (stimulateur implantable, de
thérapie de resynchronisation cardiaque
ou défibrillateur cardioverteur implantable)
doivent rester à distance raisonnable
des antennes du système d'accès
et de démarrage "mains libres".
Les ondes radio sont en effet
susceptibles de perturber le fonctionnement
de ce type d'appareil. Si nécessaire,
il est possible de désactiver
l'accès mains libres. Consultez un
concessionnaire Toyota, un réparateur
agréé Toyota ou n'importe quel réparateur
fiable pour plus de détails, notamment
en ce qui concerne la fréquence et
l'intervalle d'émission des ondes radio.
Consultez ensuite votre médecin pour
savoir s'il est préférable de désactiver
l'accès "mains libres".
- Il est demandé aux utilisateurs porteurs
d'une prothèse médicale électrique
autre que cardiaque (stimulateur
implantable, de thérapie de resynchronisation
cardiaque ou défibrillateur cardioverteur
implantable) de se renseigner
auprès du fabricant de la prothèse
quant à son fonctionnement en présence
d'ondes radio.
Les ondes radio sont susceptibles
d'avoir des effets inattendus sur le fonctionnement
de ces prothèses médicales.
Prenez contact avec un concessionnaire
Toyota, un réparateur agréé Toyota ou
n'importe quel réparateur fiable pour en
savoir plus sur la désactivation de l'accès
mains libres.
Vous pouvez verrouiller/déverrouiller
le hayon et l'ouvrir/fermer
en procédant comme suit.
AVERTISSEMENT
■ Avant de prendre le volant
Vérifiez que le hayon est bien fermé. Si le
hayon n'es ...
Sièges avant
Les sièges sont réglables (longitudinalement,
verticalement, etc.).
Réglez le siège pour que votre
position de conduite soit correcte.
Procédure de réglage
► Siège ...
D'autres matériaux:
Comment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la procédure suivante pour effectuer la recherche de pannes dans le système de moniteur de vision panoramique.
*: Utiliser le GTS
PROCÉDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
...
Comment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Suivre cette procédure pour effectuer la recherche de pannes du système antivol.
*: Utiliser le GTS.
PROCÉDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2. VERIFICATION D ...
Circuit de contacteur de détection de déverrouillage de porte
DESCRIPTION L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état du contacteur de détection de déverrouillage de chaque porte. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Avant de remplacer l'ECU de carrosserie principale (ECU de ...
