Toyota bZ4X - Manuel du proprietaire (2021-2024): Hayon

Vous pouvez verrouiller/déverrouiller le hayon et l'ouvrir/fermer en procédant comme suit.

AVERTISSEMENT

■ Avant de prendre le volant

Vérifiez que le hayon est bien fermé. Si le hayon n'est pas bien fermé, il risque de s'ouvrir à tout instant pendant la marche du véhicule, et de provoquer un accident.

■ Précautions pendant la conduite

■ Présence d'enfants à bord

Respectez les précautions suivantes.

À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

■ Ouverture/fermeture du hayon

Respectez les précautions suivantes.

À défaut, vous risquez de vous coincer une partie du corps et de vous blesser grièvement, voire d'être tué.

Ouverture, fermeture et verrouillage des portes

Ouverture, fermeture et verrouillage des portes

Déverrouillage et verrouillage du hayon depuis l'extérieur

■ Système d'accès et de démarrage "mains libres"

Portez sur vous la clé électronique pour que cette fonction puisse être active.

Ouverture, fermeture et verrouillage des portes

  1. Déverrouillage de toutes les portes

Les portes ne peuvent pas être déverrouillées dans les 3 secondes qui suivent leur verrouillage.

  1. Verrouillage de toutes les portes

Vérifiez que la porte est bien fermée.

Ouverture/fermeture du hayon (véhicules sans hayon électrique)

■ Ouverture

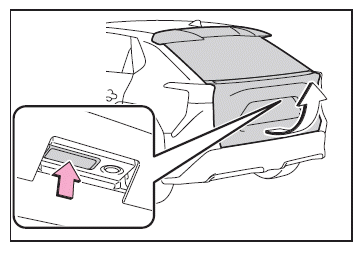

Tirez le hayon vers le haut tout en appuyant sur le bouton de son mécanisme d'ouverture.

Ouverture, fermeture et verrouillage des portes

■ Fermeture

Abaissez le hayon avec la poignée du hayon, et assurez-vous de bien le pousser vers le bas, par l'extérieur, pour le fermer.

Ouverture, fermeture et verrouillage des portes

■ Éclairage de coffre

■ Si le mécanisme d'ouverture du hayon est inopérant

Il est possible de déverrouiller le hayon par l'intérieur.

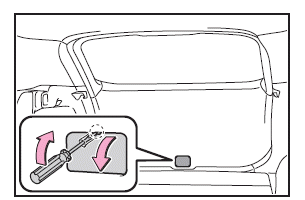

1. Retirez le cache.

Pour ne pas abîmer le cache, protégez la lame du tournevis à embout plat avec un chiffon, comme indiqué sur la figure.

Ouverture, fermeture et verrouillage des portes

2. Défaites la vis et retirez le cache.

Ouverture, fermeture et verrouillage des portes

3. Manoeuvrez le levier.

Ouverture, fermeture et verrouillage des portes

NOTE

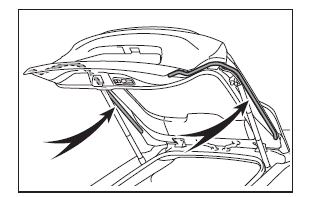

■ Vérins amortisseurs du hayon

Le hayon est muni de vérins amortisseurs qui le maintiennent en place.

Respectez les précautions suivantes.

À défaut, les vérins amortisseurs du hayon risquent de subir des dommages et de ne plus fonctionner correctement.

Ouverture, fermeture et verrouillage des portes

Ouverture/fermeture du hayon (véhicules équipés d'un hayon électrique)

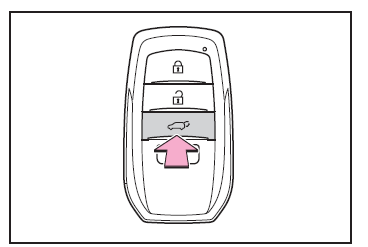

■ Au moyen de la télécommande du verrouillage centralisé

Appuyez longuement sur le bouton.

Le hayon électrique s'ouvre/se ferme automatiquement.

Appuyez sur le bouton pendant que le hayon électrique s'ouvre/se ferme pour arrêter la manoeuvre. Si vous appuyez de nouveau longuement sur le bouton alors que la manoeuvre est arrêtée, le hayon effectue le mouvement inverse.

Ouverture, fermeture et verrouillage des portes

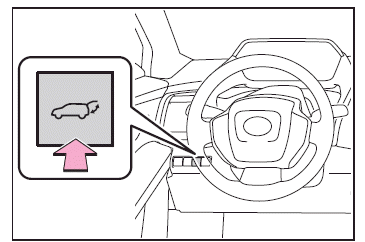

■ Utilisation du bouton de hayon électrique au tableau de bord

Appuyez longuement sur le bouton.

Le hayon électrique s'ouvre/se ferme automatiquement.

Déverrouillez le hayon avant de le manoeuvrer.

Appuyez sur le bouton pendant que le hayon électrique s'ouvre/se ferme pour arrêter la manoeuvre. Si vous appuyez de nouveau longuement sur le bouton alors que la manoeuvre est arrêtée, le hayon effectue le mouvement inverse.

Ouverture, fermeture et verrouillage des portes

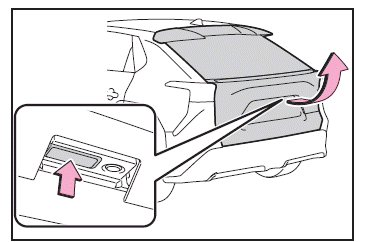

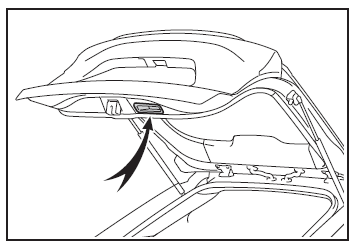

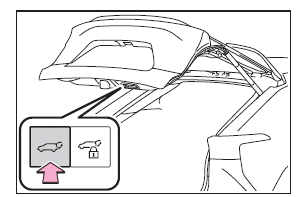

■ Ouverture du hayon au moyen du bouton de mécanisme d'ouverture du hayon

Quand le hayon est déverrouillé: Appuyez sur le bouton du mécanisme d'ouverture du hayon.

Quand le hayon est verrouillé: Tout en portant la clé électronique sur vous, appuyez longuement sur le bouton de mécanisme d'ouverture du hayon.

Le hayon électrique s'ouvre automatiquement.

Appuyez sur le bouton pendant que le hayon s'ouvre pour arrêter la manoeuvre. Appuyez une nouvelle fois sur le bouton pour que le hayon s'ouvre automatiquement.

Ouverture, fermeture et verrouillage des portes

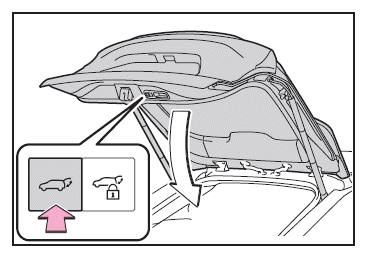

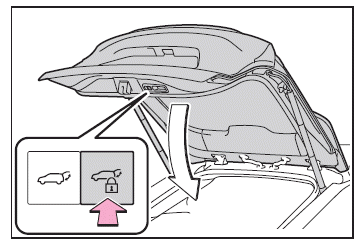

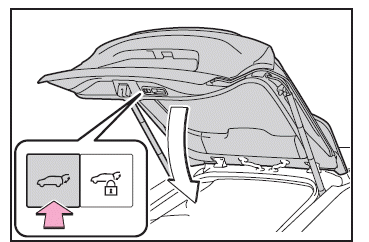

■ Utilisation du bouton de hayon électrique au hayon

Appuyez sur le bouton.

Le hayon électrique se ferme automatiquement.

Appuyez sur le bouton pendant que le hayon se ferme pour arrêter la manoeuvre.

Si vous appuyez de nouveau sur le bouton alors que la manoeuvre est arrêtée, le hayon effectue le mouvement inverse.

Ouverture, fermeture et verrouillage des portes

Si vous portez la clé électronique sur vous, appuyez sur le bouton.

Après avoir appuyé sur le bouton, un délai de 30 secondes environ s'écoule avant que le hayon électrique ne se referme si la clé se trouve dans la zone de détection. Après avoir appuyé sur le bouton, la hayon électrique se referme si la clé électronique sort de la zone de détection.

De même, si vous rapprochez à nouveau la clé électronique du hayon électrique, qu'elle se trouve dans la zone de détection, la fermeture du hayon s'interrompt.

Le signal sonore produit un son différent qu'en temps normal et le hayon électrique entame sa manoeuvre de fermeture automatique.

Lorsque le hayon électrique est fermé, toutes les portes se verrouillent simultanément et leur verrouillage est confirmé par les signaux de fonctionnement.

Si vous appuyez sur le bouton pendant que le hayon électrique est en train de se fermer, il s'arrête dans sa manoeuvre.

Si vous appuyez de nouveau sur le bouton alors que la manoeuvre est arrêtée, le hayon effectue le mouvement inverse.

Ouverture, fermeture et verrouillage des portes

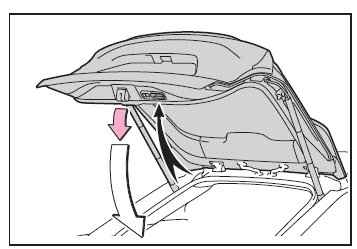

■ Fermeture du hayon par sa poignée

Abaissez le hayon avec sa poignée, puis un signal sonore se déclenche et il se ferme automatiquement.

Ouverture, fermeture et verrouillage des portes

■ Utilisation du capteur de pied (hayon électrique mains libres) (sur modèles équipés)

Pour ouvrir/fermer le hayon électrique mains libres, assurez-vous que le contacteur de démarrage est sur ARRÊT, que la manoeuvre du hayon électrique mains libres est activée et que vous portez sur vous une clé électronique.

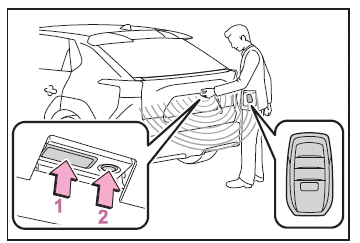

1. Avec la clé électronique sur vous, tenez-vous à portée de détection du système d'accès et de démarrage "mains libres", soit à environ 50 à 70 cm (19,7 à 27,6 in.) du parechocs arrière.

Ouverture, fermeture et verrouillage des portes

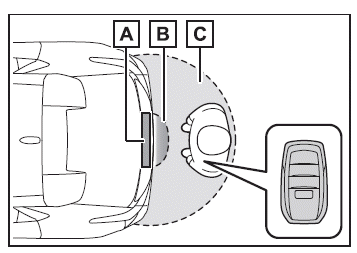

  1. Capteur de pied
  2. Périmètre de détection fonctionnelle du hayon électrique mains libres
  3. Périmètre de détection fonctionnelle du système d'accès et de démarrage "mains libres"

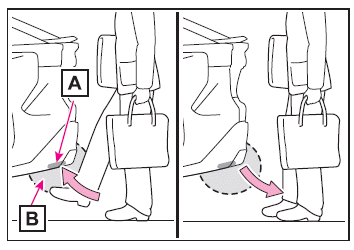

2. Approchez votre pied à 10 cm (3,9 in.) environ du pare-chocs arrière, puis retirez-le.

Ouverture, fermeture et verrouillage des portes

  1. Capteur de pied
  2. Périmètre de détection fonctionnelle du hayon électrique mains libres

3. Lorsque le capteur de pied détecte un mouvement de pied, le signal sonore retentit, et lorsque le pied est retiré, le hayon s'ouvre ou se ferme automatiquement.

Le signal sonore peut être désactivé avec la fonction de personnalisation.

Si vous passez le pied sous le pare-chocs arrière pendant que le hayon électrique est en train de manoeuvrer, il arrête son mouvement.

Si vous passez de nouveau le pied sous le pare-chocs alors que la manoeuvre est arrêtée, le hayon effectue le mouvement inverse.

■ Éclairage de coffre

■ Mécanisme de fermeture du hayon

Si le hayon reste entrouvert, son mécanisme de fermeture automatique le ferme automatiquement et complètement.

Quel que soit l'état du contacteur de démarrage, le mécanisme de fermeture automatique du hayon intervient.

■ Conditions de manoeuvre du hayon électrique

Le hayon électrique peut s'ouvrir et se fermer automatiquement dans les conditions suivantes:

■ Manoeuvre du hayon électrique

■ Protection anti-pincement

Des capteurs sont disposés des deux côtés du hayon électrique. Si quoi que ce soit fait obstruction au hayon électrique pendant qu'il se ferme, il s'arrête ou fait automatiquement mouvement dans le sens inverse.

Ouverture, fermeture et verrouillage des portes

■ Protection antichute

Si vous forcez sur le hayon électrique pendant sa manoeuvre d'ouverture automatique, il s'arrête dans son mouvement pour lui éviter de se refermer violemment.

■ Aide à la fermeture du hayon

Si vous abaissez le hayon d'un geste de la main lorsqu'il est arrêté en position ouverte, il se ferme automatiquement.

■ Fonction de verrouillage de réserve du hayon

Cette fonction permet de réserver le verrouillage de toutes les portes, au préalable, lorsque le hayon électrique est ouvert.

Lorsque vous appliquez la procédure suivante, toutes les portes se verrouillent à l'exception du hayon électrique, puis ce dernier se verrouille également en même temps qu'il se ferme.

1. Fermez toutes les portes, à l'exception du hayon.

2. Pendant la fermeture du hayon électrique, verrouillez les portes à l'aide du système d'accès et de démarrage "mains libres" depuis les portes latérales ou avec la télécommande du verrouillage centralisé.

La fermeture et le verrouillage de toutes les portes sont confirmés par les signaux de fonctionnement.

■ Fonction de verrouillage après fermeture

Lorsque le hayon électrique est ouvert, cette fonction s'occupe de le fermer puis de verrouiller simultanément toutes les portes.

Lorsque les procédures suivantes sont appliquées et qu'aucune des clés électroniques ne se trouve à l'intérieur du véhicule, toutes les portes se verrouillent lorsque le hayon électrique est complètement fermé.

1. Fermez toutes les portes, à l'exception du hayon électrique.

2. Tout en portant sur vous une clé électronique, appuyez sur le bouton en partie basse du hayon électrique.

Le signal sonore produit un son différent qu'en temps normal et le hayon électrique entame sa manoeuvre de fermeture automatique.

Lorsque le hayon électrique est fermé, toutes les portes se verrouillent simultanément et leur verrouillage est confirmé par les signaux de fonctionnement.

Le système à double verrouillage est inopérant à cet instant.

■ Situations dans lesquelles la fonction de verrouillage après fermeture peut ne pas intervenir correctement

Dans les situations suivantes, ils peut arriver que la fonction de verrouillage après fermeture n'intervienne pas correctement:

■ Conditions de fonctionnement du hayon électrique mains libres (véhicules équipés d'un hayon électrique mains libres)

Le hayon électrique mains libres s'ouvre/se ferme automatiquement lorsque les conditions suivantes sont réunies:

■ Situations dans lesquelles le hayon électrique mains libres peut ne pas fonctionner correctement (véhicules équipés d'un hayon électrique mains libres)

Dans les situations suivantes, il peut arriver que le hayon électrique mains libres ne fonctionne pas correctement:

Si le pare-chocs arrière a été touché pendant un moment, patientez un court instant avant d'essayer de manoeuvrer à nouveau le hayon électrique mains libres.

Si vous avez installé un accessoire, configurez le hayon électrique mains libres pour qu'il soit inactif.

■ Pour éviter toute manoeuvre involontaire du hayon électrique mains libres (véhicules équipés d'un hayon électrique mains libres)

Lorsqu'une clé électronique est détectée dans le périmètre fonctionnel, il peut arriver que le hayon électrique mains libres se mette en mouvement sans que vous le vouliez, il convient donc d'être vigilant dans les situations suivantes.

Pour éviter toute manoeuvre involontaire, configurez le hayon électrique mains libres pour qu'il soit inactif.

■ Lorsque vous rebranchez la batterie 12 V

Pour permettre au hayon électrique de fonctionner normalement, fermez-le manuellement.

■ Si le mécanisme d'ouverture du hayon/ est inopérant

Il est possible de déverrouiller le hayon par l'intérieur.

1. Retirez le cache.

Pour éviter d'abîmer quelque chose, protégez l'extrémité du tournevis avec un chiffon.

Ouverture, fermeture et verrouillage des portes

2. Défaites la vis et retirez le cache.

Ouverture, fermeture et verrouillage des portes

3. Manoeuvrez le levier.

Ouverture, fermeture et verrouillage des portes

4. Pour le remontage, procédez dans l'ordre inverse des opérations indiquées.

■ Personnalisation

Certaines fonctions sont personnalisables.

AVERTISSEMENT

■ Mécanisme de fermeture du hayon

Ouverture, fermeture et verrouillage des portes

■ Hayon électrique

Respectez les précautions suivantes lorsque vous utilisez le hayon électrique.

À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

■ Protection anti-pincement

Respectez les précautions suivantes.

À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

■ Hayon électrique mains libres (sur modèles équipés)

Respectez les précautions suivantes lorsque vous utilisez le hayon électrique mains libres.

À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.

NOTE

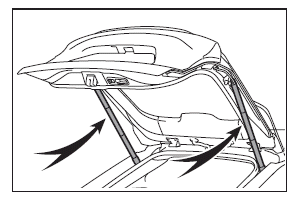

■ Vérins motorisés de hayon

Le hayon est muni de vérins motorisés qui le maintiennent en place.

Respectez les précautions suivantes. À défaut, les vérins motorisés du hayon risquent de subir des dommages et de ne plus fonctionner correctement.

Ouverture, fermeture et verrouillage des portes

■ Pour éviter toute défaillance du mécanisme de fermeture du hayon

Ne pas forcer sur le hayon pendant le fonctionnement du mécanisme de fermeture automatique. Trop forcer sur le mécanisme de fermeture du hayon peut entraîner son mauvais fonctionnement.

■ Pour éviter tout dommage au hayon électrique

■ Fonction de verrouillage après fermeture

Lorsque le hayon électrique se ferme alors que la fonction de verrouillage après fermeture est active, le système déclenche avant le début de la manoeuvre un signal sonore différent de celui utilisé en temps normal.

Pour confirmer que la manoeuvre a débuté correctement, assurez-vous que le signal sonore émis est différent de celui utilisé en temps normal.

Par ailleurs, lorsque le hayon électrique est complètement fermé et verrouillé, le verrouillage de toutes les portes est confirmé par les signaux de fonctionnement.

Avant de quitter le véhicule, assurez-vous que les signaux de fonctionnement l'ont bien confirmé et que toutes les portes sont verrouillées.

■ Précautions avec le hayon électrique mains libres (sur modèles équipés)

Le capteur de pied est situé sous la partie centrale au bas du pare-chocs arrière.

Respectez les recommandations suivantes pour garantir le fonctionnement correct du hayon électrique mains libres:

Désactivation du système de hayon électrique (véhicules équipés d'un hayon électrique)

Pour configurer le système de hayon électrique, vous pouvez afficher l'écran "Param.véhic." depuis l'écran de configuration de l'écran multifonctionnel.

Les paramètres modifiés du hayon électrique ne sont pas remis à zéro par la mise sur arrêt du contacteur de démarrage. Pour rétablir les paramètres à leur configuration d'origine, il faut les modifier à nouveau à l'écran de configuration de l'écran multifonctionnel.

Réglage de la position d'ouverture du hayon (véhicules équipés d'un hayon électrique)

Il est possible de régler la position d'ouverture du hayon électrique.

1. Arrêtez le hayon dans la position qui vous convient.

2. Appuyez pendant plus de 2 secondes sur le bouton de hayon électrique.

Ouverture, fermeture et verrouillage des portes

■ Rétablissement de la position d'arrêt automatique du hayon à la configuration initiale

Appuyez pendant plus de 7 secondes sur le bouton de hayon électrique.

Le signal sonore se déclenche 4 fois, puis encore deux fois. À la prochaine manoeuvre d'ouverture du hayon électrique, celui-ci s'ouvrira jusqu'à la position de configuration initiale.

Ouverture, fermeture et verrouillage des portes

■ Personnalisation

Vous pouvez régler la position d'ouverture depuis l'écran multifonctionnel. Concernant la position d'arrêt, priorité est donnée à la dernière position définie par le bouton de hayon électrique ou l'écran multifonctionnel.
