REGLAGE DE LA CIBLE (CIBLE TRIANGULAIRE)

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Informations relatives à l'exposition aux radiofréquences:

PROCÉDURE

1. PREPARATION POUR LE REGLAGE DE L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

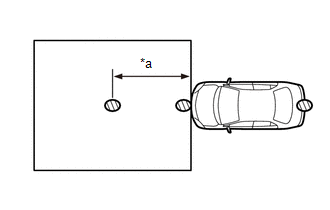

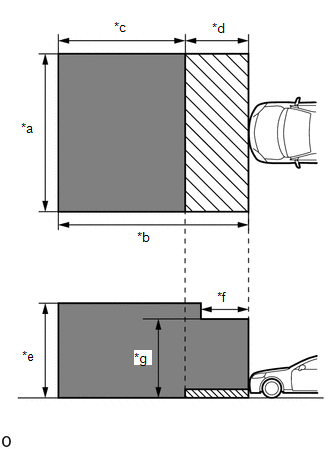

(a) Stationner le véhicule sur une surface plane où la marche avant du véhicule, comme indiqué sur le schéma, est à l'abri de tout objet métallique.

*a

5 m (16,4 pi)

*b

6 m (19,7 pi)

*c

4 m (13,1 pi)

* d

2 m (6,56 pi)

* e

3 m (9,84 pi)

* f

1,5 m (4,92 pi)

*g

2,5 m (8,2 pi)

Ne pas placer d'objets métalliques dans cette zone

Ne pas placer d'objets métalliques à une hauteur de plus de 50 mm (1,97 po) dans cette zone

CONSEIL:

Les objets métalliques mesurant 50 mm (1,97 po) maximum ne gênent pas le réglage dans les 2 m (6,56 pi) à l'avant du véhicule.

(b) Vérifier le niveau du sol.

(1) Vérifier le niveau du sol en 3 points, comme indiqué sur le schéma.

*a

3 m (9,84 pi)

Point de vérification du niveau

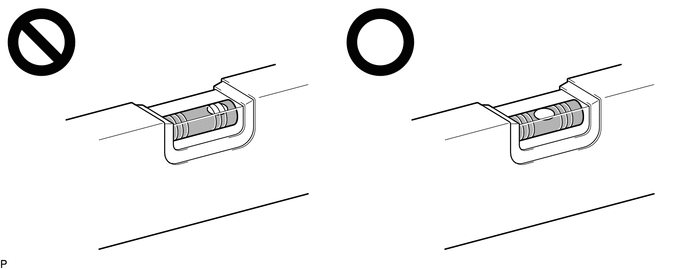

(2) Placer le niveau à chaque point de vérification de niveau et s'assurer que la bulle d'air du niveau est centrée.

(c) Régler la pression de gonflage des pneus à la valeur prescrite.

Cliquer ici

(d) Nettoyer le garnissage de calandre ou l'ensemble de capteur radar à ondes millimétriques.

(e) Vérifier visuellement l'avant du véhicule.

CONSEIL:

S'assurer qu'il n'y a pas de détérioration ou de déformation.

(f) Vérifier visuellement l'ensemble de pare-chocs avant, la calandre et les renforts.

CONSEIL:

S'assurer qu'il n'y a pas de détérioration ou de déformation.

(g) S'assurer que la calandre et l'ensemble de pare-chocs avant sont correctement posés et qu'il n'y a pas de dommages ou de déformations autour des zones de pose. Si des anomalies sont détectées, réparer ou remplacer les pièces si nécessaire.

2. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT

CONSEIL:

La déviation de l'axe vertical peut uniquement être vérifiée et ne peut être ajustée.

(a) Régler la hauteur SST (réflecteur).

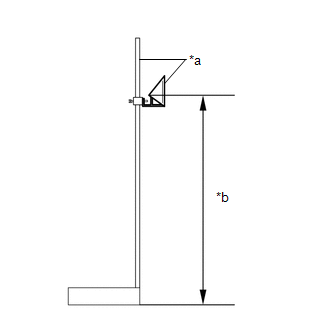

(1) Régler le SST (réflecteur) afin que le centre de SST (réflecteur) se trouve à la même hauteur que le capteur radar à ondes millimétriques.

REMARQUE:

Régler le réflecteur de sorte que son centre se trouve à 777 mm (2,55 pi) au-dessus du sol.

SST: 09870-60000

09870-60010

SST: 09870-60040

*a

SST (réflecteur)

*b

777 mm (30.6 in.)

(b) Positionner le SST (réflecteur).

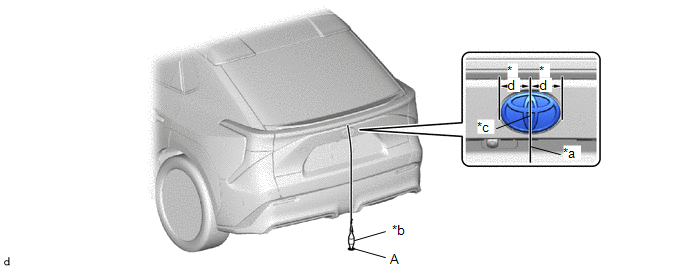

(1) Suspendre un poids avec une pointe effilée au centre de l'emblème arrière et marquer le point central arrière du véhicule (point A) sur le sol.

*a

Corde

*b

Poids

*c

Central

* d

Symétrie bilatérale

CONSEIL:

Faire légèrement bouger la ficelle avec vos doigts à plusieurs reprises pour s'assurer que la ficelle est perpendiculaire au sol.

(2) Suspendre un poids avec une pointe effilée au centre de l'emblème avant, et marquer le point central avant du véhicule (point B) sur le sol.

*a

Corde

*b

Poids

*c

Central

* d

Symétrie bilatérale

CONSEIL:

Faire légèrement bouger la corde avec vos doigts à plusieurs reprises pour s'assurer que la corde est perpendiculaire au sol.

(3) Lors de l'utilisation d'un marqueur de ligne laser:

REMARQUE:

Ne pas regarder directement le rayon laser.

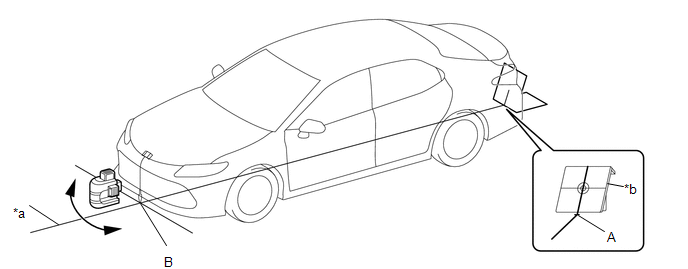

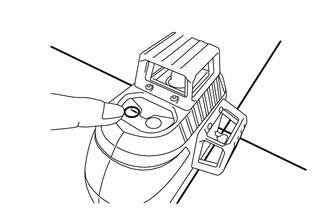

  1. Appuyer sur le bouton de mode laser sur le marqueur de ligne laser pour activer les émetteurs de ligne laser.

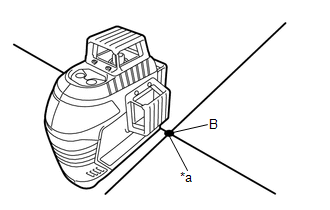

  2. Aligner le point de marquage au sol du faisceau laser (partie transversale) avec le point B.

    *a

    Point de repère au sol (partie transversale)

  3. Aligner le centre du panneau de la cible avec le point A et régler le panneau de la cible de manière à ce qu’il soit orienté vers l’avant.

    *a

    Ligne centrale

    *b

    Panneau cible

  4. Régler la position du marqueur de ligne laser de manière à ce que le faisceau laser soit aligné avec la ligne centrale du panneau cible.

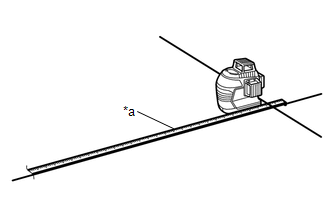

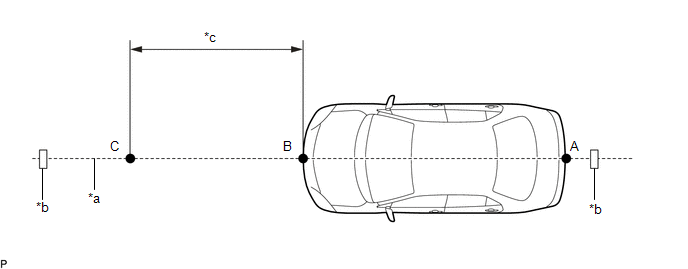

  5. Prolonger un ruban à mesurer d’au moins 3000 mm (9,84 pi) de longueur à partir du point B, et mettre le ruban à mesurer en place.

    *a

    Mètre à ruban

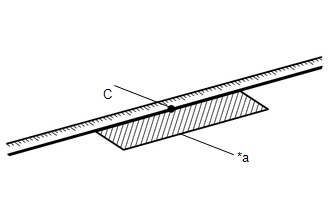

  6. A une distance de 3000 mm (9,84 pi) du point B, appliquer un morceau de ruban d’environ 200 mm (7,87 po) le long du ruban à mesurer et marquer le point C.

    *a

    Ruban adhésif

(4) Lors de l'utilisation d'un marqueur de ligne de laser:

  1. À l'aide de ruban adhésif et d'une ficelle, créer une ligne qui relie le point B au point A et qui dépasse d'au moins 3000 mm (9,84 pi) le point central avant du véhicule.

    *a

    Corde

    *b

    Ruban adhésif

    *c

    3000 mm (9,84 pi)

    -

    -

    CONSEIL:

    • S'assurer que la ficelle est tendue lors de la fixation du ruban adhésif.
    • Faire vaciller légèrement la ficelle du doigt à plusieurs reprises pour s'assurer que la ficelle est bien alignée sur le point B.
  2. Tracer le point C (position de positionnement de SST réflecteur) à 3000 mm (9,84 pi) du point B.

(5) Placer le SST (réflecteur) au point C.

(c) Effectuer le réglage d'axe de faisceau avant.

REMARQUE:

(1) Brancher le GTS sur le DLC3.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mettre le GTS en position ON.

(4) Entrer dans les menus suivants: Body Electrical/Front Radar Sensor/Utility/Front Beam Axis Adjustment.

Body Electrical>Front Radar Sensor>Utility

Affichage du tester

Front Beam Axis Adjustment

(5) Confirmer les conditions affichées sur l'écran puis appuyer sur "Next".

(6) Sélectionner "Trigonal pyramid" puis appuyer sur "Next".

(7) Effectuer le réglage en suivant les indications affichées sur le GTS.

REMARQUE:

Si un code d'erreur s'affiche, commencer la recherche de pannes selon les indications du tableau suivant, puis effectuer à nouveau la procédure de réglage.

N° d'erreur

Description de l'erreur

Cause de l'erreur

Action à entreprendre

1

Anomalie d'absence de cible

  • Le SST (réflecteur) est placé de façon incorrecte.
  • Le garnissage de calandre ou l'ensemble de capteur radar à ondes millimétriques est couvert de saleté ou de neige.
  • La destination ne correspond pas.

Placer le SST (réflecteur) dans la position appropriée. (cf. page 2. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT (b) Positionner le SST (réflecteur))

Nettoyer le garnissage de calandre ou l'ensemble de capteur radar à ondes millimétriques.

Vérifier les conditions de pose de l'ensemble de pare-chocs avant et de la calandre.

2

Anomalie de distance cible

  • Le SST (réflecteur) est placé de façon incorrecte.

Placer le SST (réflecteur) dans la position appropriée. (cf. page 2. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT (b) Positionner le SST (réflecteur))

3

Anomalie de cibles multiples

  • Il y a un objet réfléchissant à proximité du SST (réflecteur).
  • Une personne est entrée dans la zone de réglage.

Déposer tous les objets réfléchissants.

S'assurer que personne ne se trouve dans la zone de réglage pendant la procédure de réglage. (Voir page 1. PREPARATION POUR LE REGLAGE DE L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES)

4

Anomalie de déplacement de cible

  • Le SST (réflecteur) a été déplacé ou secoué par le vent pendant le réglage.
  • Une personne est entrée dans la zone de réglage.

Placer le SST (réflecteur) dans la position appropriée. (cf. page 2. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT (b) Positionner le SST (réflecteur))

Effectuer le réglage dans une zone à l'abri du vent.

S'assurer que personne ne se trouve dans la zone de réglage pendant la procédure de réglage. (cf. page 1. PREPARATION POUR LE REGLAGE DE L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES)

5

Réglage d'axe

  • Le réglage de l'axe optique n'a pas été effectué.

Réglage d'axe optique. (cf. page 2. REGLER L'ENSEMBLE DU CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT (c) Réglage de l'axe du faisceau avant)

6

Anomalie d'angle cible

  • Le SST (réflecteur) est placé de façon incorrecte.
  • L'axe de faisceau de l'ensemble de capteur radar à ondes millimétriques est en dehors de la plage de correction automatique.

Placer le SST (réflecteur) dans la position appropriée. (cf. page 2. REGLER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES HORIZONTALEMENT (b) Positionner le SST (réflecteur))

Vérifier l'état de l'ensemble de capteur radar à ondes millimétriques, de la calandre et de l'ensemble de pare-chocs avant.

7

Anomalie de radar

  • Le fonctionnement de l'ensemble de capteur radar à ondes millimétriques n'est pas normal.

Remplacer l'ensemble de capteur radar à ondes millimétriques.

8

Encrassement du radar

  • Il y a de la saleté sur le garnissage de calandre ou l'ensemble de capteur radar à ondes millimétriques.
  • Nettoyer le garnissage de calandre ou l'ensemble de capteur radar à ondes millimétriques.
  • S'assurer qu'il n'y a pas de corps étranger entre l'ensemble de capteur radar à ondes millimétriques et le garnissage de calandre.

9

Anomalie de température

  • La température autour de l'ensemble de capteur radar à ondes millimétriques est trop élevée.

Attendre que la température descende jusqu'à la plage de fonctionnement (-30 à 50°C).

10

Anomalie de tension

  • La tension d'alimentation IG se situe en dehors de la plage de fonctionnement de l'ensemble de capteur radar à ondes millimétriques.

Vérifier la tension de la batterie (condition spécifiée: 10 à 16 V).

Cliquer ici

11

Anomalie de communication externe

  • La communication CAN entre la caméra de reconnaissance de la zone avant et l'ensemble de capteur radar à ondes millimétriques n'est pas normale.

Vérifier l'état des connecteurs et du faisceau de câbles.

12

Dysfonctionnement de portée d'axe de radar vers le haut

  • L'axe du faisceau de l'ensemble de capteur radar à ondes millimétriques est dévié.

Vérifier l'état de l'ensemble de capteur radar à ondes millimétriques, de la calandre et de l'ensemble de pare-chocs avant.

  • Vérifier la hauteur du SST (réflecteur).
  • Vérifier l'emplacement du SST (réflecteur).

13

Dysfonctionnement de portée d'axe de radar vers le bas

  • L'axe du faisceau de l'ensemble de capteur radar à ondes millimétriques est dévié.

Vérifier l'état de l'ensemble de capteur radar à ondes millimétriques, de la calandre et de l'ensemble de pare-chocs avant.

  • Vérifier la hauteur du SST (réflecteur).
  • Vérifier l'emplacement du SST (réflecteur).

14

Anomalie de vitesse du véhicule

  • Le véhicule est en mouvement.

S'assurer que le véhicule reste à l'arrêt.

16

Temps écoulé

  • Le véhicule ne peut pas entrer normalement en communication avec le GTS.
  • Le véhicule ne reste pas arrêté pendant le réglage d'axe de faisceau.
  • Le fonctionnement de l'ensemble de capteur radar à ondes millimétriques n'est pas normal.
  • S'assurer que le véhicule est correctement branché au GTS.
  • S'assurer que le véhicule reste à l'arrêt.
  • Effectuer à nouveau le réglage de l'axe du faisceau et remplacer l'ensemble de capteur radar à ondes millimétriques si le même code d'erreur est émis.

18

Informations relatives au véhicule indéfinies

  • La communication CAN entre la caméra de reconnaissance de la zone avant et l'ensemble de capteur radar à ondes millimétriques n'est pas normale.

Vérifier si les connecteurs de l'ensemble de capteur radar à ondes millimétriques, de la caméra de reconnaissance de marche avant et du bloc de jonction sont correctement branchés.

(8) Appuyer sur "Exit" pour terminer le réglage d'axe de faisceau avant.

(d) Effectuer le relevé de mauvais alignement de l'axe du faisceau avant.

REMARQUE:

(1) Entrer dans les menus suivants: Body Electrical/Front Radar Sensor/Utility/Front Beam Axis Misalignment Reading.

Body Electrical>Front Radar Sensor>Utility

Affichage du tester

Front Beam Axis Misalignment Reading

(2) Confirmer les conditions affichées sur l'écran puis appuyer sur "Next".

(3) Sélectionner "Trigonal pyramid" puis appuyer sur "Next".

(4) Effectuer le réglage en suivant les indications affichées sur le GTS.

Condition spécifiée:

Vertical(e)

-0,6 à 0,6 deg.

Horizontal

-0,5 à 0,5 deg.

REMARQUE:

Si le résultat n'est pas conforme aux spécifications, effectuer à nouveau le réglage de l'axe.

(5) Mettre le contacteur d'allumage en position OFF.

(6) Débrancher le GTS du DLC3.

(e) Après avoir terminé le réglage de l'axe de faisceau, effacer les entrées de l'historique de commande de système du véhicule.

(1) Effacer l'historique de commande de véhicule (système de capteur radar avant).

Cliquer ici

(2) Supprimer l'historique de commande de véhicule (système de caméra avant).

Cliquer ici

(3) Effacer l'historique de commande de véhicule (système de feux de route automatiques)

Cliquer ici
