POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les parties pointues des pièces peuvent blesser les mains.
.png)
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

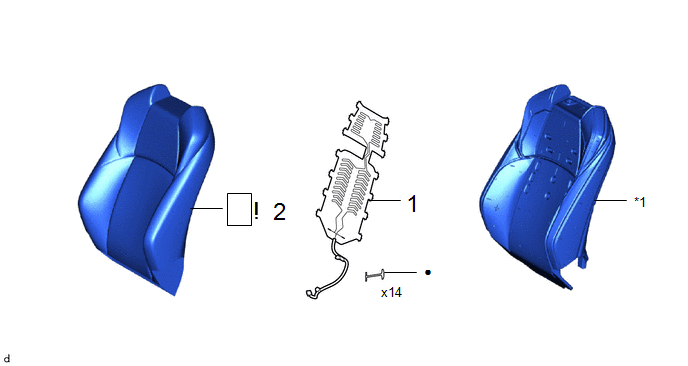

1 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT |
87510N | - |
- | - |
|
2 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S |
|
- | - |
|
*1 | REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

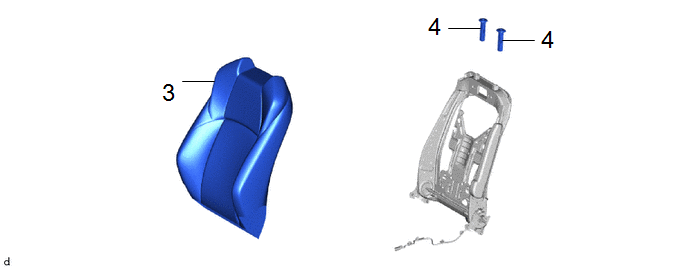

3 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
4 | SUPPORT D'APPUIE-TETE DE SIEGE AVANT |
71931 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

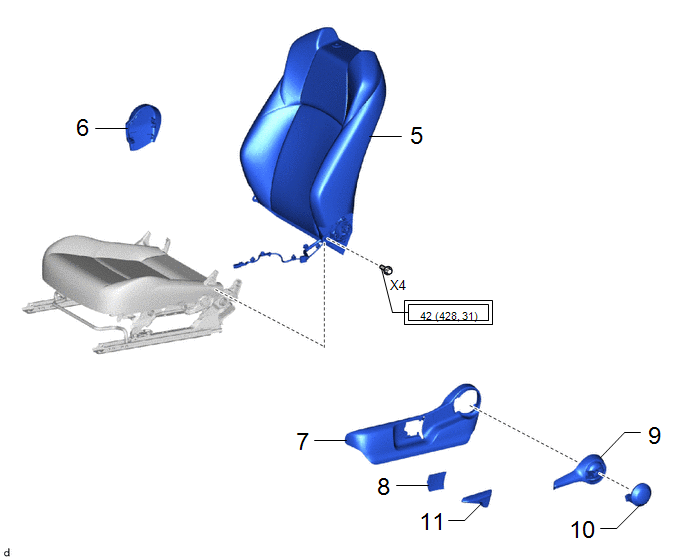

5 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
|
6 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
7 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
8 | BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE |
71849F | - |
- | - |
|
9 | POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON |
72526A | - |
- | - |
|
10 | CACHE DE CHARNIERE D'INCLINAISON |
72552B | - |
- | - |
|
11 | POIGNEE DE REGLAGE EN HAUTEUR |
72495A | - |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

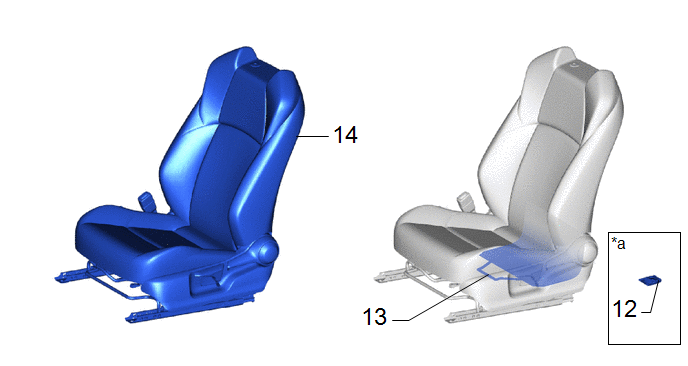

12 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
13 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
14 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT
2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
|
|
REMARQUE:
|
3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
4. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
5. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
6. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
7. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
8. REPOSER LE CACHE DE DISPOSITIF DE REGLAGE DE SIEGE
9. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON
10. REPOSER LE CACHE DE CHARNIERE D'INCLINAISON
11. REPOSER LA POIGNEE DU DISPOSITIF DE REGLAGE EN HAUTEUR
12. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
Cliquer ici .gif)
13. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
14. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
VerificationDemontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
Manier les composants à l'intérieur, dans la mesure du possible, afin d'éviter que des corps étrangers ne pénètrent ...
