Toyota bZ4X - Manuel de réparation (2021-2024): Demontage
DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
- Manier les composants à l'intérieur, dans la mesure du possible, afin d'éviter que des corps étrangers ne pénètrent et n'adhèrent aux composants de l'ensemble de phare.
- Ne pas réutiliser des pièces dont la capacité de fixation est réduite en raison de filets détériorés.
- Ne pas toucher la surface intérieure de la lentille et les surfaces métalliques dans la mesure du possible, ou elles risquent de se salir.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- Lors de la repose des pièces constitutives, s'assurer que le faisceau de câbles n'est pas pincé ou tiré.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante concerne le côté gauche.

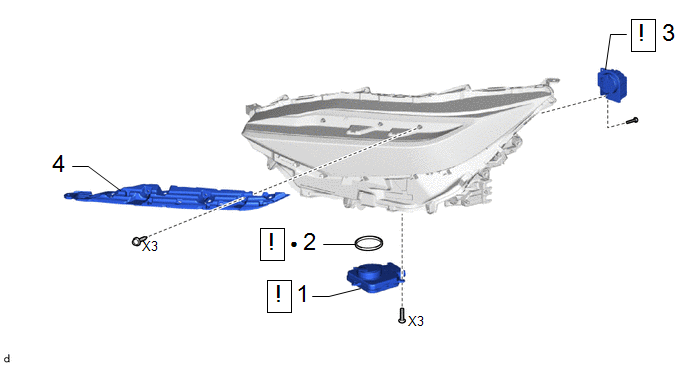

PIECES CONSTITUTIVES (DEMONTAGE)
Procédure | N° de référence |
|
|
|
1 | SOUS-ENSEMBLE D'ECU DE PHARE |
81056A |
|
- | - |
2 | JOINT D'ETANCHEITE DE PHARE |
81134 |
|
- | - |
3 | BLOC LED DE FEU DE POSITION N° 1 |
8116A |
|
- | - |
4 | CADRE DE PHARE |
81156 | - |
- | - |
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE D'ECU DE PHARE
|
Cliquer ici |
2. DEPOSER LE JOINT D'ETANCHEITE DE PHARE
|
Cliquer ici |
3. DEPOSER LE BLOC LED DE JEU DE PHARE N° 1
|
REMARQUE:
- S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
- Ne pas laisser de saleté ou de corps étrangers sur le bloc de phare ou sur d'autres éléments.
- La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
- L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
- Ne pas toucher le bloc de phare à mains nues.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- S'il y a des traces de doigts ou des corps étrangers sur le bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
|
SST: 09890-47010
09891-04010
09891-04020
09891-04030
09891-04040

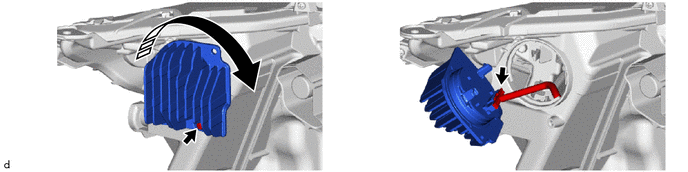

(a) Pour le côté gauche:
|
Déposer dans ce sens | - |
- |

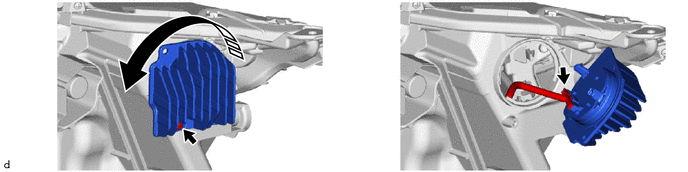

(b) Pour le côté droit:
|
Déposer dans ce sens | - |
- |

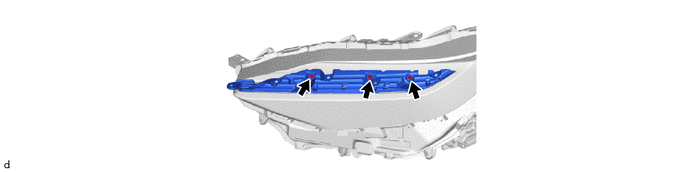

4. DEPOSER LE RIM DE PHARE
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
