POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:

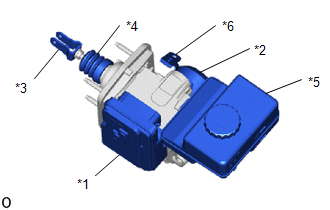

*1 |
ECU de contrôle de dérapage n° 1 |
*2 |
Moteur |
*3 |
Chape de tige de poussée de maître-cylindre |
*4 |
Soufflet |
*5 |
Réservoir |
*6 |
Support d'actionneur de frein |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

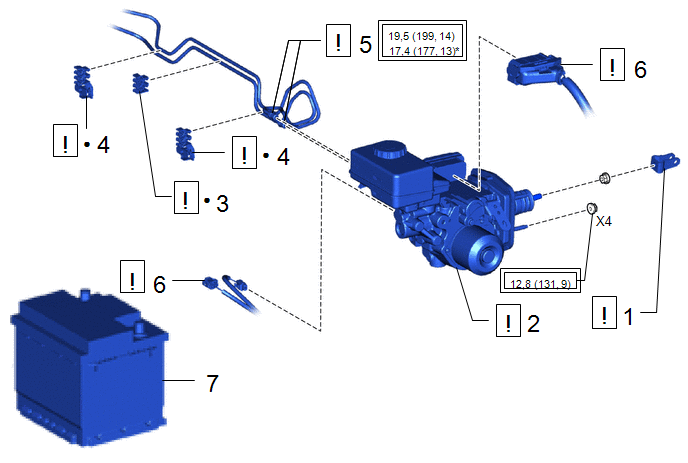

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE |
47264 |
|
- | - |
2 | ENSEMBLE DE MAITRE-CYLINDRE DE FREIN |
47200 |
|
- | - |
3 | ATTACHE DE TUYAU DE FREIN N° 4 |
47374B |
|
- | - |
4 | ATTACHE DE TUYAU DE FREIN N° 1 |
47371A |
|
- | - |
5 | CANALISATION DE FREIN |
- |
|
- | - |
6 | CABLE PRINCIPAL DE COMPARTIMENT AVANT |
82111C |
|
- | - |
7 | BATTERIE AUXILIAIRE |
- | - |
- | - |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |

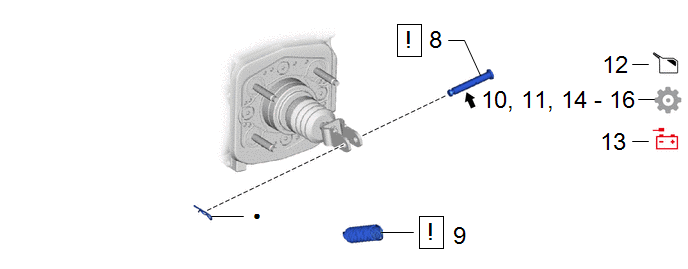

Procédure | N° de référence | ||||
---|---|---|---|---|---|
8 | AXE DE TIGE DE POUSSEE |
47264A |
|
- | - |
9 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
47101A |
|
- | - |
10 | VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN |
- | - |
- |
|
11 | VERIFIER LA GARDE A LA PEDALE DE FREIN |
- | - |
- |
|
12 | REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN |
- | - |
|
- |
13 |
BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
14 | EFFECTUER LA CONFIGURATION DE L'ECU |
- | - |
- |
|
1,5 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
16 | PURGER LE SYSTEME DE FREINAGE |
- | - |
- |
|
● | Pièce non réutilisable |
Graisse au glycol à base de savon de lithium |

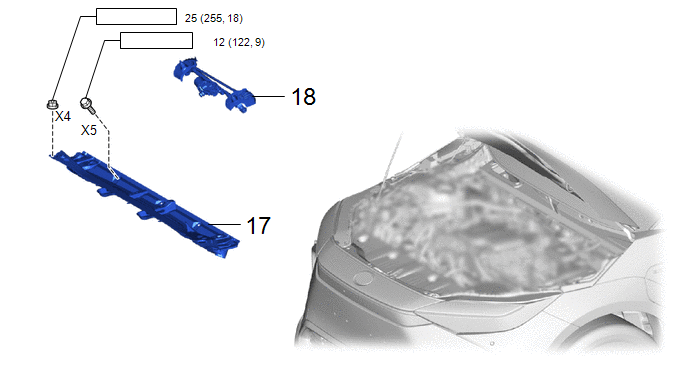

Procédure | N° de référence | ||||
---|---|---|---|---|---|
17 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
18 | MOTEUR ET TRINGLERIE D'ESSUIE-GLACE |
- | - |
- | - |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

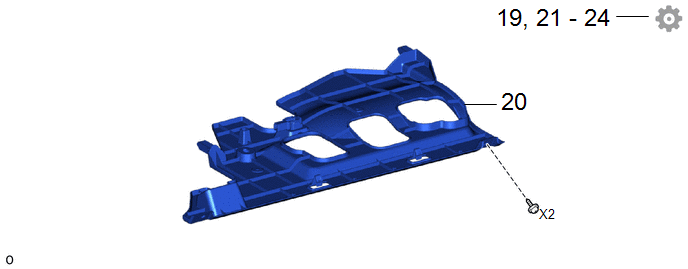

Procédure | N° de référence | ||||
---|---|---|---|---|---|
19 | VERIFIER ET REGLER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN |
89510D | - |
- |
|
20 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
21 | PROCEDER AU CALIBRAGE DU SYSTEME DE FREINAGE |
- | - |
- |
|
22 | VERIFIER LA COURSE DE RESERVE DE LA PEDALE DE FREIN |
- | - |
- |
|
23 | PROCEDER A L'INITIALISATION ET AU CALIBRAGE |
- | - |
- |
|
24 | VERIFIER ET SUPPRIMER LES DTC |
- | - |
- |
|
PROCÉDURE
1. REPOSER LA CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement de la chape de tige de poussée de maître-cylindre est nécessaire.
REMARQUE: Serrer complètement le contre-écrou en réglant la hauteur de la pédale de frein. |

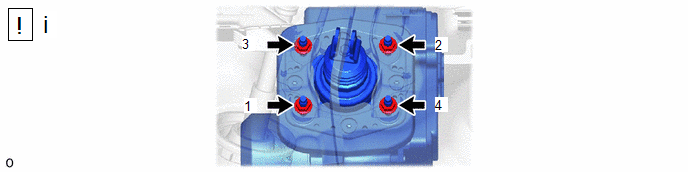

2. REPOSER L'ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
(1) Reposer l'ensemble de maître-cylindre de frein avec les 4 écrous.
Torque:
12,8 N·m {131 kgf·cm, 9 ft·lbf}
REMARQUE:

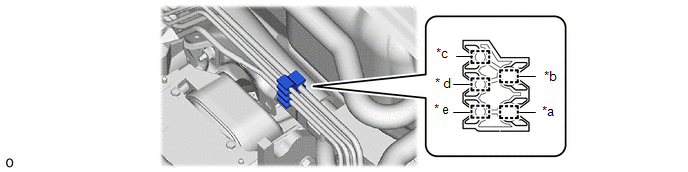

3. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 4
REMARQUE: Ne pas froisser ni endommager les canalisations de frein. |
*a | En provenance de la 1ère chambre de l'ensemble de maître-cylindre de frein |
*b | En provenance de la 2ème chambre de l'ensemble de maître-cylindre de frein |
*c | Vers l'ensemble de cylindre de frein à disque avant gauche |
* d | Vers l'ensemble de cylindre de frein à disque arrière gauche |
* e | Vers l'ensemble de cylindre de frein à disque arrière droit |
- | - |

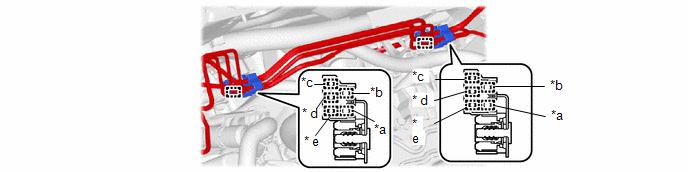

4. REPOSER L'ATTACHE DE TUYAU DE FREIN N° 1
REMARQUE: Ne pas froisser ni endommager les canalisations de frein. |
*a | En provenance de la 1ère chambre de l'ensemble de maître-cylindre de frein |
*b | En provenance de la 2ème chambre de l'ensemble de maître-cylindre de frein |
*c | Vers l'ensemble de cylindre de frein à disque avant gauche |
* d | Vers l'ensemble de cylindre de frein à disque arrière gauche |
* e | Vers l'ensemble de cylindre de frein à disque arrière droit |
- | - |

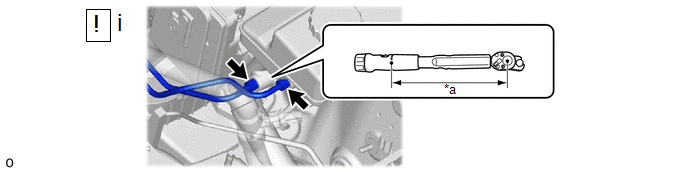

5. REPOSER LA CANALISATION DE FREIN
REMARQUE:
|
*a | Longueur de bras de levier de clé dynamométrique |
- | - |
(1) A l'aide d'une clé à écrou de raccord, brancher les 2 canalisations de frein sur l'ensemble de maître-cylindre de frein.
Torque:
Couple de serrage prescrit :
19,5 N·m {199 kgf·cm, 14 ft·lbf}
CONSEIL:
Cliquer ici
17,4 N*m (177 kgf*cm, 13 lbf*pi)

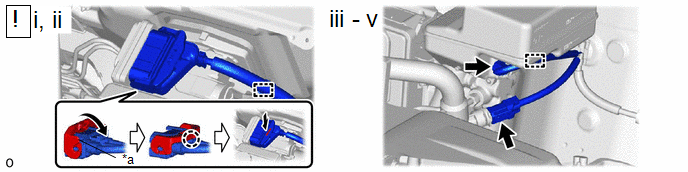

6. REPOSER LE CABLE PRINCIPAL DE COMPARTIMENT AVANT
*a | Levier de verrouillage |
- | - |
(1) Engager l'attache pour reposer le câble principal de compartiment avant sur l'ensemble de maître-cylindre de frein.
(2) Brancher le connecteur de maître-cylindre de frein et pousser le levier de verrouillage vers le bas pour engager la griffe, comme indiqué sur le schéma.
REMARQUE:
CONSEIL:
Enfoncer le verrou après avoir branché le connecteur de maître-cylindre de frein.
(3) Brancher le connecteur sur le sous-ensemble de durite d'eau.
(4) Engager l'attache.
(5) Raccorder le connecteur du contacteur de rappel de niveau de liquide de frein.
7. REPOSER LA BATTERIE AUXILIAIRE
Cliquer ici
8. REPOSER L'AXE DE TIGE DE POUSSEE
Cliquer ici |
9. REPOSER LE RESSORT DE RAPPEL DE LA PEDALE DE FREIN
Cliquer ici |
10. VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN
Cliquer ici
11. VERIFIER LA GARDE A LA PEDALE DE FREIN
Cliquer ici
12. REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN
13. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
CONSEIL:
Il est nécessaire de brancher le câble sur la borne négative (-) de la batterie auxiliaire afin d'effectuer la vérification et le réglage du système de purge de frein.
Cliquer ici
14. EFFECTUER LA CONFIGURATION DE L'ECU
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement de l'ensemble de maître-cylindre de frein est nécessaire.
Cliquer ici
15. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement de l'ensemble de maître-cylindre de frein est nécessaire.
Cliquer ici
16. PURGER LE SYSTEME DE FREINAGE
Cliquer ici
17. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici
18. REPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
19. VERIFIER ET REGLER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN
Cliquer ici
20. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
21. PROCEDER AU CALIBRAGE DU SYSTEME DE FREINAGE
Cliquer ici
22. VERIFIER LA COURSE DE RESERVE DE LA PEDALE DE FREIN
Cliquer ici
23. PROCEDER A L'INITIALISATION ET AU CALIBRAGE
Cliquer ici
Cliquer ici
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
24. VERIFIER ET SUPPRIMER LES DTC
