EMPLACEMENT DES PIECES

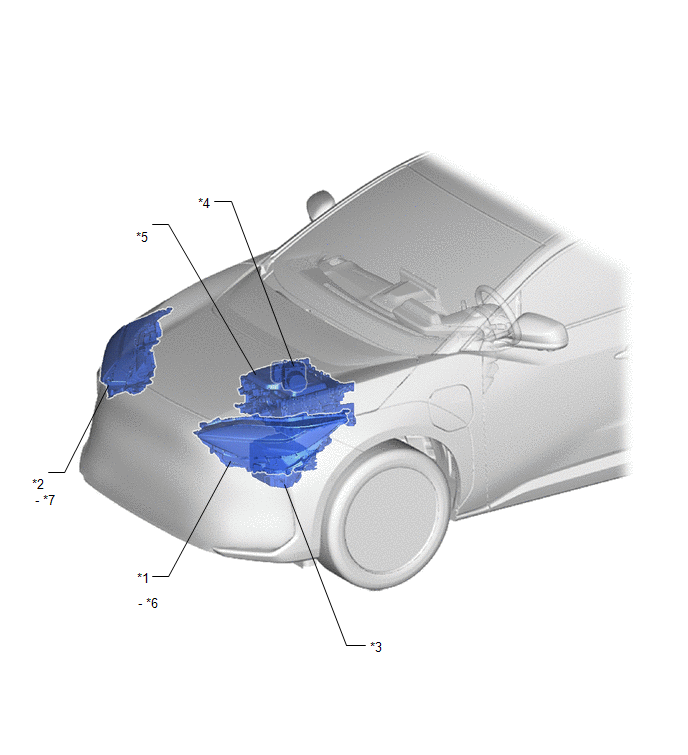

SCHEMA
|
*1 | ENSEMBLE DE PHARE GAUCHE |
*2 | ENSEMBLE DE PHARE DROIT |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR - FUSIBLE STRG HTR (avec ECU de direction de réseau multiplex) |
*4 | ENSEMBLE D'ACTIONNEUR DE FREINS - ECU DE CONTROLE DE DERAPAGE N°2 |
|
*5 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
*6 | SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE |
|
*7 | SOUS-ENSEMBLE D'ECU DE PHARE DROITE |
- | - |

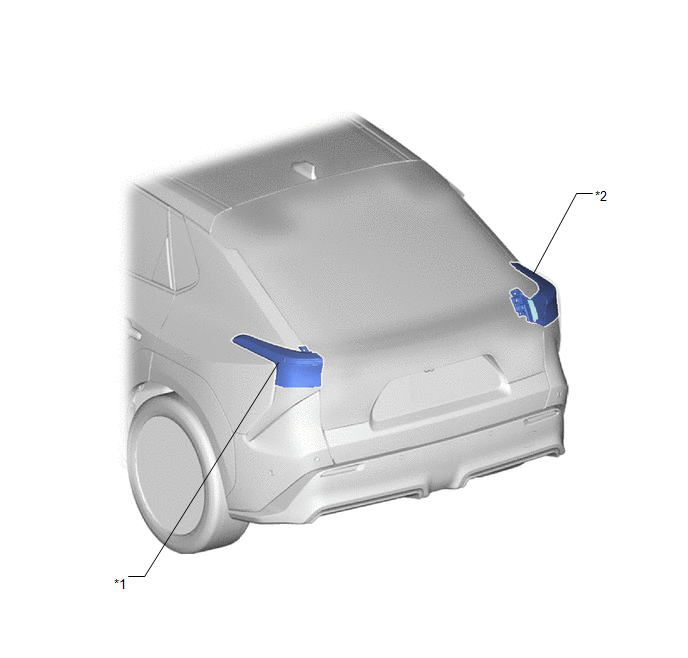

SCHEMA
|
*1 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - CABLE ET DOUILLE DE FEU COMBINE ARRIERE GAUCHE - LED DE CLIGNOTANT ARRIERE |
*2 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - CABLE ET DOUILLE DE FEU COMBINE ARRIERE DROIT - LED DE CLIGNOTANT ARRIERE |

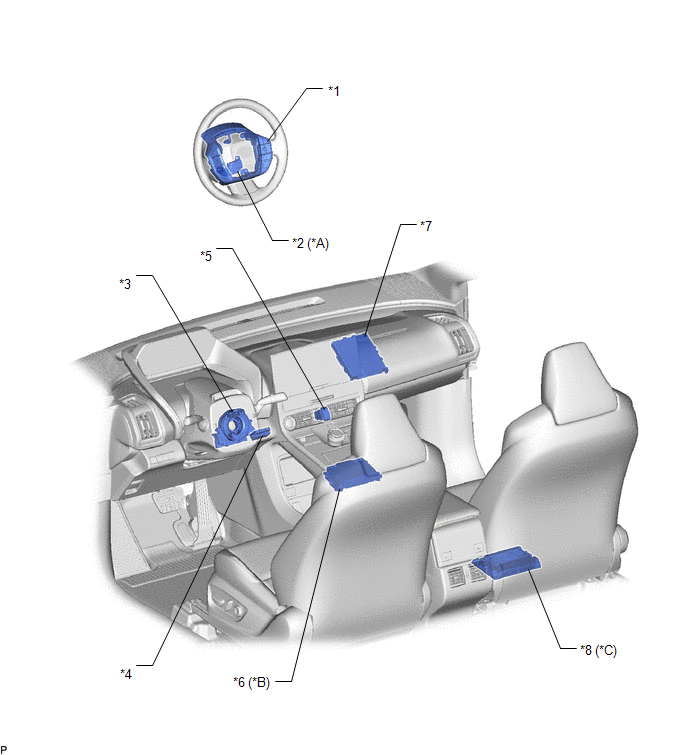

SCHEMA
|
*a | Avec ECU de direction du réseau multiplex |
*b | Avec système de charge à distance |
|
*c | Avec amplificateur de l'élément stéréo |
- | - |
|
*1 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | ECU DE DIRECTION DU RESEAU MULTIPLEX |
|
*3 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*4 | CONTACTEUR TRIP - CONTACTEUR ODO/TRIP - CONTACTEUR UP DE RHEOSTAT DE COMMANDE D'ECLAIRAGE - CONTACTEUR DOWN DE RHEOSTAT DE COMMANDE D'ECLAIRAGE |
|
*5 | ENSEMBLE DE CONTACTEUR DE SIGNAL D'AVERTISSEMENT DES FEUX DE DETRESSE |
*6 | ENSEMBLE DE SOCLE DE CHARGEUR SANS FIL DE MOBILE |
|
*7 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*8 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |

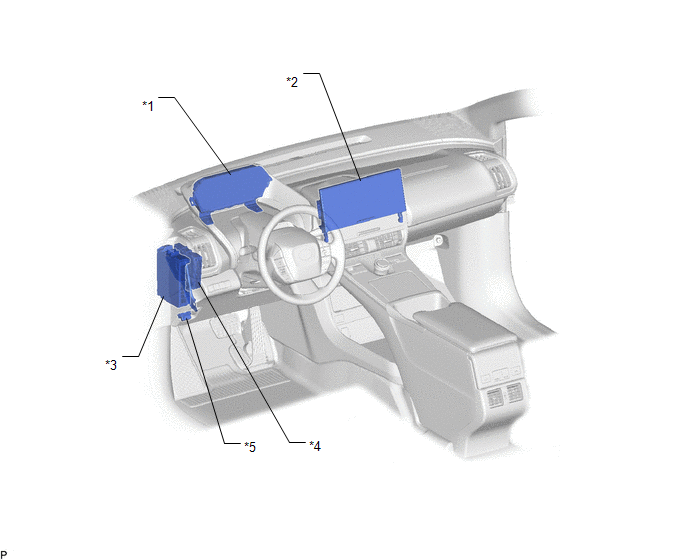

SCHEMA
|
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS - AFFICHAGE MULTIFONCTION |
*2 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
|
*3 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE - FUSIBLE ECU-DCC N° 2 - FUSIBLE METER-IGR - FUSIBLE HAZ |
*4 | ECU DE COMMANDE EV |
|
*5 | DLC3 |
- | - |
