Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de maître-cylindre de frein sont indiquées ci-dessous.

Procédures nécessaires après remplacement/Installé/remplacé

Pièce remplacée ou procédure effectuée	Procédure requise	Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Lien
*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose.
ECU de contrôle de dérapage n° 1 (ensemble de maître-cylindre de frein)*1	Configuration de l'ECU (uniquement nécessaire après le remplacement)	-
	Mettre à jour de la clé de sécurité de l'ECU (nécessaire uniquement après le remplacement)	L'historique de commande de véhicule (RoB) est enregistré
	Purger l'air Effectuer la procédure "Calibration" (nécessaire uniquement après le remplacement)	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin du système de freinage (témoin jaune) s'allume Le témoin de dérapage s'allume Système de freinage à commande électronique désactivé ou présentant des dysfonctionnements	Purger l'air: Effectuer la procédure "Calibration":

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

L'apprentissage se termine lorsque le véhicule roule

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

L'enregistrement se termine dès que le véhicule fonctionne normalement

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

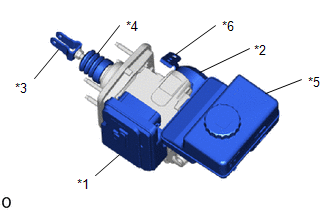

• Ne pas transporter l'ensemble de maître-cylindre de frein par les pièces indiquées sur le schéma.

  *1	ECU de contrôle de dérapage n° 1
  *2	Moteur
  *3	Chape de tige de poussée de maître-cylindre
  *4	Soufflet
  *5	Réservoir
  *6	Support d'actionneur de frein

MESURE DE PRECAUTION / REMARQUE / CONSEIL

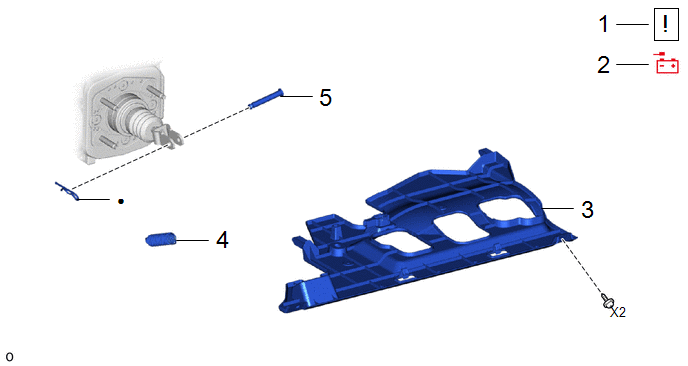

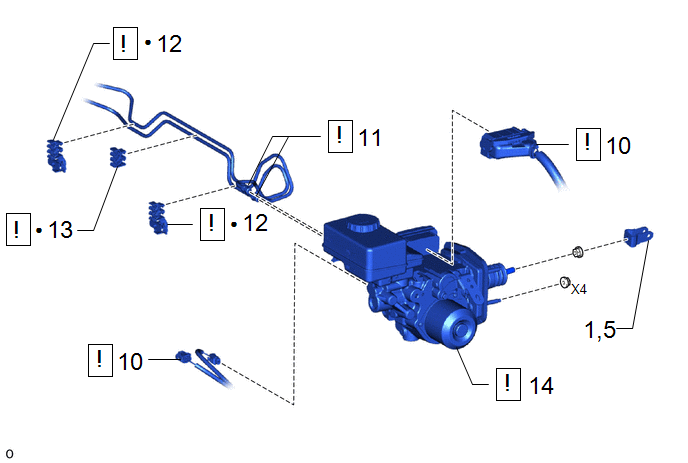

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
3	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1	55606	-	-	-
4	RESSORT DE RAPPEL DE PEDALE DE FREIN	47101A	-	-	-
5	AXE DE TIGE DE POUSSEE	47264A	-	-	-

●

Pièce non réutilisable

-

-

Procédure		N° de référence

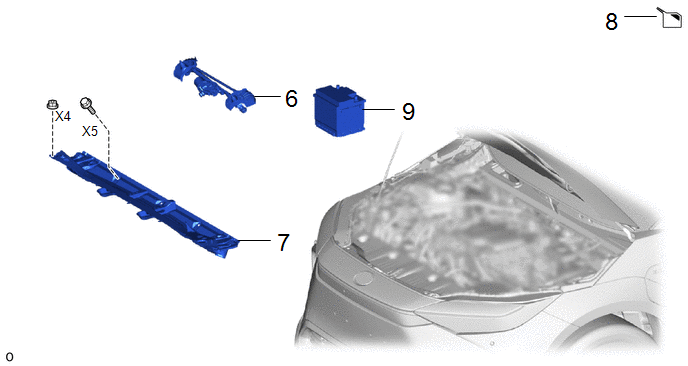

6	MOTEUR ET TRINGLERIE D'ESSUIE-GLACE	-	-	-	-
7	SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT	55704B	-	-	-
8	VIDANGER LE LIQUIDE DE FREIN	-	-		-
9	BATTERIE AUXILIAIRE	-	-	-	-

Procédure		N° de référence
10	CABLE PRINCIPAL DE COMPARTIMENT AVANT	82111C		-	-
11	CANALISATION DE FREIN	-		-	-

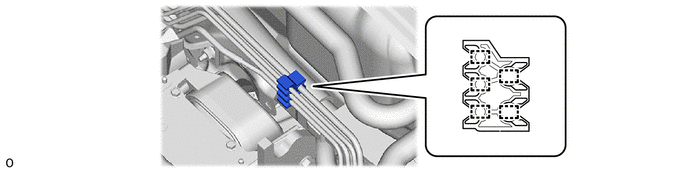

12	ATTACHE DE TUYAU DE FREIN N° 1	47371A		-	-
13	ATTACHE DE TUYAU DE FREIN N° 4	47374B		-	-
14	ENSEMBLE DE MAITRE-CYLINDRE DE FREIN	47200		-	-
1,5	CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE	47264	-	-	-

●

Pièce non réutilisable

-

-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

4. DEPOSER LE RESSORT DE RAPPEL DE PEDALE DE FREIN

Cliquer ici

5. DEPOSER L'AXE DE TIGE DE POUSSEE

Cliquer ici

6. DEPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT

Cliquer ici

8. VIDANGER LE LIQUIDE DE FREIN

REMARQUE: Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

9. DEPOSER LA BATTERIE AUXILIAIRE

Cliquer ici

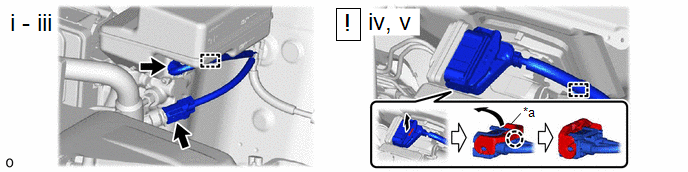

10. DETACHER LE CABLE PRINCIPAL DE COMPARTIMENT AVANT

*a

Levier de verrouillage

-

-

(1) Débrancher le connecteur du contacteur de rappel de niveau de liquide de frein.

(2) Désengager l'attache.

(3) Débrancher le connecteur du sous-ensemble de durite d'eau.

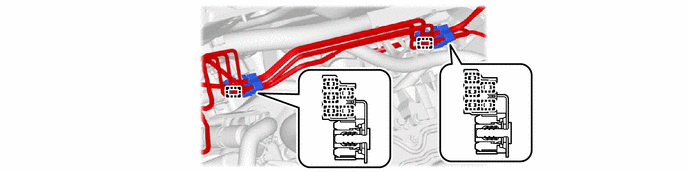

(4) Libérer la griffe et lever le levier de verrouillage pour débrancher le connecteur de maître-cylindre de frein, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas laisser le liquide de frein pénétrer dans le connecteur.

CONSEIL:

Libérer le verrou avant de faire lever le levier de verrouillage.

(5) Libérer l'attache pour détacher le câble principal de compartiment avant de l'ensemble de maître-cylindre de frein.

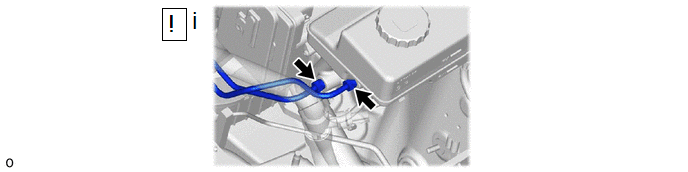

11. DEBRANCHER LA CANALISATION DE FREIN

REMARQUE: Ne pas froisser ni endommager les canalisations de frein. Veiller à ce qu'aucun contaminant, de type saleté ou poussière, ne pénètre dans les canalisations de frein par les points de branchement.

(1) A l'aide d'une clé à écrou de raccord, débrancher les 2 canalisations de frein de l'ensemble de maître-cylindre.

12. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 1

REMARQUE: Ne pas froisser ni endommager les canalisations de frein.

13. DEPOSER L'ATTACHE DE TUYAU DE FREIN N° 4

REMARQUE: Ne pas froisser ni endommager les canalisations de frein.

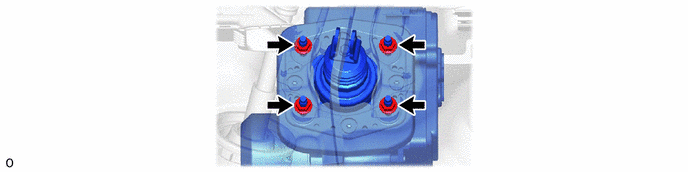

14. DEPOSER L'ENSEMBLE DE MAITRE-CYLINDRE DE FREIN

REMARQUE: Procéder avec précaution afin de ne pas endommager les canalisations de frein. Ne pas laisser tomber l'ensemble de maître-cylindre de frein en le transportant. Veiller à ne pas laisser le liquide de frein pénétrer dans le connecteur.

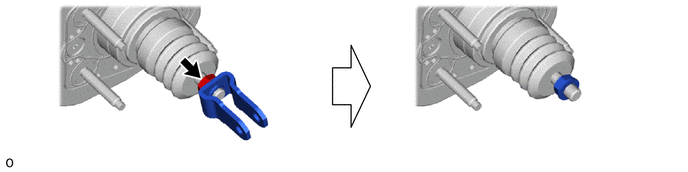

15. DEPOSER LA CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de la chape de tige de poussée de maître-cylindre est nécessaire.
