POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

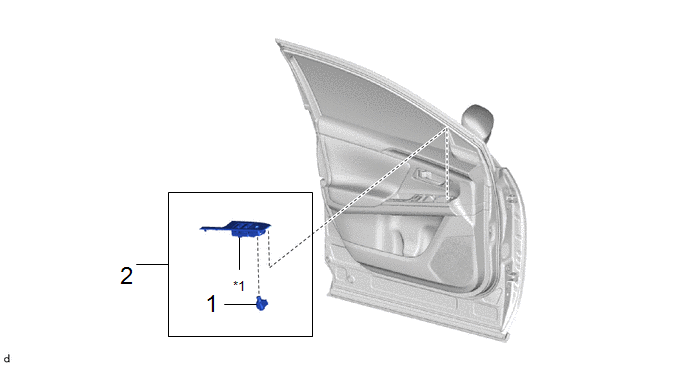

1 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
84870A | - |
- | - |
|
2 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE SUPERIEUR D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR
2. REPOSER LE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVANT AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
VerificationDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
55606
- -
2 DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMAN ...
Comment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la procédure suivante pour rechercher les pannes du système de moniteur d'angle mort.
*: Utiliser le GTS.
PROCÉDURE
1. VEHICULE AMENE A L'ATELIER
SUIVANT
2.
ANALYSE DU P ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE D'ECLAIRAGE DE LECTURE
- CONTACTEUR (SOS) MANUEL
*2 ENSEMBLE DE MICRO SCHEMA
*1 ENSEMBLE D'ECU D'AIRBAG
*2 ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE
- FUSIBLE ECU-IGR N° 2 - FUSIBLE DCM
*3 DC ...
