POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

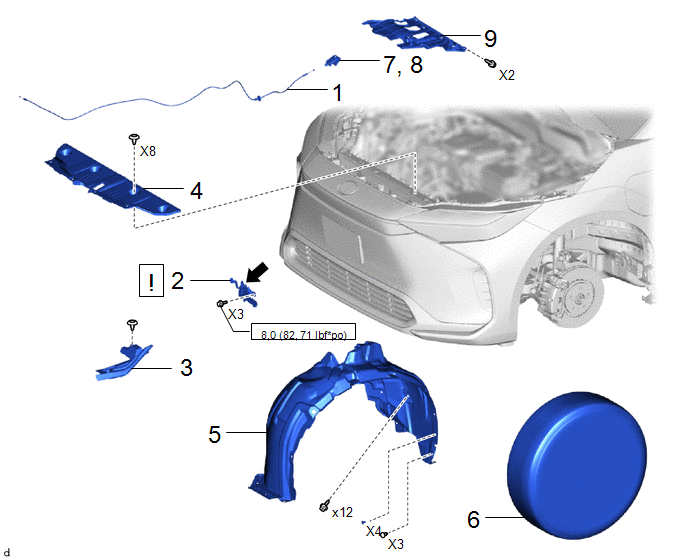

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
53630D | - |
- | - |
2 | ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
53510H |
|
- | - |
3 | JOINT ENTRE CAPOT ET AILE AVANT GAUCHE |
53389B | - |
- | - |
4 | COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR |
53289A | - |
- | - |
5 | DOUBLURE D'AILE AVANT GAUCHE |
53876A | - |
- | - |
6 | ROUE AVANT |
- | - |
- | - |
7 | POSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
53601 | - |
- | - |
8 | BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
53601 | - |
- | - |
9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
![]() |
Graisse MP |
PROCÉDURE
1. REPOSER LE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT

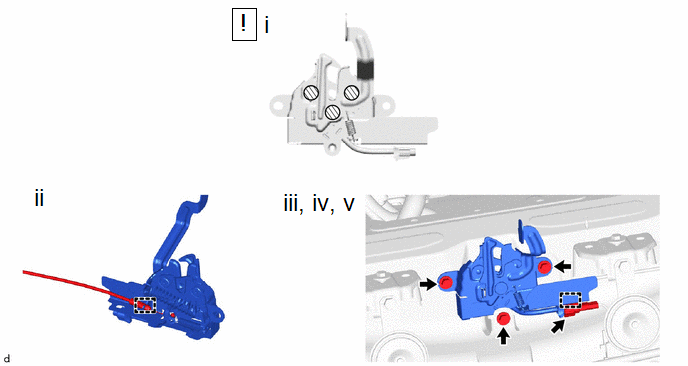

2. REPOSER L'ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL
![]() |
Graisse MP | - |
- |
(1) Appliquer de la graisse MP sur les zones coulissantes de l'ensemble de serrure de capot.
(2) Brancher l'ensemble de câble de commande de serrure de capot sur l'ensemble de serrure de capot.
(3) Reposer l'ensemble de verrouillage de capot avec les 3 boulons.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
(4) Engager l'attache.
(5) Brancher le connecteur.
3. REPOSER LE JOINT ENTRE CAPOT ET AILE AVANT GAUCHE
4. REPOSER LE CACHE D'OUVERTURE DE SUPPORT DE RADIATEUR
5. REPOSER LA DOUBLURE D'AILE AVANT GAUCHE
6. REPOSER LA ROUE AVANT
Cliquer ici
7. POSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
8. BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
9. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
