DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

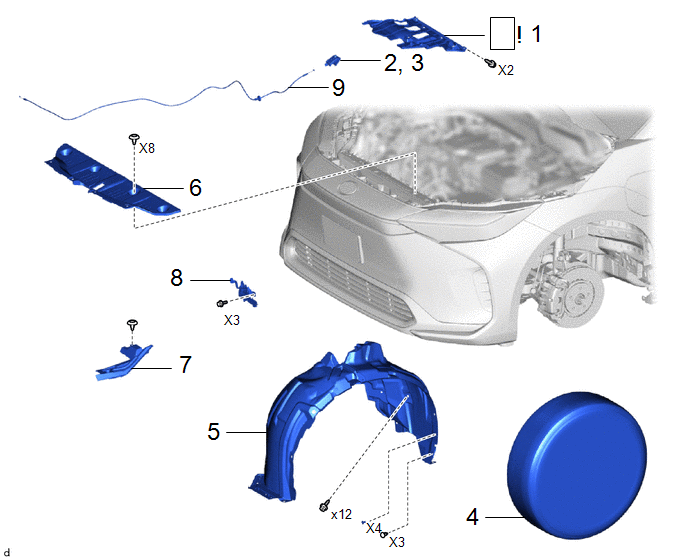

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 |
|
- | - |
|
2 | DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
53601 | - |
- | - |
|
3 | DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
53601 | - |
- | - |
|
4 | DEPOSER LA ROUE AVANT |
- | - |
- | - |
|
5 | DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE |
53876A | - |
- | - |
|
6 | COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR |
53289A | - |
- | - |
|
7 | JOINT ENTRE CAPOT ET AILE AVANT GAUCHE |
53389B | - |
- | - |
|
8 | ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
53510H | - |
- | - |
|
9 | CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT |
53630D | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
|
|
Cliquer ici |

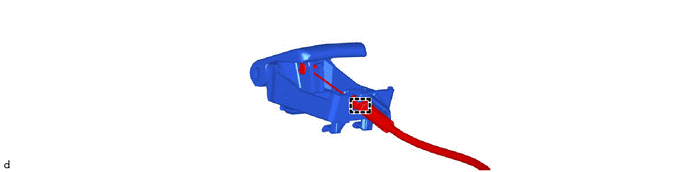

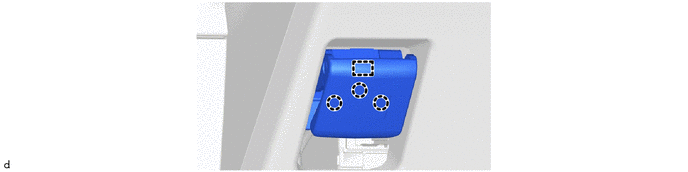

2. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
3. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
4. DEPOSER LA ROUE AVANT
Cliquer ici .gif)
5. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE
Cliquer ici
6. DEPOSER LE CACHE D'OUVERTURE DE SUPPORT DU RADIATEUR
Cliquer ici
7. DEPOSER LE JOINT ENTRE CAPOT ET AILE AVANT GAUCHE
Cliquer ici

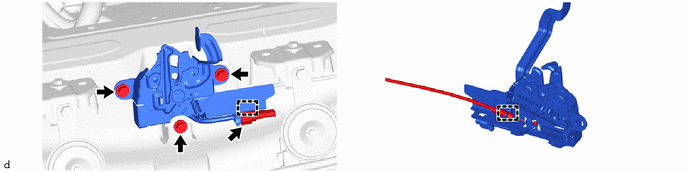

8. DEPOSER L'ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL

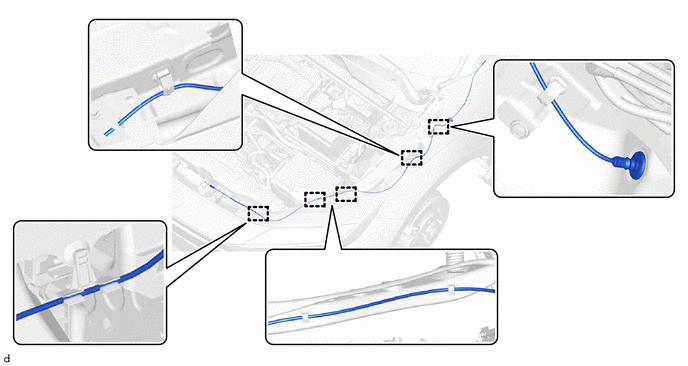

9. DEPOSER LE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT
PoseDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de capteur de com ...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de référence
1 ECU DE PORTE DU RESEAU MULTIPLEX
89222A -
- -
2 ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
67750 -
- - ...
Bornes D'ecu
BORNES D'ECU ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE
Standard: Connecteur F69
N° de borne (symbole) Description de la borne
Condition Condition spécifiée
F69-1(GND1) - Masse de carrosserie
Masse Toujours
En dessous de 1 Ω
F69-4(+B1) - F69-1( ...
