Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

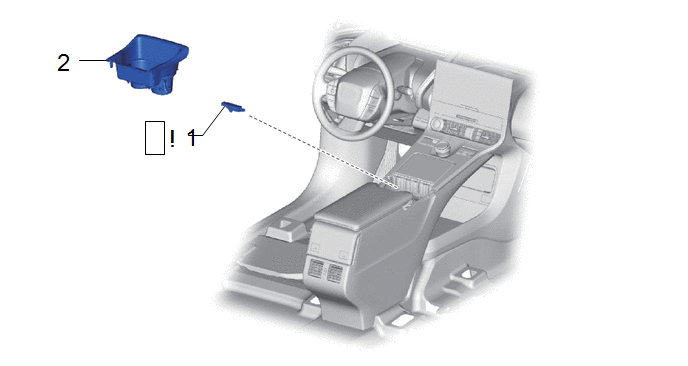

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 1 |
899A0 |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1
|
|
REMARQUE: Il convient d'être prudent lors de la dépose de l'ensemble d'antenne de clé électronique intérieure n° 1. Si l'ensemble d'antenne de clé électronique intérieure n° 1 subit une chute, le remplacer par un élément neuf. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 1 |
899A0 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1
|
|
REMARQUE: Il convient d'être prudent lors de la pose de l'ensemble d'antenne de clé électronique intérieure n° 1. Si l'ensemble d'antenne de clé électronique intérieure n° 1 subit une chute, le remplacer par un élément neuf. |
2. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
