MESURES DE PRECAUTION
ATTENTION:
(a) Avant d'effectuer l'entretien de l'une des pièces du SRS mentionnées ci-dessous (y compris la pose/la dépose, la vérification et le remplacement des pièces), veiller à lire les précautions suivantes et à réaliser les procédures correctement en utilisant les méthodes décrites ici.
MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(a) Les dysfonctionnements du système SRS étant difficiles à confirmer, les codes de diagnostic (DTC) constituent la source d'information la plus importante lors de la recherche de pannes. Lors de la recherche de pannes sur le système SRS, toujours vérifier les DTC avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.
(b) Veiller à mettre le contacteur d'allumage sur OFF avant de débrancher le câble de la borne négative (-) de batterie auxiliaire.
REMARQUE:
Cliquer ici .gif)
Cliquer ici
CONSEIL:
Lors de la déconnexion et de la reconnexion du câble à la borne de la batterie auxiliaire, il y a une fonction d'apprentissage automatique qui complète l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici

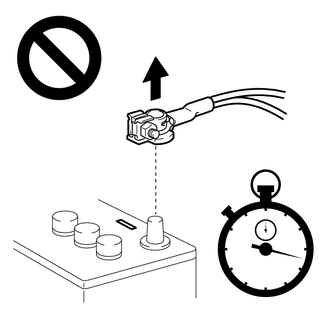

(c) Avant d'entamer le travail, attendre au moins 60 secondes à partir du moment où le contacteur d'allumage est mis en position OFF et le câble est débranché de la borne négative (-) de la batterie auxiliaire.
ATTENTION:

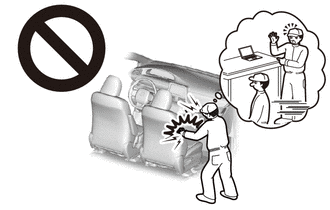

Le système SRS est équipé d'une alimentation électrique de secours. Si le travail commence dans les 60 secondes après avoir débranché le câble négatif (-) de la borne de la batterie auxiliaire, les pièces de SRS risquent de se déployer.
.png)
(d) Si le câble de la borne négative (-) de la batterie auxiliaire est débranché, la mémoire des différents systèmes sera effacée. Par conséquent, veiller à enregistrer le contenu de la mémoire de chaque système avant de commencer le travail. Quand le travail est terminé, régler chaque système de façon à le remettre dans son état initial.
PRECAUTIONS GENERALES
(a) Des étiquettes informatives sont fixées sur les pièces SRS. Suivre les instructions qui y figurent.
(b) Ne jamais démonter ou essayer de réparer des pièces SRS.
(c) Si l'une des pièces SRS tombe, ou si des fissures, des entailles ou d'autres défauts sont détectés, les remplacer par des éléments neufs.
(d) Ne jamais utiliser de pièces SRS provenant d'un autre véhicule. Pour le remplacement des pièces, utiliser de nouveaux éléments.
(e) N'exposer aucune pièce SRS directement à des températures élevées ou à des flammes.
(f) Si le véhicule a été impliqué dans un accident mineur et que le SRS ne s'est pas déclenché, les pièces SRS devront être vérifiées avant toute nouvelle utilisation du véhicule.
(g) Ne pas enduire de graisse, de détergent, d'huile ou d'eau sur les pièces SRS. Si c'est le cas, essuyer immédiatement à l'aide d'un chiffon sec.
(h) Lors du déploiement ou du stockage des pièces SRS, éviter les endroits à haute température et à forte humidité, et les tenir éloignées des parasites électriques.
(i) Lors de la mise au rebut du véhicule ou d'une pièce SRS seule, le déployer à l'aide d'un SST avant la mise au rebut.
ATTENTION:
Mettre au rebut les airbags et prétensionneurs conformément aux procédures de mise au rebut de chaque pièce SRS.

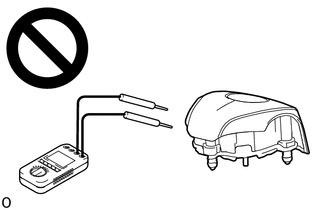

(j) Ne jamais mesurer la résistance des pièces SRS.
ATTENTION:
Ne jamais mesurer la résistance des pièces SRS car le courant du tester peut entraîner le déploiement des pièces SRS.
(k) Utiliser un voltmètre/ohmmètre à haute impédance (minimum=10 kΩ) pour rechercher les pannes dans les circuits électriques.
(l) Veiller à vérifier le témoin SRS et l'affichage de l'écran multifonction après la vérification, en déposant et reposant ou en remplaçant l'airbag et le capteur.
MESURES DE PRECAUTION RELATIVES A L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE, L'ENSEMBLE DE TABLEAU DE BORD D'AIRBAG PASSAGER SANS PORTE, L'ENSEMBLE D'AIRBAG RIDEAU ET L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

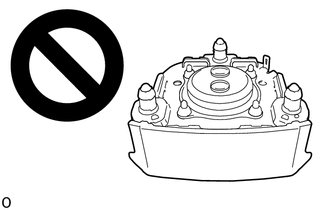

(a) Veiller à ce que le côté déploiement de l'airbag soit orienté vers le haut, même lorsque l'airbag est provisoirement déposé lors d'un entretien.
ATTENTION:
Toujours placer un airbag neuf ou reposé avec la surface de déploiement orientée vers le haut. Placer l'airbag avec la surface de déploiement orientée vers le bas peut provoquer un accident grave en cas de déploiement de l'airbag.
(b) Lors du stockage d'un airbag, ne rien poser dessus et ne pas le mettre dans une pile.
MESURES DE PRECAUTION POUR LE PRETENSIONNEUR (ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT ET ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE)

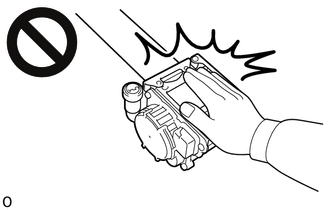

(a) Ne pas toucher la zone autour de l'enrouleur même lorsque l'ensemble de sangle extérieure de ceinture de sécurité de siège avant ou l'ensemble de sangle de ceinture de sécurité arrière est provisoirement déposé lors de l'entretien.
ATTENTION:
Si le prétensionneur se déploie accidentellement et que l'ensemble de sangle extérieure de ceinture de sécurité avant ou l'ensemble de sangle de ceinture de sécurité arrière sont rétractés lors d'une opération, un accident grave peut survenir.
.png)
(b) Lors du stockage d'un prétensionneur, veiller à ne pas poser d'objets dessus ou à l'empiler.
MESURES DE PRECAUTION POUR LE SOUS-ENSEMBLE DE CABLE EN SPIRALE
(a) Ne pas déposer/reposer le sous-ensemble de câble en spirale lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON.
(b) Ne pas faire tourner le sous-ensemble de câble en spirale sans l'ensemble de volant posé lorsque la batterie auxiliaire est branchée et que le contacteur d'allumage est en position ON.
(c) Veiller à ce que l'ensemble de volant soit reposé dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
(d) Lors de la rotation du sous-ensemble de câble en spirale, veiller à appuyer sur le verrouillage pour déverrouiller le mécanisme d'interverrouillage.
(e) La dépose de capteur d'angle de braquage du sous-ensemble de câble en spirale sans l'aide d'une goupille de blocage peut fausser l'alignement de la position centrale du capteur d'angle de braquage. Par conséquent, veiller à utiliser la goupille de blocage fournie avec un sous-ensemble de câble en spirale neuf lors de la dépose du capteur d'angle de braquage du sous-ensemble de câble en spirale.
(f) S'assurer que le sous-ensemble de câble en spirale est en position neutre lors de la repose et lors de la dépose et repose de l'ensemble de volant.
Cliquer ici
REMARQUE:
Si l'ensemble de volant est tourné sans le sous-ensemble de câble en spirale reposé en position neutre, le câble risque de casser.
MESURES DE PRECAUTION POUR L'ENSEMBLE D'ECU D'AIRBAG ET LES CAPTEURS D'AIRBAG
(a) Lorsque les pièces SRS sont déployées (y compris lorsque seul un airbag ou un prétensionneur est déployé) suite à une collision, veiller à remplacer tous les capteurs situés dans les zones endommagées (toutes celles nécessitant une réparation) et l'ensemble d'ECU d'airbag
(b) Vérifier visuellement les capteurs d'airbag dans les zones non endommagées pour s'assurer qu'ils n'ont aucun défaut.
(1) Les défauts sont les suivants:
OK.:
Il n'y a aucun défaut.
Si un défaut est détecté ou si un capteur d'airbag a détecté une importante collision, remplacer le capteur d'airbag par un élément neuf.
(c) Lors du débranchement ou du rebranchement d'un connecteur de l'ensemble d'ECU d'airbag, du capteur d'airbag avant, des connecteurs du capteur d'airbag latéral n° 1 et du capteur d'airbag latéral n° 2, veiller à le faire avec le capteur posé sur le véhicule.
(d) Si le capteur est tombé, veiller à le remplacer par un élément neuf.
(e) Si un capteur a été soumis à un impact violent, veiller à le remplacer par un élément neuf.
(f) Ne jamais démonter aucune pièce du SRS.
MESURES DE PRECAUTION RELATIVES AU CAPTEUR DE PRESSION D'AIRBAG LATERAL
(a) Veiller à ne pas effectuer de modification de porte avant susceptible d'affecter la pression intérieure de la porte avant.
(b) Eviter que des corps étrangers ne pénètrent dans le capteur de pression d'airbag latéral dans la mesure où ils pourraient affecter les performances de détection de pression du capteur.
(c) Lors de la peinture l'avant de la porte, enlever ou appliquer du ruban adhésif de protection sur le capteur de pression d'airbag latéral pour éviter le dépôt de peinture.
(d) S'assurer que les pièces qui assurent l'étanchéité de la porte avant sont bien en place. Si l'étanchéité de la porte avant diminue, les performances de détection de pression du capteur de pression d'airbag latéral peuvent être affectées. Réparer ou remplacer les pièces si nécessaire.
MESURES DE PRECAUTION A PRENDRE LORS DU REMPLACEMENT DE L'ENSEMBLE D'ECU D'AIRBAG
(a) Lors du remplacement de l'ensemble d'ECU d'airbag, procéder au calibrage du point zéro du capteur d'embardée et d'accélération.
Cliquer ici
CONSEIL:
Le capteur d'embardée et d'accélération est intégré à l'ensemble d'ECU d'airbag.
(b) Lorsque l'ensemble d'ECU d'airbag est remplacé, mettre à jour la clé de sécurité de l'ECU.
Cliquer ici
MESURES DE PRECAUTION POUR LE FAISCEAU DE CABLES ET LE CONNECTEUR
(a) Tous les faisceaux de câbles, sauf les faisceaux non exposés du compartiment moteur, sont jaunes.
(b) Comme des connecteurs spéciaux sont utilisés, faire attention lors de leur manipulation.
CONSEIL:
Consulter la section "Comment brancher ou débrancher le connecteur d'airbag".
Cliquer ici
LORS DE L'ENTRETIEN D'UN VEHICULE ENDOMMAGE
(a) Avant d'effectuer une soudure électrique sur le véhicule, déposer les pièces SRS autour de la zone réparée.
(b) Avant d'entreprendre les réparations, déposer le capteur d'airbag/l'ensemble d'ECU d'airbag s'ils risquent de subir des chocs au cours des réparations.
(c) Ne jamais exposer directement un capteur d'airbag à des températures élevées.
(d) Comme les pièces SRS sont très chaudes après avoir été déployées, s'assurer que tous les faisceaux de câbles et les connecteurs autour des pièces SRS ne sont pas endommagés.
CONDITIONS LORSQUE LA VERIFICATION DES PIECES SRS EST NECESSAIRE
(a) Lorsque le véhicule est endommagé lors d'une collision même lorsque les pièces SRS ne sont pas déployées.
(b) Lorsque les DTC du système SRS sont émis.
