EMPLACEMENT DES PIECES

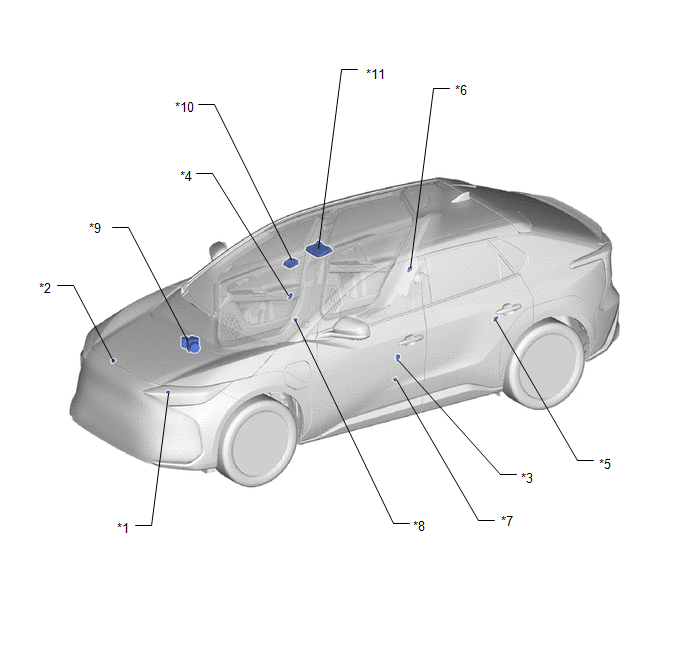

SCHEMA
|
*1 | CAPTEUR D'AIRBAG AVANT GAUCHE |
*2 | CAPTEUR D'AIRBAG AVANT DROIT |
|
*3 | CAPTEUR DE PRESSION D'AIRBAG LATERAL GAUCHE |
*4 | CAPTEUR DE PRESSION D'AIRBAG LATERAL DROIT |
|
*5 | CAPTEUR D'AIRBAG LATERAL GAUCHE N° 1 |
*6 | CAPTEUR D'AIRBAG LATERAL DROIT N° 1 |
|
*7 | CAPTEUR D'AIRBAG LATERAL GAUCHE N° 2 |
*8 | CAPTEUR D'AIRBAG LATERAL DROIT N° 2 |
|
*9 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*10 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
|
*11 | ENSEMBLE D'ECLAIRAGE DE LECTURE - TEMOIN INDICATEUR ON/OFF D'AIRBAG DU PASSAGER |
- | - |

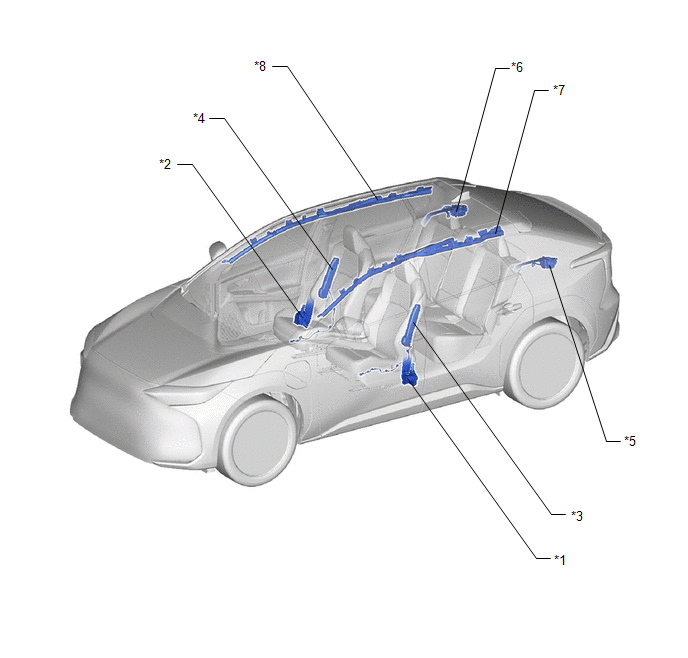

SCHEMA
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*2 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE |
|
*3 | ENSEMBLE D'AIRBAG DE SIEGE AVANT GAUCHE |
*4 | ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT |
|
*5 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE |
*6 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE |
|
*7 | ENSEMBLE D'AIRBAG RIDEAU GAUCHE |
*8 | ENSEMBLE D'AIRBAG RIDEAU DROIT |

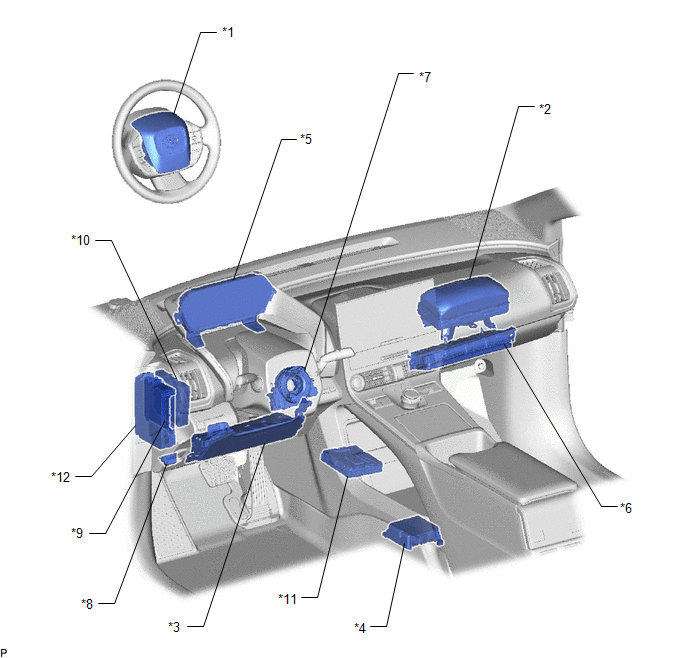

SCHEMA
|
*1 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
*2 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER SANS PORTE |
|
*3 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 |
*4 | ENSEMBLE D'ECU D'AIRBAG |
|
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN SRS | *6 |
ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 2 |
|
*7 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*8 | DLC3 |
|
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | ECU DE COMMANDE EV |
|
*11 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*12 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE A/BAG-IGR - FUSIBLE METER-IGR - FUSIBLE ECU-DCC N° 2 |

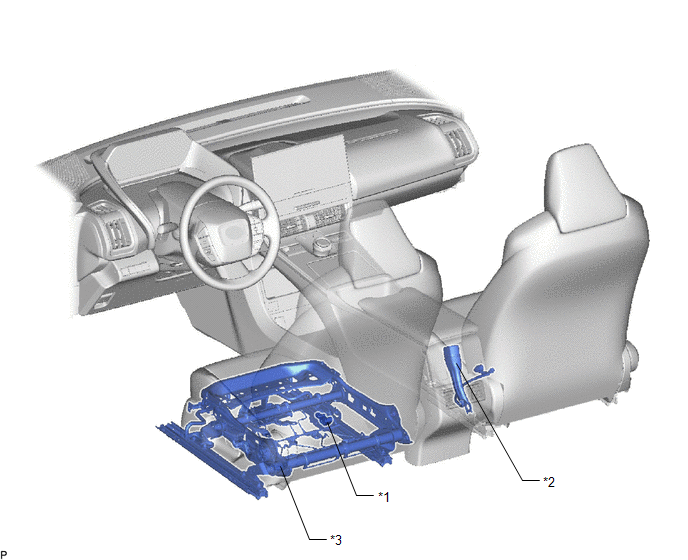

SCHEMA
|
*1 | CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE |
*2 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE - CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE DE SIEGE DE PASSAGER |
|
*3 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT GAUCHE |
- | - |
