Toyota bZ4X - Manuel de réparation (2021-2024): Emplacement Des Pieces

EMPLACEMENT DES PIECES

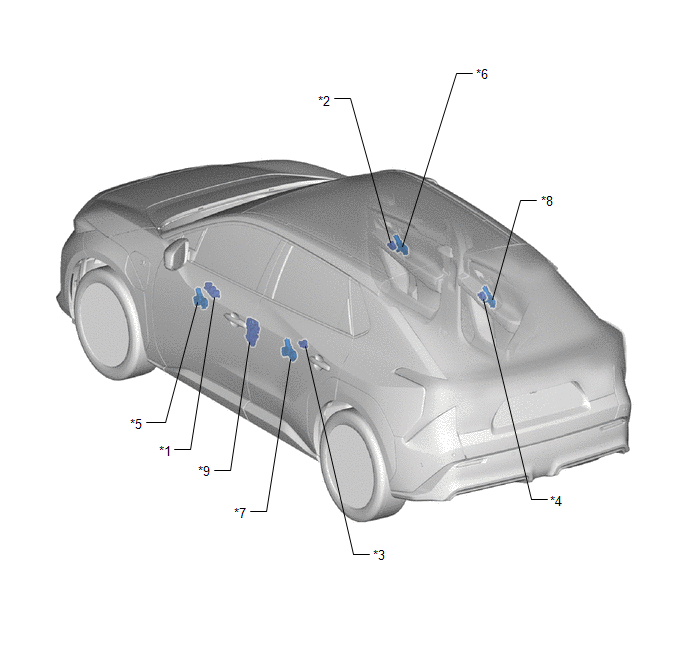

SCHEMA

*1

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

*2

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE

*3

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour porte arrière gauche)

*4

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (pour porte arrière droite)

*5

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (porte du conducteur)

*6

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte de passager avant)

*7

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche)

*8

ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière droite)

*9

ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

-

-

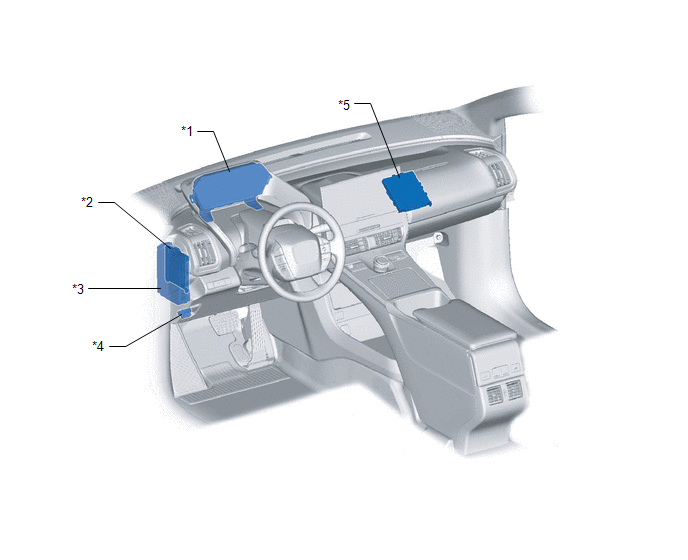

SCHEMA

*1

ENSEMBLE DE COMBINE D'INSTRUMENTS

*2

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*3

ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE

- FUSIBLE ECU-B N° 2

Fusible DOOR F/L

- FUSIBLE DOOR F/R

- FUSIBLE DOOR R/L

- FUSIBLE DOOR RR

*4

DLC3

*5

ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

-

-
