POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

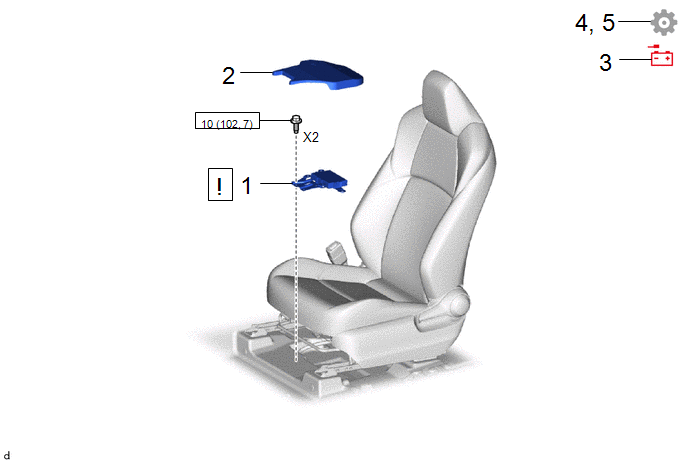

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU DE COMMUNICATION |
892D0 |
|
- | - |
|
2 | CACHE DE COMMUNICATION |
892F3 | - |
- | - |
|
3 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
4 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
5 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ECU DE COMMUNICATION
|
|
REMARQUE: Si l'ECU de communication est déformée ou endommagée, la remplacer. |
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER LE CACHE DE COMMUNICATION
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
.gif)
4. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
5. EFFECTUER L'INITIALISATION
Cliquer ici
