EMPLACEMENT DES PIECES

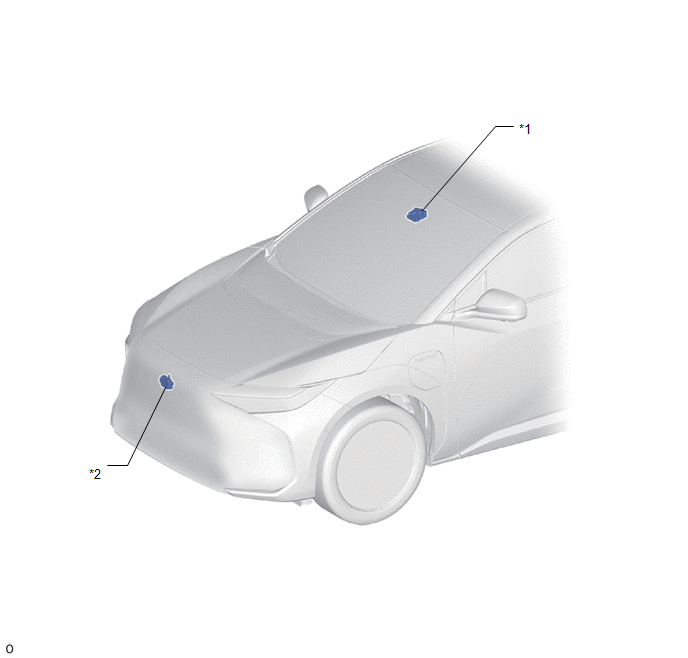

SCHEMA
|
*1 | CAMERA DE DETECTION AVANT |
*2 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |

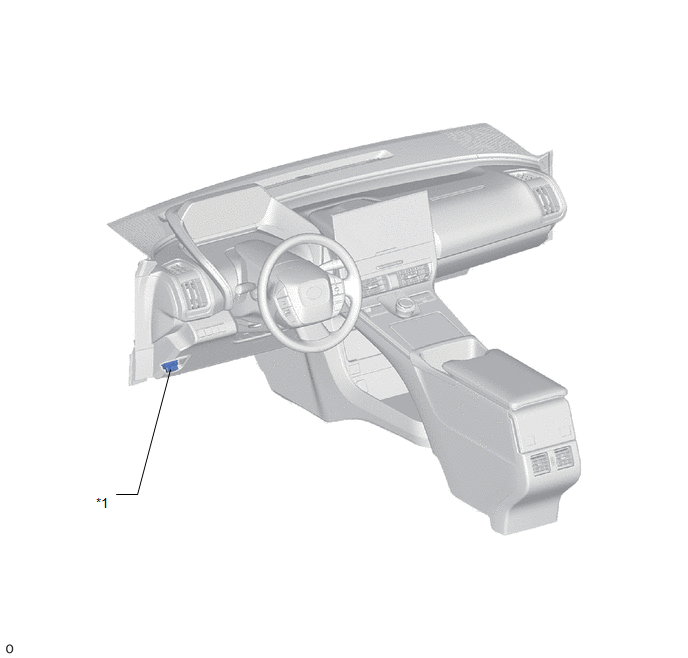

SCHEMA
|
*1 | DLC3 |
- | - |

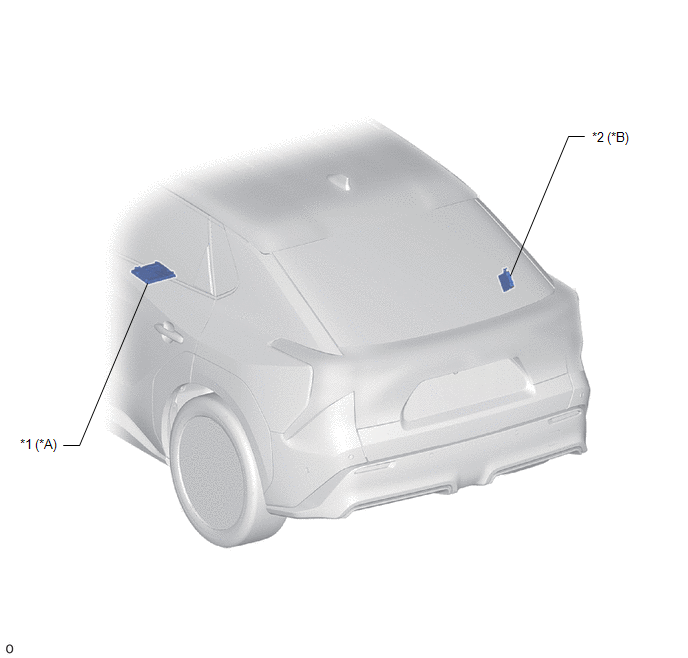

SCHEMA
|
*a | Avec système de moniteur de vision panoramique |
*b | Avec Ensemble d'ECU d'avertissement de distance |
|
*1 | ECU D'AIDE AU STATIONNEMENT |
*2 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
