Toyota bZ4X - Manuel de réparation (2021-2024): Echec de réception d'onde radio

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

PROCÉDURE

1.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

(a) Préparer la vérification

(1) S'assurer que le connecteur entre l'ensemble d'antenne de toit et le sous-ensemble de câble d'antenne n° 4 est visible

(2) Débrancher le connecteur entre l'ensemble d'antenne de toit et le sous-ensemble de câble d'antenne n° 4.

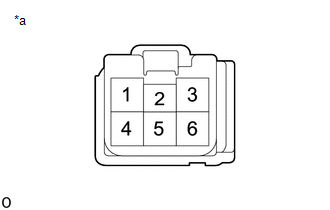

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble d'antenne de toit)

(b) Vérifier s'il y a des parasites

(1) Avec le connecteur de l'ensemble de récepteur de radio et d'affichage branché, mettre le contacteur d'allumage en position ON.

(2) Allumer le système audio et sélectionner le mode radio.

(3) S'assurer que les haut-parleurs émettent des parasites lorsque la borne 2 du sous-ensemble de câble d'antenne n° 4 est en contact avec un tournevis ou un objet métallique, tel qu'un câble en métal fin.

OK.:

Un bruit grinçant se produit.

(c) Mesurer la tension

(1) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

2 - Masse de carrosserie

Réception des émissions radio

7 à 16 V

OK.

REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT

NON OK

2.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

(a) Préparer la vérification

(1) S'assurer que le connecteur entre le sous-ensemble de câble d'antenne n° 4 et le sous-ensemble de câble d'antenne n° 3 est visible

(2) Débrancher le connecteur entre le sous-ensemble de câble d'antenne n° 4 et le sous-ensemble de câble d'antenne n° 3.

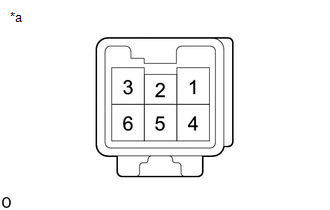

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 4)

(b) Vérifier s'il y a des parasites

(1) Avec le connecteur de l'ensemble de récepteur de radio et d'affichage branché, mettre le contacteur d'allumage en position ON.

(2) Allumer le système audio et sélectionner le mode radio.

(3) S'assurer que les haut-parleurs émettent des parasites lorsque la borne 5 du sous-ensemble de câble d'antenne n° 3 est en contact avec un tournevis ou un objet métallique, tel qu'un câble en métal fin.

OK.:

Un bruit grinçant se produit.

(c) Mesurer la tension

(1) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

5 - Masse de carrosserie

Réception des émissions radio

7 à 16 V

OK.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 4

NON OK

3.

VERIFIER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Préparer la vérification

(1) S'assurer que le connecteur entre le sous-ensemble de câble d'antenne n° 3 et le sous-ensemble de câble d'antenne est visible.

(2) Débrancher le connecteur entre le sous-ensemble de câble d'antenne n° 3 et le sous-ensemble de câble d'antenne.

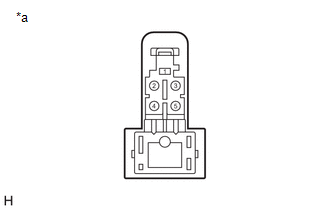

*a

Vue avant du connecteur côté faisceau de câbles

(vers le sous-ensemble de câble d'antenne n° 3)

(b) Vérifier s'il y a des parasites

(1) Avec le connecteur de l'ensemble de récepteur de radio et d'affichage branché, mettre le contacteur d'allumage en position ON.

(2) Allumer le système audio et sélectionner le mode radio.

(3) S'assurer que les haut-parleurs émettent des parasites lorsque la borne 5 du sous-ensemble de câble d'antenne est en contact avec un tournevis ou un objet métallique tel qu'un câble en métal fin.

OK.:

Un bruit grinçant se produit

(c) Mesurer la tension

(1) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

5 - Masse de carrosserie

Réception des émissions radio

7 à 16 V

OK.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3

NON OK

4.

VERIFIER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE (ANTENNE)

(a) Préparer l'ensemble de récepteur de radio et d'affichage pour la dépose.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

RA-3 (AM/FM) - Masse de carrosserie

Réception des émissions radio

7 à 16 V

(c) Débrancher le connecteur d'ensemble de récepteur radio et d'affichage.

(d) Avec tous les autres connecteurs de l'ensemble de récepteur de radio et d'affichage branchés, mettre le contacteur d'allumage en position ON.

(e) Allumer le système audio et sélectionner le mode radio.

(1) S'assurer que haut-parleurs émettent des parasites en touchant la borne RA-3 de l'ensemble de récepteur de radio et d'affichage à l'aide d'un tournevis ou d'un objet métallique tel qu'un câble en métal fin.

OK.:

Un bruit grinçant se produit.

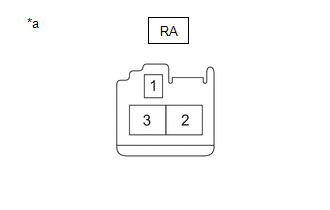

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de récepteur radio et d'affichage)

OK.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

NON OK

REMPLACER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE
