POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

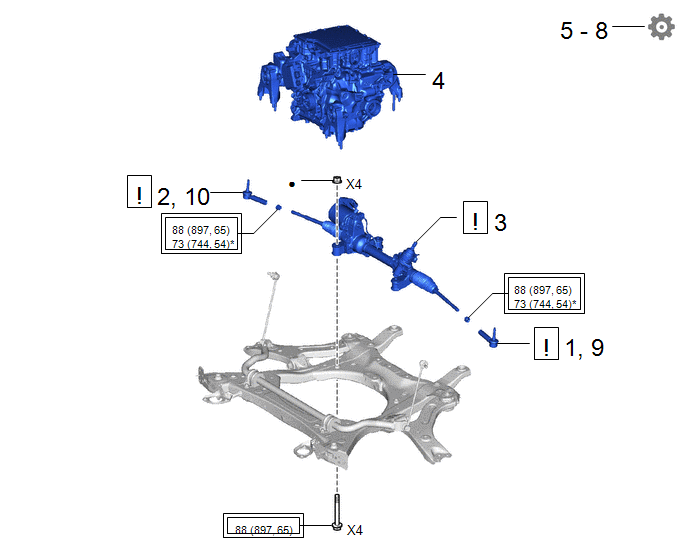

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence | ||||
---|---|---|---|---|---|
1 | REPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE |
45470 |
|
- | - |
2 | REPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROIT |
45460 |
|
- | - |
3 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE |
44250 |
|
- | - |
4 | ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR |
30610 | - |
- | - |
5 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
6 | CONFIGURATION DE L'ECU |
- | - |
- |
|
7 | REGLAGE INITIAL D'ECU DE DIRECTION ASSISTEE |
- | - |
- |
|
8 | VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT |
- | - |
- |
|
9 | SERRER COMPLETEMENT L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE |
45470 |
|
- | - |
10 | SERRER COMPLETEMENT L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROIT |
45460 |
|
- | - |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable | |
* | A utiliser avec le SST |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE

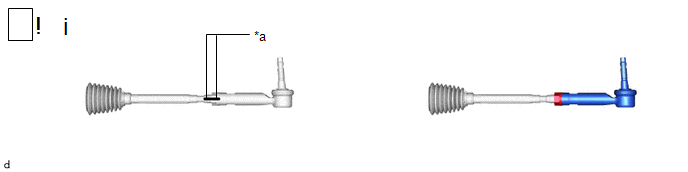

*a | Repère d'alignement |
- | - |
(1) Reposer le contre-écrou et l'ensemble de barre d'accouplement gauche sur l'ensemble de mécanisme de direction assistée à crémaillère jusqu'à ce que les repères soient alignés.
CONSEIL:
Après avoir réglé le pincement, serrer le contre-écrou.
2. REPOSER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROIT
3. REPOSER L'ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE
REMARQUE: Serrer le boulon en bloquant l'écrou. |
Torque:
88 N·m {897 kgf·cm, 65 ft·lbf}
4. REPOSER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR
Cliquer ici
5. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
6. CONFIGURATION DE L'ECU
Cliquer ici
7. REGLAGE INITIAL D'ECU DE DIRECTION ASSISTEE
Cliquer ici
8. VERIFIER ET REGLER L'ALIGNEMENT DES ROUES AVANT
Cliquer ici
9. SERRER COMPLETEMENT L'ENSEMBLE DE BARRE D'ACCOUPLEMENT GAUCHE

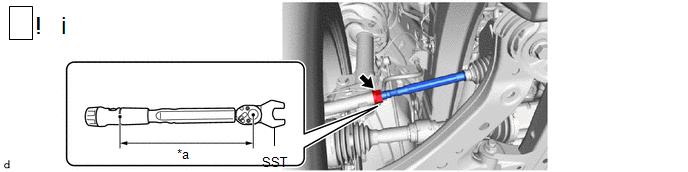

*a | Longueur de bras de levier de clé dynamométrique |
- | - |
(1) A l'aide du SST, serrer les contre-écrous d'ensemble de barre d'accouplement gauche.
SST: 09612-24014
09617-24011
Torque:
Couple de serrage spécifié :
88 N·m {897 kgf·cm, 65 ft·lbf}
CONSEIL:
Cliquer ici
10. SERRER COMPLETEMENT L'ENSEMBLE DE BARRE D'ACCOUPLEMENT DROIT
Depose
